重要ポイントフレキシブル基板の銅箔は、圧延銅箔（RA）か電解銅箔（ED）かだけで決めず、動的・静的のどちらの屈曲か、必要寿命、銅箔厚、積層構成、個別材料の試験条件を合わせて比較します。

圧延銅箔と電解銅箔は製法が異なり、特性にも一般的な傾向があります。ただし、RAなら必ず高屈曲、EDなら繰り返し曲げに不向き、とは限りません。ここでは、用途に合う候補を絞るための考え方と、材料資料で確認したい項目を整理します。

圧延銅箔と電解銅箔は製法と特性の傾向が異なる

圧延銅箔（RA）は銅を圧延し、焼鈍して箔にする材料です。電解銅箔（ED）は、電解によって銅を析出させて箔を形成します。製法の違いは材料組織や表面状態の差につながりますが、実際の特性は品種や厚さ、表面処理によって変わります。

公開されている材料資料では、圧延箔に屈曲性を特長として示す例がある一方、電解箔にも結晶構造を制御し、繰り返し曲げを想定したFPC向け製品例があります。したがって、製法名は候補を絞る手掛かりとし、最終判断は使う材料の仕様と試験データで行います。

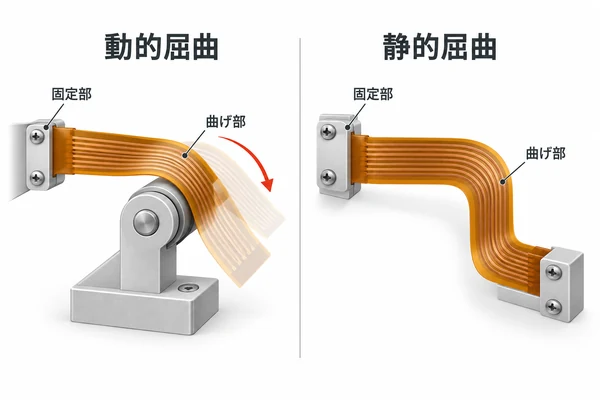

動的屈曲か静的屈曲かで選定条件を変える

動的屈曲は、ヒンジや可動部のように使用中に繰り返し曲がる状態です。曲げ半径だけでなく、屈曲回数、速度、曲げ方向、温度、銅箔の位置、積層構成をそろえて材料データを確認します。RAは候補の一つですが、EDを含め、想定条件に近い試験結果で比較してください。ヒンジ部の屈曲領域や固定領域の考え方は、「折りたたみスマホのヒンジ部FPC設計」も参考になります。

静的屈曲は、組み立て時に曲げ、その後はほとんど動かさない状態です。この場合も銅箔の種類だけでなく、曲げ部の形状、銅箔厚、曲げ加工条件、組み立て後に残る応力を確認します。動的屈曲の試験回数を、そのまま静的用途の判断に当てはめないことが大切です。

高速信号を通すFPCでは、屈曲条件に加えて配線のインピーダンスや信号品質も設計対象になります。信号配線の確認項目は、「FPCの高速信号配線設計」で解説しています。

材料仕様と試験条件をそろえて比較する

見積もりや設計レビューでは、「RA／ED」という分類だけでなく、次の情報を材料仕様書やデータシートで確認します。

• 銅箔の種類・品番・厚さ

• 引張強度・伸びなどの機械特性

• 屈曲試験の方法、曲げ半径、方向、速度、回数

• 表面粗さ、樹脂との密着性、表面処理

• ベースフィルムや接着層を含む積層構成

特性値は品番や試験条件に依存します。数値を比べる場合は、同じ条件で測定された値か、代表値か保証値かも確認してください。試作では選定した材料と屈曲条件を図面・仕様書で共有し、想定用途に近い評価方法を関係する材料・FPCの担当者とすり合わせます。

FPCの仕様や製造見積もりを確認する際は、PCBgogoの公式サイトをご覧ください。RA／EDの品番指定、屈曲寿命の評価・保証などは、見積もりページで選択できると断定せず、必要な場合は個別に対応可否を確認してください。
