エッジAIハードウェアの検証ポイント|電源・信号・熱を確認する3段階

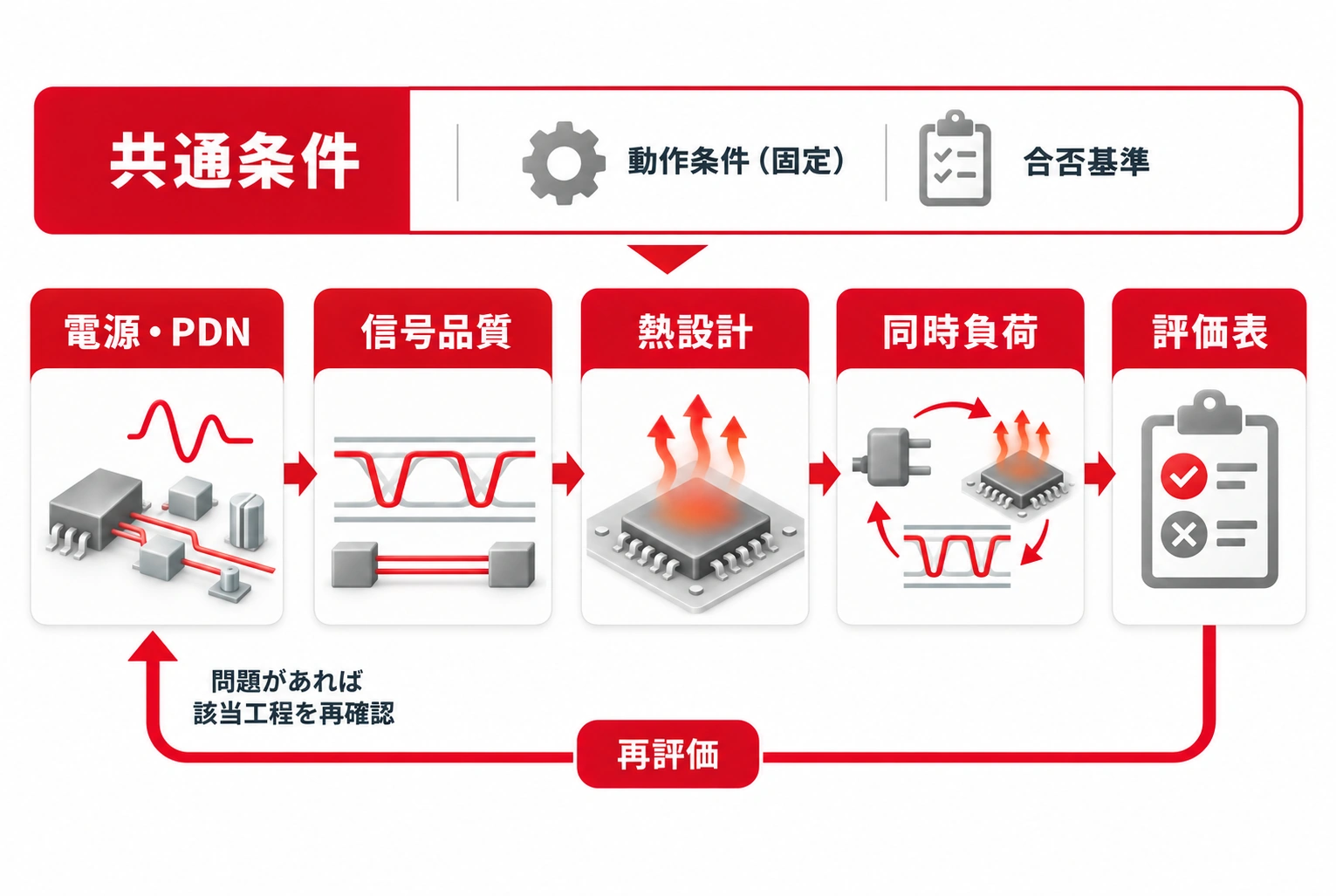

エッジAIハードウェアの検証では、電源、信号、熱を同じ動作条件で順に確認し、最後に同時負荷と異常系で再評価します。三つを別々に測って終えるのではなく、確認の順序を決めることで、問題の戻し先を判断しやすくなります。
推論中には、CPU、GPU、NPU、メモリ、カメラ、無線、電源回路が同時に動き、瞬間的な電流、電源ノイズ、高速信号、発熱が互いに影響し合います。電源が不安定な状態で信号品質を測ると結果を誤って解釈しやすく、発熱による余裕の低下を見落とすと、短時間の評価では問題が表れない場合があります。
ここでいう3段階は、三つの独立した検査ではなく、確認の順序と階層を表しています。順番を入れ替えると、あとで測った値の意味が変わります。
重要ポイント電源・信号・熱は、別々に測って最後に足し合わせるものではありません。同じ動作条件と合否基準で順に確認し、そのうえで同時負荷で再評価することが、実際の使用状態に近い判断につながります。

| 段階 | 確認すること | 主な測定対象 |
|---|---|---|
| 第1段階|電源・PDN | 各電源レールと負荷変動時の安定性 | 負荷点の電圧、リップルとノイズ、過渡応答、投入順序 |
| 第2段階|信号品質 | 高速インターフェースと制御信号の品質 | アイダイアグラム、ジッタ、リンクエラー、再試行、フレーム欠落 |
| 第3段階|熱設計 | 連続動作時の温度と性能の維持 | 周囲・基板・筐体・部品の温度、降頻、性能の推移 |
基板設計の入力と検証結果をつなげる
検証を始める前に、基板設計の入力条件を確認します。層構成と層数、材料、インピーダンスの要求、GNDと参照面、電源プレーン、銅箔、放熱用のサーマルビアなど、設計時に決めた条件が、そのまま測定結果の前提になります。
あわせて、測りやすさを設計の段階で確保します。測定点とテストパッド、コネクタ、デカップリング、温度の測定点、主要なインターフェースを設計レビューの対象にしておくと、試作のあとに測れない箇所が残る事態を避けられます。
検証で問題が見つかったときは、結果を設計のアクションへ戻します。電源の落ち込みはPDNと配線、アイ開口や誤りは参照面と終端、温度上昇は銅箔、サーマルビア、部品配置、筐体の熱経路を確認する、というように戻し先を決めておくと、原因の切り分けが進みます。基板設計の前提は、IPC-2221・IPC-2222シリーズなどの設計標準と、採用する材料や製造条件を照合して確認します。
第1段階|電源・PDNの安定性を確認する
最初に、入力電源、充電回路、電源IC、各電源レールの起動順序、リセット、シャットダウンの流れを確認します。複数の電源レールを使うシステムでは、投入順序、タイミング、パワーオンリセット、異常時の監視まで含めて確認します。
測定は、電源の入口だけでなく負荷点で行います。電圧の精度、リップルとノイズ、負荷変動時の応答、起動時の突入電流、電源断や電圧低下時の挙動を、待機、起動、単発推論、連続推論、無線送信、充電との同時動作といった負荷の変化ごとに見ます。半導体メーカーのPDN設計資料では、PDNを直流抵抗だけでなく、負荷変動時の過渡応答、デカップリング、ターゲットインピーダンスを含めて検討する必要があるとされています。
デカップリング、電源プレーン、GNDの戻り経路、電流の検出、大電流のループが設計の意図どおりかを確認します。リップルや過渡応答の測定は、プローブの接地方法、帯域、結合方法、測定位置によって結果が変わるため、これらを測定条件として記録します。計測器メーカーのアプリケーションノートでも、測定条件が結果を左右する点が指摘されています。
特定の電源ICのデータシートに記載された数値を、そのままシステム全体の許容値として扱うことはできません。負荷点までの配線やコネクタによる電圧降下も含めて確認します。
第2段階|信号品質と高速インターフェースを確認する
次に、実際に使うインターフェースごとに信号品質を確認します。カメラと表示はMIPI CSI-2やDSI、外部接続はUSB、PCIe、Ethernet、SDIO、メモリはDDR、制御系はI2CやI2Sといったように、それぞれ対象となる規格体系が異なります。PCIeはPCI-SIG、USBはUSB-IF、MIPIはMIPI Alliance、EthernetはIEEE 802.3、DDRはJEDECの規格体系を確認します。
高速インターフェースでは、アイダイアグラム、ジッタ、立ち上がりと立ち下がり時間、インピーダンス、終端、配線長、参照面、戻り経路、クロストークを確認します。低速の制御信号とクロックでは、レベル、タイミング、電源投入の順序、リセットとその解除時の状態を見ます。
測定は、常温で起動した直後と、連続動作で温度が上がった後の両方で行います。電源ノイズと温度の変化は、信号の余裕を減らすためです。合わせて、波形の形だけでなく、エラーカウンタ、再試行の回数、リンクの確立と切断、フレームの欠落、データの完全性といったシステムレベルの安定性まで確認します。
合否の基準は、対象となる規格の版と、使用するデバイスのデータシートの条件に基づいて決めます。共通のアイ開口やジッタの値を、そのまま当てはめることはできません。
第3段階|熱設計と連続動作を確認する
最後に、消費電力の分布と発熱点を整理します。SoCとNPU、メモリ、電源IC、無線モジュール、充電回路、高速インターフェースのどこで熱が発生し、そこから基板の銅箔、内層、サーマルビア、放熱材料、筐体、外部環境へどのように逃がすかを確認します。
温度は、周囲温度、基板温度、筐体表面温度、測定できる範囲の部品温度に分けて記録します。これらは同じ意味の値ではありません。JEDEC JESD51シリーズでは、パッケージの熱特性を求める測定条件と定義が分冊ごとに定められており、junction温度を熱電対で直接測った値として扱えるとは限りません。θJAやΨJTといった指標を使う場合は、その条件と限界を確認します。
熱抵抗の値は、消費電力、パッケージ、基板のレイアウト、周囲の条件の影響を受けます。データシートの測定条件を確認したうえで、システムの評価に使います。
連続推論、無線の同時動作、充電の同時動作、高温環境といった条件で、温度の上昇、降頻、性能の変動、再起動、通信の安定性を観察します。ファンのない機器、密閉された筐体、携帯型の機器では、実際の取り付け状態を含めて評価します。裸の基板や試験台の上での結果だけでは判断できません。
温度が安定したら、もう一度、電源の余裕と信号品質を確認します。熱による特性の変化で、前の二段階が成り立たなくなっていないかを見るためです。
3段階を横断する同時負荷・異常系テスト
三つの段階を個別に通過しても、実際の使用状態で問題が起きることはあります。最大のAI推論、無線通信、表示やカメラ、ストレージへの書き込み、充電を、実際に同時に起こりうる組み合わせで動かします。
このとき、電源電圧の落ち込みが高速インターフェースのエラー、再試行の増加、推論の遅延、システムの再起動につながらないかを確認します。再試行と発熱がさらに消費電力を増やし、性能の低下と温度上昇が連鎖しないかも見ます。
あわせて、異常系を確認します。電源断、リセット、クロックの停止、通信の切断、過温度と、そのあとの復帰や再起動です。測定は、冷えた状態から起動した直後、温度が安定した後、異常から復帰した後の少なくとも三つの時点で行い、一つの時点の結果だけで判断しません。
検証条件と合否基準を記録する
検証の結果は、条件と一緒に記録します。条件をそろえておかないと、あとから結果を比較できません。問題が見つかったときの戻し先も、あらかじめ整理しておきます。
| 観測した問題 | 主な確認領域 | 設計への戻し先 |
|---|---|---|
| 電源レールの瞬間的な低下、リセット、起動失敗 | 電源・PDN・順序 | 電源ICの設定、デカップリング、配線幅、プレーン分割、コネクタ、投入順序 |
| リップルやノイズが大きい | 電源・GND・測定系 | スイッチングループ、GNDの戻り経路、配線長、プローブ、フィルタ |
| アイ開口の縮小、リンクエラー | 信号・電源・温度 | 参照面、インピーダンス、配線長、終端、ビア、クロストーク |
| メモリのエラー、フレームの欠落 | メモリ・カメラ・電源 | 配線長とスキュー、参照面、電源ノイズ、温度、デバイス設定 |
| 降頻、推論速度の低下、通信の切断 | 熱・電源 | 銅箔とサーマルビア、部品配置、筐体の熱経路、電源の能力、負荷の制御 |
| 復帰しない、再起動を繰り返す | 順序・リセット・異常系 | 監視IC、リセット、電源順序、ソフトウェア制御、復帰シーケンス |
評価表には、次の項目を残します。合否の基準は、規格の上限値と設計上の余裕を分けて記録し、「正常に動作した」という記述で数値の判断を置き換えないようにします。
動作モード:待機、起動、単発推論と連続推論、最大負荷、無線や充電との同時動作
測定位置:各電源レールの負荷点、主要なインターフェース、温度の測定点
測定条件:プローブの接地方法、帯域、結合方法、環境温度、筐体の状態
合否基準:対象規格の版、デバイスのデータシート、設計上の余裕
結果:実測値、判定、問題、暫定対策、再試験の予定
PCBgogoへ基板製造を依頼する場合も、検証で確認した項目と条件を整理して伝えると、量産へ向けた確認点を共有しやすくなります。
よくある質問
電源・信号・熱は、必ずこの順番で確認する必要がありますか?
順番を変えると結果の解釈が難しくなるため、電源、信号、熱の順を基本にします。電源が不安定なまま信号品質を測ると、信号側の問題と電源側の問題を切り分けにくくなるためです。温度が安定した後に前の二段階を測り直す場合は、この順番を一巡した後の再確認として行います。
電源の測定は、電源の入口で見れば十分ですか?
入口だけでは不十分です。負荷点までの配線やコネクタによる電圧降下は、入口の測定では見えません。SoCやNPU、メモリ、無線モジュールなどの負荷点でも、電圧とノイズを確認します。
波形がきれいであれば、信号品質は問題ないと判断できますか?
波形の形状だけでは判断できません。アイダイアグラムやジッタに加えて、エラーカウンタ、再試行の回数、リンクの切断、フレームの欠落といったシステムレベルの指標を確認します。温度が上がった後にも同じ確認を行います。
データシートのθJAをそのまま使って、実機の温度を判断できますか?
そのまま使うことはできません。熱抵抗の値は、消費電力、パッケージ、基板のレイアウト、周囲の条件によって変わります。データシートに記載された測定条件を確認し、基板や筐体を含めた実際の条件で評価します。
常温で問題がなければ、量産でも問題ないと考えられますか?
常温、短時間、裸の基板での結果だけでは判断できません。連続動作で温度が安定した状態、筐体に収めた状態、同時負荷や異常系を含めて確認します。一度の結果を再現性の確認なしに量産判断へ使わないことも重要です。
まとめ
エッジAIハードウェアの検証では、電源、信号、熱を別々に確認するだけでは不十分です。まず実際の動作モードと合否基準を固定し、電源とPDNの安定性、信号品質と高速インターフェース、連続動作時の熱と性能維持を段階的に確認します。
そのうえで、同時負荷と異常系で三つを再評価します。電源ノイズ、通信エラー、発熱が互いに影響する問題は、この順序で確認することで設計の段階で見つけやすくなります。
