小型機器では、基板を直接重ねて接続するか、FPCを介して離れた位置や可動部へ接続するかによって、内部構造や組み立て方が変わります。基板対基板コネクタと基板対FPCコネクタは、どちらも基板間の電気接続に使われますが、適した配置や扱い方は同じではありません。

選定では、サイズだけでなく、基板の位置関係、必要な配線経路、挿抜や保守の頻度、筐体内の作業空間を合わせて確認します。この記事では、両方式の違いを整理し、どの条件でどちらを検討するかを説明します。

重要ポイント基板同士を固定した状態で短く接続する構造には基板対基板コネクタ、基板間に距離や曲げがあり、経路の自由度が必要な構造には基板対FPCコネクタが候補になります。最終判断は、電気条件・機械構造・組み立て・保守を合わせて行います。

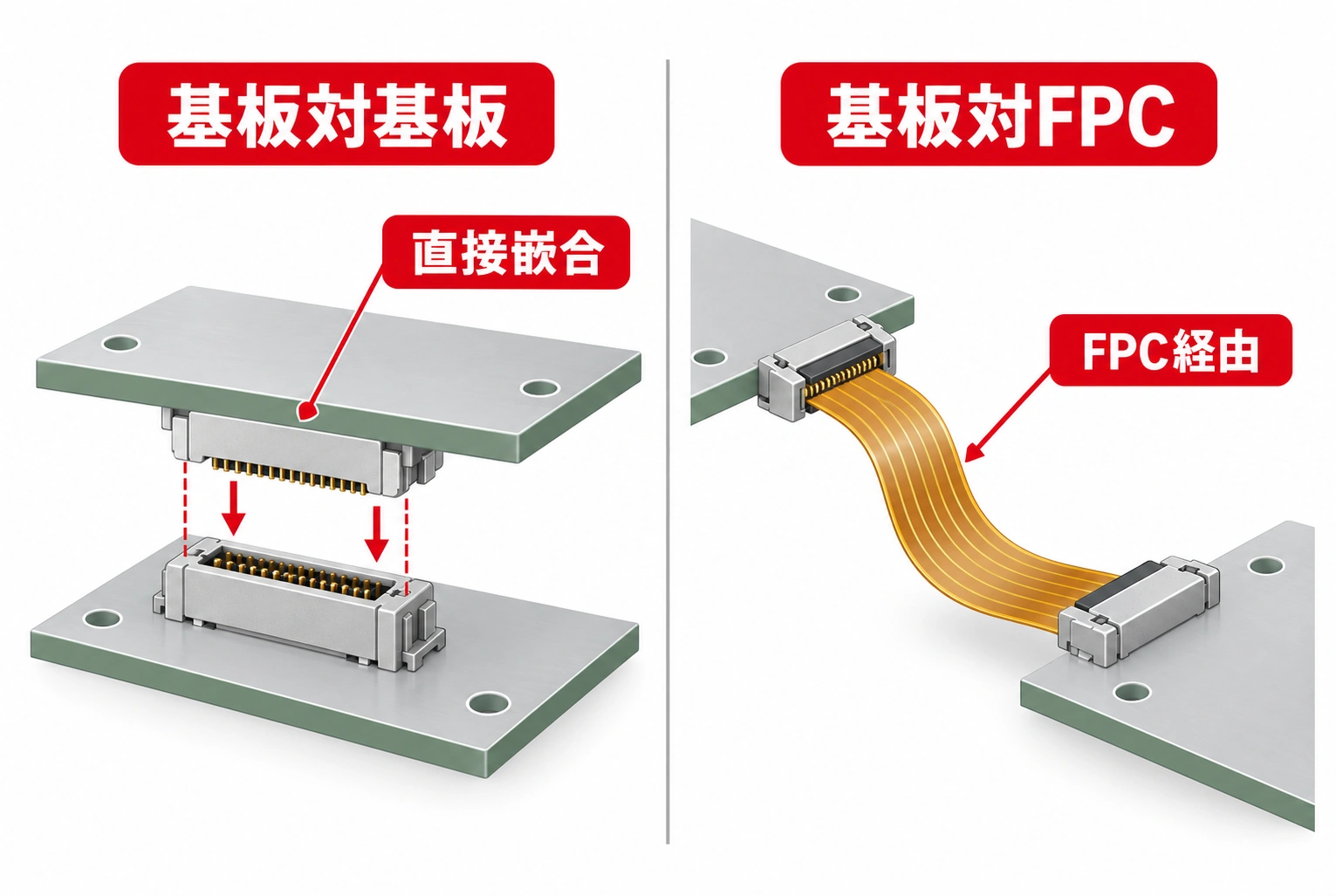

基板対基板と基板対FPCは接続する対象が異なる

基板対基板コネクタは、2枚の剛性基板に取り付けたコネクタ同士を嵌合させ、基板間を直接つなぐ方式です。主基板と小型モジュールを重ねる構造や、基板同士を平行に配置する構造などで使われます。配線経路を短くまとめやすい一方、接続する基板の位置、角度、高さを構造側で管理する必要があります。

基板対FPCコネクタは、基板に取り付けたコネクタへFPC（フレキシブルプリント配線板）を挿入し、基板とFPCを接続する方式です。FPCを曲げたり、筐体内のすき間に沿わせたりできるため、基板の位置が離れている構造や、表示部・カメラなどの配置に合わせて配線経路を変えたい場合に検討されます。

ここで比較しているのは、接続構造の選択です。コネクタのピッチや端子数、具体的なフットプリント、実装条件は製品ごとに異なります。基板対基板コネクタを採用する場合の型式選定や実装確認は、「基板対基板コネクタの選定と実装確認」で扱います。

2つの接続方式を比較する

この比較は一般的な構造上の傾向です。製品には例外的な形状や複合構造もあり、信号特性や保持力も個々の部品仕様に依存します。方式名だけから性能や信頼性の優劣を決めず、採用する部品と実際の配置で確認してください。

基板の位置関係と筐体から方式を考える

2枚の基板を近接して平行に固定し、モジュールとしてまとめたい場合は、基板対基板コネクタが候補になります。基板間の距離をコネクタのスタック高さで決められる一方、筐体の支柱、ねじ、電池、シールド部品などが干渉しないかを確認します。コネクタだけで基板を支持するのではなく、ねじやスペーサーを含む固定構造も合わせて設計します。

基板同士が離れている、面の向きが異なる、または片方の基板を筐体の別の場所へ配置したい場合は、FPCを使う構造が検討しやすくなります。FPCの長さと経路を調整できるため、狭い空間に沿わせる設計に向きます。ただし、FPCを折り曲げる位置や固定方法によって、筐体への収まりや接続部にかかる力が変わります。

どちらの方式でも、3D配置で基板、コネクタ、ケーブル、筐体を重ねて確認します。図面上で干渉しないことに加え、組み立て時にコネクタへ手や工具を入れられるか、ロック状態を目視できるかも確認項目です。

配線経路と信号・電源条件を確認する

基板対基板コネクタは、基板間の配線を短く構成しやすい方式です。ただし、短い接続であっても、高速信号やクロック、電源を通す場合は、端子配置、GNDの割り当て、リターン経路、配線長、必要なインピーダンスを確認します。コネクタの端子数が足りることだけでは、信号品質や電源の安定性を判断できません。

基板対FPCコネクタでは、FPCの長さや層構成、配線パターン、曲げる箇所が信号経路に加わります。高速差動信号を通す場合は、FPCとコネクタの仕様、配線構造、GNDやシールドの条件を一体で検討します。電源線では、負荷電流や電圧降下を確認し、信号線と同じ端子条件で扱わないことが大切です。

センサーなどの低速信号をつなぐ場合も、ノイズ源との距離やリターン経路、ケーブルの引き回しが測定結果に影響することがあります。方式を決める前に、回路図と基板配置から各接点の役割を整理し、電源・高速信号・低速信号を区別してください。

組み立て・保守の手順から選ぶ

基板対基板コネクタは、嵌合時に基板同士の位置合わせが必要です。ガイドや位置決め機構がある場合も、許容される位置ずれや嵌合方向は製品ごとに異なります。斜めに押し込む、片側だけ先に嵌合するなどの扱いが端子やハウジングを傷める可能性があるため、組み立て順序と押さえる位置を試作で確認します。

基板対FPCコネクタでは、FPCの導体面の向き、挿入方向、挿入深さ、アクチュエータやロックの状態を確認します。FPCが斜めに入ったり、奥まで挿入されていなかったりすると、導通不良や端子への負荷につながることがあります。組み立て後にFPCが引っ張られない経路を確保し、必要に応じて固定や応力緩和を設けます。

保守時に接続を外す可能性がある場合は、分解する部品、必要な工具、作業スペース、再組み立て後の確認方法を設計段階で決めます。小型機器の基板用コネクタを電気・外形・環境・保守などの観点から整理する場合は、「IoT機器の基板用コネクタ選定基準」も参考になります。

使用環境と耐久性を実機条件で評価する

振動、衝撃、温度変化、湿気がある環境では、接続方式だけで耐久性を判断できません。基板対基板では、基板の支持位置や筐体への固定が不足すると、嵌合部やはんだ接合部へ繰り返し荷重が加わる可能性があります。FPCを使う場合も、曲げ部の位置、固定点、コネクタ近傍での引張りが影響します。

評価では、想定する温度、振動方向、機器の取り付け姿勢、ケーブルやFPCの固定状態を実際の構造に合わせます。試験前後に嵌合状態、外観、通電、通信、必要に応じた電圧降下を確認すると、単に接続が残っているかだけでは把握しにくい変化も比較できます。試験条件や判定値は、製品要求と採用部品の仕様に基づいて設定してください。

振動でコネクタや基板に繰り返し荷重がかかる機器では、接続部だけでなく、ケーブル固定や基板支持も含めた防止策が必要です。振動環境における脱落防止は、別記事で機械的な固定と応力の観点から詳しく扱います。

選定前に確認したいチェック項目

方式を決める前に、次の項目を回路・機構・実装の担当者間で共有すると、選定後に構造を戻すリスクを抑えやすくなります。

• 接続する対象は、剛性基板同士か、基板とFPCか

• 基板の位置、角度、間隔は固定か。可動部や曲げ経路があるか

• 必要な信号、電源電流、GND、シールドの条件は整理されているか

• コネクタの嵌合高さ、FPC経路、筐体、ねじ、電池との干渉はないか

• 組み立て時に挿入・嵌合・ロック状態を確認できるか

• 保守時の抜き差し、交換、再組み立ての作業空間があるか

• 使用環境に合わせた通電・通信・機械評価の条件を決めているか

基板設計・製造へ引き継ぐ情報

接続方式が決まったら、回路図、部品表、基板レイアウト、筐体図で同じ接続方向と部品仕様を参照できる状態にします。製造データを準備する際は、採用コネクタのフットプリント、端子番号、基板Rev、板厚、層構成、実装面、特別な取り扱い上の注意を整理しておくと、設計データ間の確認がしやすくなります。

基板の試作をPCBgogoへ依頼する場合も、コネクタ周辺の配置制約や確認したい製造上の注意点をデータと一緒に共有できるよう準備しておくと、確認事項を整理しやすくなります。

基板製造の見積もりを依頼する

まとめ

基板対基板コネクタは、2枚の基板を近接して固定する構造に適し、基板対FPCコネクタは、基板間の距離や向きが異なる場合や、柔軟な配線経路が必要な構造で検討されます。どちらを選ぶ場合も、電気特性、筐体内の配置、組み立て、保守、使用環境を合わせて確認することが重要です。

方式の候補を決めた後は、採用部品の仕様と実際の基板・筐体構造を使って試作評価を行います。製造データと設計条件が整ったら、基板製造の見積もりをご依頼ください。
