インピーダンス設計の確認ポイント｜Bluetooth小型機器の基板RF配線とアンテナ
Bluetooth／BLEを搭載する小型機器では、RF端子からアンテナまでの配線を、単なる信号線ではなく伝送線路として扱う必要があります。ただし、「Bluetoothなら50Ω」「公差は±何％」と一律に決められるわけではありません。無線ICやモジュール、アンテナの設計資料を確認し、基板の層構成と製造条件を基板製造者とすり合わせて、必要なインピーダンスと公差を定めます。
重要ポイントRF配線のインピーダンス公差に、Bluetooth機器すべてに共通する一律の値はありません。無線IC・モジュールとアンテナの基準設計、基板スタックアップ、必要な無線性能、製造側の実現条件を照合して、対象ネット・目標値・許容範囲・確認方法を合意します。
Bluetooth RF配線のインピーダンスは何を管理するのか
本記事で扱うインピーダンスは、主にRF信号を運ぶ配線の特性インピーダンスです。RF信号の波長や周波数を考慮する領域では、配線の幅だけでなく、信号層から基準GND面までの距離、材料の誘電特性、銅厚などを含む断面形状で特性が決まります。配線の途中で形状や基準面が大きく変わると、インピーダンスの不連続が生じ、反射や伝送損失につながることがあります。

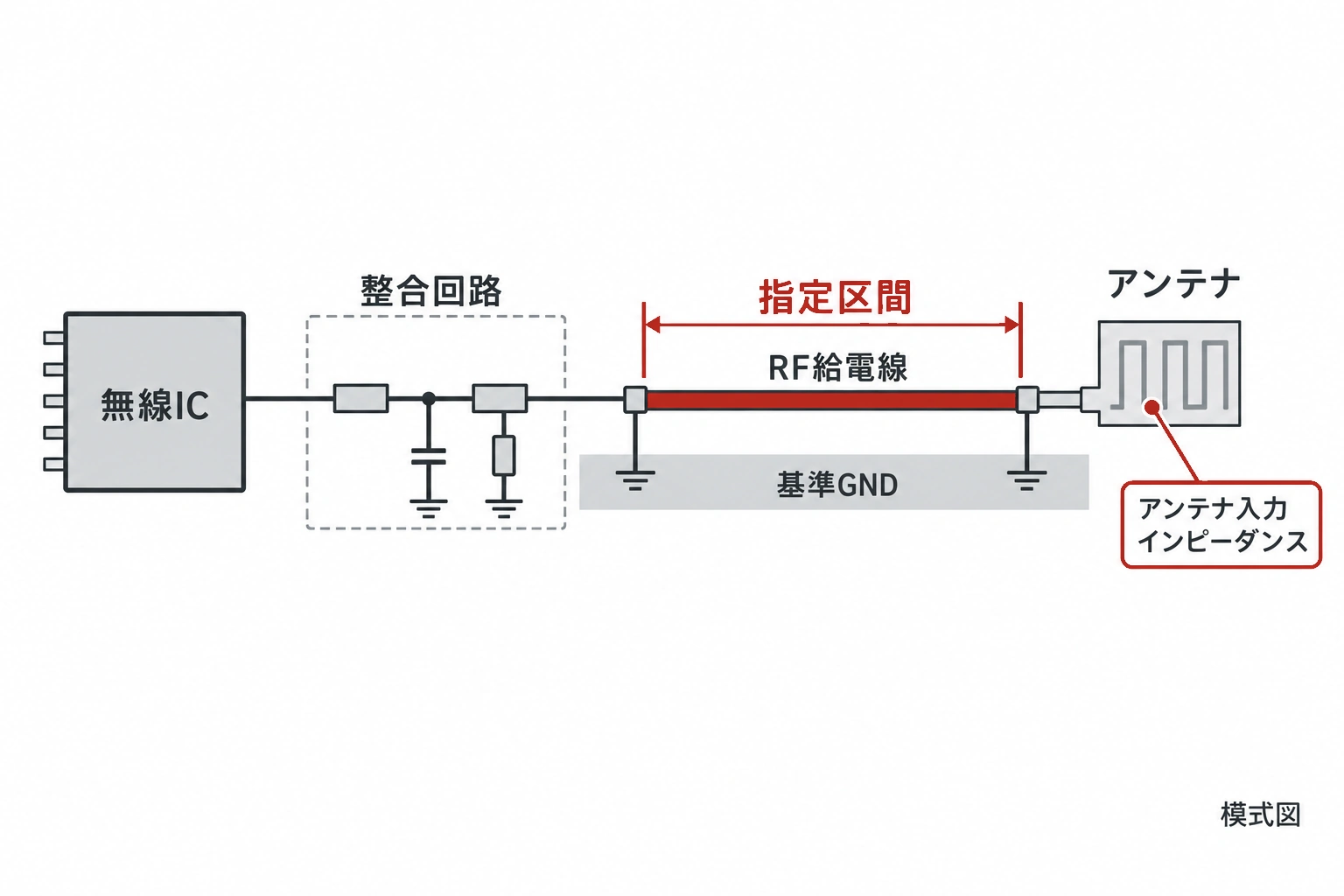

一方、アンテナの入力インピーダンスはアンテナ側の特性であり、RF配線の特性インピーダンスと同じ意味ではありません。また、無線ICのRF端子からアンテナまでの間には、機種や回路方式に応じて整合回路やフィルターが入ることがあります。IC端子そのものが常に50Ωとは限らず、整合回路を含めた基準設計に従う必要があります。
設計例ではRF伝送線路に50Ωを指定する場合がありますが、これは採用するIC・モジュール・アンテナの資料で確認する値です。数値だけを別の回路へ移すのではなく、どの区間の線路に対する指定か、基準となる層構成と測定点は何かを明確にします。Bluetoothアンテナの配置、周辺クリアランス、GNDや筐体との関係は、Bluetoothアンテナの基板レイアウトで詳しく扱っています。本記事では、そのアンテナ配置自体ではなく、RF給電線のインピーダンス条件と公差の決め方に焦点を当てます。
公差を決める前に確認する3つの設計資料
無線IC・モジュールの設計資料：RF端子の条件、推奨整合回路、基準レイアウト、指定されている伝送線路、想定スタックアップを確認します。リファレンス設計に層数や材料厚が示されている場合は、自分の基板と異なる条件をそのまま流用しないようにします。
アンテナの資料：給電条件、アンテナ周辺のクリアランス、GNDの扱い、基板端からの距離、筐体や電池を含む実装条件を確認します。アンテナの指定条件と基板上のRF線路の指定を混同せず、整合回路の位置や評価方法も合わせて読みます。
基板製造条件：設計に使う材料、層構成、誘電体厚、銅厚、ソルダーレジストなど、インピーダンス計算の前提を揃えます。その条件に対して、製造側が提示できる配線形状、公差、インピーダンス確認の方法を問い合わせます。一般的な材料名だけでなく、実際に採用予定のスタックアップを共有することが重要です。
この3種類の資料を並べると、回路側が求めるRF性能と、基板製造側が製作・確認できる条件の接点を探せます。設計の初期段階で確認すれば、配線幅や層構成を固めた後に仕様変更となるリスクを抑えやすくなります。
小型基板でインピーダンスが変わる主な要因
配線の断面形状：配線幅、銅厚、エッチング後の形状、信号層から基準GND面までの距離が関係します。線幅だけを調整しても、層間距離や材料条件が違えば同じインピーダンスになるとは限りません。
材料と基準面：誘電体の特性や厚さ、基準GND面の連続性によって電磁界の分布が変わります。RF線路の下で基準面が分断されたり、配線の途中で参照層が切り替わったりすると、戻り電流の経路にも影響します。マイクロストリップかストリップラインかといった配線方式も、採用する層構成に合わせて検討します。
配線周辺の形状：ソルダーレジスト、近接する銅箔や信号線、ビア、パッド、コネクタ、整合部品のランドなどは、局所的な形状変化をつくります。RF線路を短くするだけでなく、部品接続部や層変更部での形状を含めて、基準設計に沿って配置します。
完成機器の実装環境：アンテナ近傍の筐体、電池、金属部品、ケーブル、ユーザーの手や装着状態などがアンテナ特性に影響する場合があります。これは線路の製造公差だけで説明できる問題ではありません。基板単体の線路条件と、完成機器でのアンテナ整合・無線性能を分けて評価します。
小型機器では配置密度が高く、参照GNDやアンテナ周辺の空間を確保しにくいことがあります。無理に一般的な配線幅やクリアランスを当てはめるのではなく、採用部品の資料と実際の基板断面に基づいて設計条件を決めます。
要求公差を製造仕様へ落とし込む手順
基準設計を特定する：採用する無線IC・モジュールとアンテナの資料から、対象となるRF経路、推奨整合回路、基準線路のインピーダンスとスタックアップを確認します。
インピーダンスの対象区間を区切る：RF端子、整合ネットワーク、その先の伝送線路、アンテナ給電点を回路図とレイアウトで対応づけます。どの区間を制御インピーダンスの対象として指定するのかを明示します。
製造前提を共有する：材料、層構成、誘電体厚、銅厚、仕上げなどの条件を製造者へ伝え、指定条件を前提とした線幅・間隔の計算と製造可能性を確認します。基準設計と異なる場合は、配線形状や整合部品の位置を再検討します。
公差の必要性を性能から考える：許容する伝送損失、反射、アンテナ整合、送受信性能、認証・評価条件などを確認し、回路側で必要な範囲を整理します。「念のため厳しくする」のではなく、公差を狭めることで必要な性能上の利点があるか、製造面への影響と合わせて判断します。
仕様と確認方法を合意する：目標インピーダンス、公差、対象ネット、基準層、測定要否、測定方法、テストクーポンの要否を製造データや仕様書に明記します。数値の根拠が定まっていない段階では、公差を先に固定せず、製造側の提案を設計条件や評価計画と照合します。
試作でシステム評価する：必要に応じてテストクーポンのTDR測定で線路インピーダンスを確認し、別途、完成基板・筐体を含めたアンテナ整合や無線性能を評価します。製造線路の確認とアンテナを含むシステム評価は、目的の異なる確認として扱います。
TDRは伝送線路やテストクーポンのインピーダンス確認に使われる方法の一つです。一方、アンテナ整合や反射特性の評価では、測定対象に応じた別の評価系が必要になります。どの測定を行うかは、仕様、試作段階、製造者の対応範囲を確認したうえで決定します。
50Ω指定だけで終わらせない発注前チェック
50Ωなどの指定値は、どの部品・設計資料のどの区間に基づいているか。
対象となるRFネット、配線の始点・終点、基準GND面、スタックアップは明確か。
材料、層構成、誘電体厚、銅厚など、計算・製造の前提が設計側と製造側で一致しているか。
公差、測定方法、クーポンの有無、判定条件を製造者と合意したか。
基板単体の線路確認と、筐体・電池・アンテナ周辺を含む完成品評価を分けて計画したか。
厳しい公差を指定する場合、その根拠と製造上の制約を確認したか。
要求仕様を整理してから試作へ進むと、基板仕様と無線評価の間で確認漏れを見つけやすくなります。基板製造のサービス内容はPCBgogoのホームページでご確認ください。
