TWSイヤホンのBluetoothアンテナは、限られた基板面積の中で、アンテナ自体だけでなく電池、筐体、装着状態まで考慮して配置する必要があります。基板上で推奨レイアウトに合わせても、完成品の構造や周辺部品が異なれば、無線特性が変わる可能性があります。

この記事では、TWSイヤホン本体のBluetoothアンテナを対象に、アンテナ方式の確認、周辺のクリアランスとGND、RF給電線・整合回路、筐体組立後の評価まで、設計時に確認したいポイントを整理します。具体的な寸法や部品値は一律に決めず、採用するアンテナ・無線モジュールの設計資料と最終製品の条件に合わせてください。

重要ポイントBluetoothアンテナのレイアウトは、アンテナ単体では決まりません。アンテナの推奨パターン、周辺の銅箔・部品、GND、筐体や電池との位置関係を合わせて検討し、最終的な組立状態で無線特性を確認することが重要です。

TWSイヤホンではBluetoothアンテナの配置がなぜ難しいのか

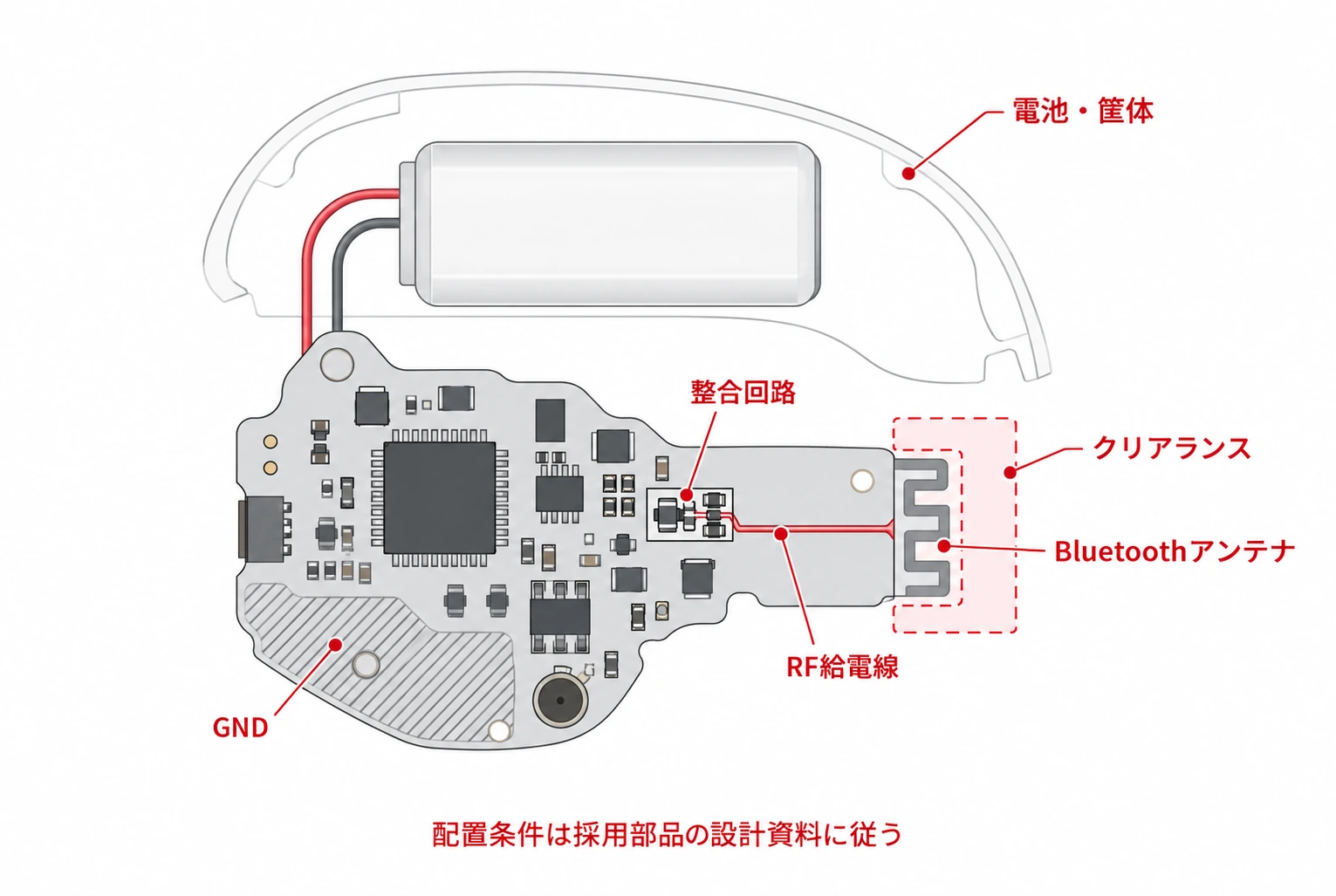

イヤホン本体は小型で、基板上には無線SoC、電池、スピーカーや各種センサーなどを収めます。アンテナの近くに置ける空間が限られるため、回路配置だけを先に決めてから空いた場所へアンテナを置くと、アンテナメーカーが想定する周辺条件を確保できないことがあります。

Bluetoothアンテナは、周囲の導体や誘電体を含む環境の影響を受けます。基板の銅箔やGNDの形状、近接する部品、金属部材、筐体、電池などが変わると、共振や整合状態、放射特性に影響する可能性があります。したがって、アンテナ位置は基板レイアウトの最後に残ったスペースへ割り当てるのではなく、筐体・電池・主要部品の配置と並行して検討するのが基本です。

また、左右のイヤホンで基板形状や内部構造が異なる設計では、片側の配置や測定結果をもう片側へそのまま当てはめられるとは限りません。左右それぞれのアンテナ周辺と完成品条件を確認します。

アンテナの種類とメーカー推奨レイアウトを確認する

Bluetooth用アンテナには、基板上の導体パターンで形成するタイプ、チップアンテナ、無線モジュールにアンテナを組み込んだタイプなどがあります。必要な実装面積や周辺の銅箔・GND条件、給電方法は方式や製品ごとに異なるため、種類だけを見て配置ルールを決めることはできません。

最初に、採用するアンテナまたは無線モジュールの型番を確定し、データシートとレイアウトガイドで次の項目を照合します。

• アンテナの配置方向と基板端からの位置

• アンテナ周辺・下層に設ける銅箔禁止領域

• 必要なGND形状、層構成、ビア配置

• RF給電端子と整合回路の推奨接続

• 筐体や近接部品を含む評価条件

参考レイアウトは、特定のアンテナ、基板寸法、層構成、筐体条件を前提とする設計例です。別のアンテナや小型イヤホン基板に適用する場合は、外形やクリアランスの数値をそのまま転用せず、採用部品の最新資料で条件を確認してください。

アンテナ周辺のクリアランスとGND配置を設計する

アンテナ周辺のクリアランスは、アンテナの放射部分と近傍電磁界に対し、銅箔や部品をどの範囲まで避けるかを示す設計条件です。アンテナによっては放射素子の周囲や直下を銅箔禁止領域とし、GNDを置く範囲や位置を指定しています。一方、GNDを含む基板形状そのものをアンテナ設計の一部として扱う方式もあります。

そのため、「アンテナの下はすべてGNDにする」「アンテナの周囲はすべて銅箔をなくす」といった一律の処理は避けます。多層基板では表層だけでなく内層の銅箔やビアも確認し、指定されたクリアランスとGND構成を各層へ反映してください。設計データ上のkeepoutと実際の基板スタックアップが一致しているかも確認対象です。

電池、シールド、コネクター、スピーカーなどをアンテナ近傍に配置せざるを得ない場合は、単に部品外形の間隔を見るだけでは十分とは限りません。アンテナ資料に示された禁止領域や評価条件を優先し、筐体内の実際の位置関係を含めて設計・試作で確認します。

RF給電線と整合回路をアンテナに合わせて配置する

RF給電線は、無線ICまたはモジュールのRF端子からアンテナまで信号を伝える配線です。線幅や基準GND、層の切り替え、配線経路は基板の材料・厚さ・積層構成とインピーダンス条件に関係します。線幅やインピーダンスを他の基板から流用せず、採用する無線部品のリファレンスデザインと基板条件を照合して設計します。

給電線は必要な長さにまとめ、急な形状変化や不要な分岐、近接するノイズ源を避けることを検討します。ただし、配線長や曲げ方だけで性能が決まるわけではありません。連続した基準面を保てるか、ビアを含む遷移をどう扱うかも合わせて確認します。

整合回路は、アンテナとRF回路のインピーダンス条件を調整するための回路です。回路図に部品候補が記載されていても、実際に使うアンテナ、基板、筐体の組み合わせで必要な値が確定するとは限りません。未実装部品の扱いや部品配置、測定用の接続方法は、設計資料と評価計画に基づいて決め、根拠のない定数を初期値として固定しないようにします。

筐体・電池・装着状態によるアンテナ特性の変化を確認する

アンテナの設計環境は、基板単体と製品組立後で異なります。イヤホンでは筐体の樹脂や金属部材、電池、スピーカーユニット、装着時の耳との位置関係などがアンテナの近くに存在します。これらの影響の程度は構造や材料、アンテナ方式によって変わるため、基板だけの測定結果から完成品の通信性能を断定することはできません。

機構設計と基板設計の間でアンテナの位置・向き・禁止領域を早めに共有し、部品配置や筐体形状の変更があった場合はRF評価への影響を確認します。左右で構造が異なる場合や、装着方向によってアンテナの向きが変わる場合は、その差も評価条件に含めます。

充電ケース側の電池・充電回路・接点配置は、本体アンテナのレイアウトとは別に確認する必要があります。ケース側基板の設計範囲は「TWSイヤホン充電ケースの基板設計」で扱っています。ケースに無線給電機能を持たせる場合の電磁両立性は、アンテナ配置だけで結論づけず、機能と評価条件を分けて検討してください。関連する無線給電時のEMC対策は「TWSイヤホンの無線給電に関するEMC対策」を参照できます。

最終製品状態でチューニングと無線性能を評価する

アンテナの確認は、設計資料との照合だけで完了しません。試作では、基板単体に加えて筐体へ組み込んだ状態を用意し、製品の使い方に応じた姿勢や装着状態で評価します。試作基板、量産相当の基板、筐体・電池・周辺部品の構成が異なる場合は、その差を記録して測定結果を比較します。

評価では、目的に応じてアンテナの整合状態や放射特性、Bluetooth通信の安定性などを確認します。S11やRSSI、通信距離などの指標を使う場合も、測定機器、周波数・通信条件、アンテナの向き、筐体状態、測定環境を合わせて記録しなければ結果を適切に比較できません。単一の測定値を、製品全体の性能や一般的な合格基準として扱わないことが重要です。

測定結果に差が出た場合は、アンテナ周辺の銅箔・部品配置、GND構成、給電線、整合回路、筐体や電池との距離などを切り分けて見直します。部品値だけを変更するのではなく、変更前後の基板・筐体条件と評価結果を記録し、どの変更が特性に影響したかを確認できる状態にします。

まとめ｜TWSイヤホンのBluetoothアンテナ設計で確認したいこと

TWSイヤホンのBluetoothアンテナ基板レイアウトでは、アンテナ位置、周辺クリアランス、GND、RF給電線と整合回路を個別に決めるのではなく、採用部品の推奨条件と筐体・電池を含む製品構造に合わせて検討します。設計値はアンテナやモジュールの型番、基板スタックアップによって異なるため、他の設計例の数値をそのまま当てはめないでください。

実務では、採用アンテナの資料を確認し、基板・機構間で禁止領域と部品配置を共有したうえで、最終製品状態の試作評価へ進む流れが有効です。基板製造の検討に進む際は、製品の要求仕様や設計データを整理し、PCBgogo日本語サイトでサービス内容を確認できます。

よくある質問

Bluetoothアンテナとは何ですか？

Bluetoothアンテナは、Bluetooth無線回路と空間の間で電波を送受信するためのアンテナです。基板パターンで形成する方式や、基板に実装するチップアンテナなどがあり、必要な配置やGND条件は採用部品によって異なります。

基板パターンアンテナとチップアンテナはどう違いますか？

基板パターンアンテナは基板上の導体パターンを放射素子として利用し、チップアンテナは専用部品を基板へ実装します。必要面積、基板形状への依存、周辺のクリアランスやGND条件は製品ごとに異なるため、単純な大小や性能の優劣ではなく、設計資料と製品構造を基準に選定します。

Bluetoothアンテナの近くにGNDや部品を置けますか？

一律には判断できません。アンテナによって、周囲や直下の銅箔を避ける範囲、GNDを配置する範囲が異なります。採用アンテナのレイアウトガイドを確認し、表層だけでなく内層やビア、筐体内の部品位置も含めて検討してください。

アンテナの整合は基板単体と筐体組立後のどちらで確認しますか？

基板単体での確認は設計・調整の一段階として有用ですが、最終的な評価では筐体、電池、周辺部品を組み込んだ製品状態も確認します。製品条件や測定方法を記録し、単体基板の結果だけで完成品の無線性能を判断しないことが大切です。
