信頼性の高いプリント基板（PCB）の表面処理をお探しなら、浸銀（しんぎん）が有力な選択肢となります。本記事では、浸銀基板の特徴、メリットとデメリット、代表的な用途、設計上の注意点、さらにコスト分析まで詳しく解説します。エンジニア、設計者、購買担当者の方にとって、浸銀処理がプロジェクトに適しているかどうかを判断する手助けになるでしょう。

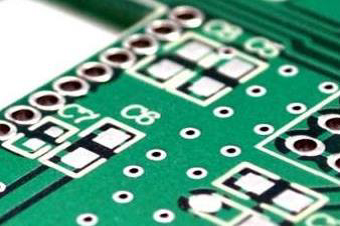

浸銀基板とは？

浸銀（Immersion Silver、IM Silver）は、PCBの銅パターンを酸化から守り、優れたはんだ付け性を確保するために広く使われる表面処理の一つです。製造工程では基板を薬液に浸し、銅表面に厚さ0.1?0.3μm程度の銀層を析出させます。この銀層が酸化防止のバリアとなり、同時に高い導電性を維持します。

世界のPCBの約10％が浸銀処理を採用しており、特に高い信頼性が求められる分野やRoHS（有害物質規制）対応が必要な製品で利用されています。コスト - 性能 - 使いやすさのバランスに優れることから、多くのメーカーに選ばれています。

浸銀基板のメリット

浸銀処理には以下のような利点があります。

まず挙げられるのは優れたはんだ付け性です。銀層は酸化膜のないクリーンな表面を提供するため、はんだの濡れ性が高く、強固で信頼性の高い接合が可能です。鉛フリーはんだでも良好な結果が得られるため、環境規制対応の製造に適しています。

次に高い導電性です。銀は電気伝導率が非常に高く、信号損失を最小限に抑えることができます。そのため、1GHz以上の高周波信号を扱う通信機器や高速伝送が必要な基板に最適です。

また、表面が非常に平坦である点も大きな特徴です。BGAや0.5mm以下の微細ピッチ部品を実装する際に有利で、組立時の不良リスクを低減します。

さらに、浸銀はRoHS規制に完全準拠しており、鉛や有害物質を含みません。環境規制の厳しい市場向け製品でも安心して利用できます。コスト面でも、ENIG（金 - ニッケルメッキ）より安価でありながら、同等のメリットを享受できる点が魅力です。

浸銀基板のデメリット

一方で、浸銀処理には注意すべき点もあります。

代表的なのは変色しやすいことです。空気中の硫黄分や湿気と反応し、硫化銀が表面に形成されると可はんだ性が低下します。特に湿度が高い環境では数週間で変色が進むことがあります。

また、取り扱いの繊細さも課題です。銀層は薄いため、素手で触れると皮脂や汗によって劣化する可能性があります。そのため、手袋の使用や厳密な保管管理が推奨されます。

さらに保管寿命が限定的です。ENIGのように長期保存が可能な処理に比べ、浸銀基板は通常6?12ヶ月以内に実装する必要があります。加えて、湿度や温度の高い過酷な環境には適していません。

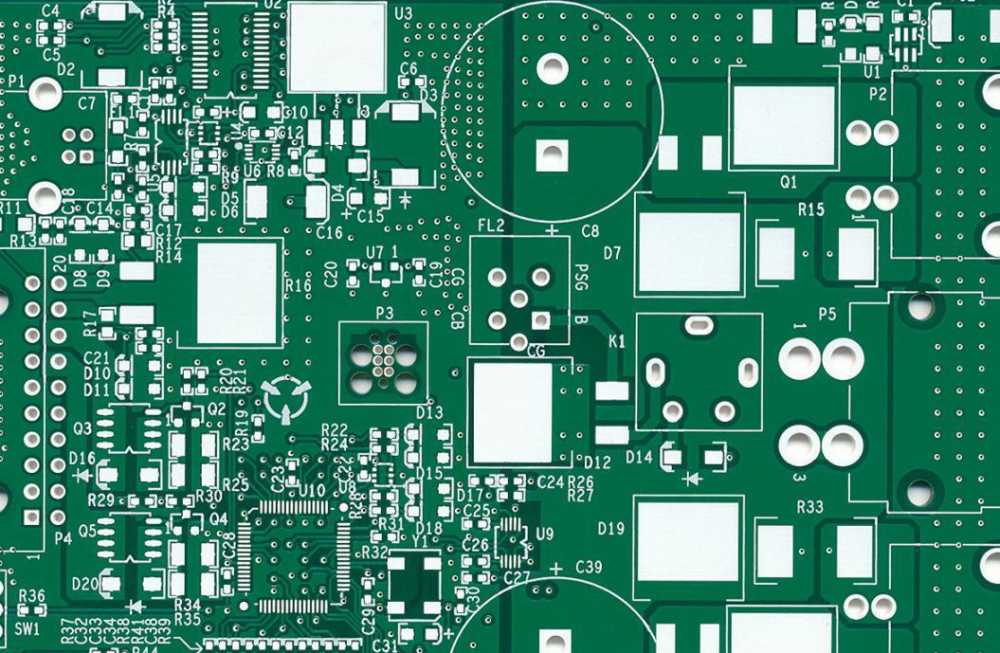

浸銀基板の代表的な用途

浸銀基板は、その性能とコストのバランスからさまざまな業界で活用されています。

消費者向け電子機器：スマートフォンやタブレット、ウェアラブル機器など、微細ピッチ部品を多用する製品に広く採用されています。

通信機器：高周波信号を扱う基地局やルーターでは、信号伝送の安定性確保に役立ちます。

自動車分野：インフォテインメントシステムなど車内機器に利用されますが、エンジン周辺など高温多湿な環境には不向きです。

医療機器：高精度な実装が必要な診断機器やポータブル医療デバイスでも使われています。

設計上の注意点

浸銀基板を設計する際にはいくつかの注意が必要です。

まず、不要な銅露出部分をできる限り減らすことです。ソルダーレジストで覆うことで酸化を防ぎます。

次に、微細ピッチ部品を前提とした設計を行うことが推奨されます。BGAや0.5mm以下のパッドにも対応可能ですが、製造業者の対応力を確認することが重要です。

さらに、保管や取り扱いを考慮した設計 - 工程管理が必要です。長期保管を見込む場合は、防湿包装や保管環境の調整を行うよう依頼します。

コスト分析

コストの観点から見ると、浸銀はOSPより高価ですがENIGより安価という中間的な位置づけです。基板サイズや数量によって変動しますが、標準的な基板で10?20％程度のコスト増が一般的です。大量生産では1枚あたりのコストが抑えられるため、大規模プロジェクトでは特に有利です。

ただし、防湿包装や専用保管環境が必要になるため、保管コストも加味する必要があります。総合的には、性能と価格のバランスに優れた選択肢といえます。

まとめ：浸銀はあなたのPCBに適しているか？

浸銀基板は、優れたはんだ付け性、高い導電性、平坦な表面といった多くのメリットを備えています。一方で、変色や取り扱いの繊細さ、保存寿命の制約といった課題もあります。

そのため、使用環境や保管期間を考慮した上で採用を判断することが重要です。屋内利用や中短期の保存を前提としたプロジェクトであれば、コストパフォーマンスに優れた非常に有効な選択肢となります。

浸銀処理の特性を理解し、設計 - 製造プロセスで正しく活用することで、高品質かつ信頼性の高い基板を実現できます。
