小型のZigbee対応ボタンを基板化するときは、スイッチを載せて無線モジュールを接続するだけでは設計が完了しません。ボタン操作、電源、アンテナ、筐体、組み立て後の評価を一緒に考える必要があります。

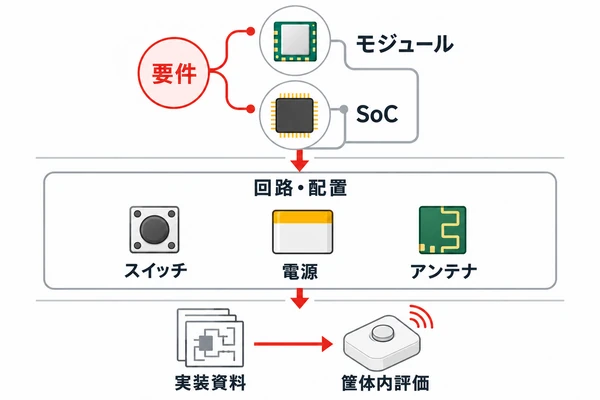

まず既存の無線モジュールが要求に合うかを確認し、必要な機能や実装条件を満たせない場合にSoCを使った独自RF設計を検討します。以下では、方式の選び分けから試作データの引き継ぎまで、設計者が確認する項目を整理します。

必要な機能と無線方式を先に決める

基板形状を決める前に、ボタンの数、短押し・長押しなどの操作、LED表示の有無、電源方式、設置場所、筐体寸法をまとめます。これらが決まらないと、必要なGPIO、電池や電源回路の位置、アンテナ周辺の余白を判断しにくくなります。

既存モジュールを使う方式では、搭載モジュールの無線機能やアンテナ構成を選び、ホスト基板側の電源・入出力・実装条件を確認します。SoCからRF部を構成する方式では、周辺回路やアンテナを含む設計・評価の範囲が広がります。どちらが適切かは、基板面積だけでなく、設計チームが対応できるRF評価、製品条件、採用部品の資料を踏まえて決めます。

IEEE 802.15.4に対応する無線ハードウェアを選ぶことと、Zigbeeのネットワーク・アプリケーション機能を製品に実装することは同じではありません。モジュールやSoCの対応プロトコル、ソフトウェア構成、必要なデバイス役割を選定資料で照合してください。

スイッチ入力と電源回路をセットで確認する

スイッチ入力では、部品の端子構成、通常時と押下時の論理、入力のプルアップ／プルダウン、チャタリング対策、短押し・長押しの判定時間を確認します。スリープ中の押下で復帰させる場合は、採用するデバイスのウェイクアップ端子や割り込み条件がその動作に使えるか、ファームウェア側も含めて確認します。回路値やデバウンス時間を一律に決めず、部品と制御方式に合わせて評価します。

電源は平均消費電流だけでなく、無線送信やLED点灯など負荷が切り替わる瞬間も確認します。電池・レギュレーターの出力範囲、モジュールまたはSoCの電源条件、デカップリング、電源経路の電圧変動を資料で照合し、試作では待機時・押下時・送信時の状態ごとに測定条件を記録します。電池寿命は無線頻度、ファームウェア、電源部品、使用環境で変わるため、単一の目安値をそのまま製品仕様にしないことが大切です。

無線部・アンテナ・筐体を同時に配置する

モジュールを使う場合も、アンテナの種類、基板端との位置、周囲の銅箔・部品に関する制約は製品ごとに異なります。SoCと外付けアンテナを使う場合は、回路図だけでなく、選定したRF部品と基板構成に対応する設計資料を基準にします。別製品のアンテナクリアランスや配線寸法を、そのまま転用しないでください。

電池、金属部品、シールド、筐体、使用者の手はアンテナの近くに配置されることがあります。裸基板のレイアウトだけで判断せず、組み立て後の位置関係を3Dデータや試作機で確認し、必要に応じて想定する持ち方・設置方向で無線性能を評価します。Bluetoothなど他方式の設計例は、採用部品やアンテナ構造、基板条件が異なる場合があります。周波数帯が同じ場合でもレイアウト条件をそのまま転用せず、選定したモジュールやアンテナの設計資料に沿って確認してください。

日本で無線機器を使う場合、モジュールの認証有無だけで判断せず、認証の対象・条件と最終製品での使用条件を確認します。TELECの案内でも、認証済み通信モジュールを条件の範囲内で使う場合と、製品の用途などにより追加確認が必要な場合が区別されています。適用判断が必要な場合は、対象モジュールの認証資料と所管情報を確認してください。

基板と部品実装のデータを照合する

回路設計、基板レイアウト、部品実装で別々の資料を使うと、部品の向きや改訂の不一致が試作後に見つかることがあります。次の項目を同じ基板リビジョンにそろえて確認します。外部接続部品の形状や固定方法を詰める際は、IoT機器の基板用コネクタ選定も参考になります。

部品実装を依頼する場合は、Gerberやドリルデータに加え、BOM、座標データ、必要な組立図、部品の向きや注意事項を用意し、資料間のリビジョンを一致させます。部品実装に必要なファイルや形式は、実装先の受付条件に照らして確認してください。

試作で確認する項目と製造への引き継ぎ

試作では、ボタンの押下・復帰、誤入力、スリープからの復帰、電源変動、筐体に収めた状態での無線動作を、想定する使用条件に合わせて確認します。評価結果には、基板リビジョン、搭載部品、ファームウェア版、筐体条件を添え、次の改訂で何を変えたか追跡できるようにします。裸基板の製造完了や部品実装の完了だけで、製品全体の操作・無線性能が確認済みになるわけではありません。

PCBgogoの公式サイトでは基板製造と部品実装の案内を掲載しています。公式の部品実装案内ではモジュールを含む部品実装対象が紹介されていますが、特定のZigbeeモジュールの調達・実装可否、アンテナ設計、ファームウェア書き込み、無線評価は案件ごとに確認が必要です。製造・実装データを整えたうえで、対象部品と要求条件を添えて相談してください。
