ワイヤレス充電モジュールを組み込んだ機器が熱くなるとき、最初に必要なのは対策部品の追加ではなく、どの部位が、どの動作条件で温度上昇するかの確認です。コイルのずれや負荷、筐体内の金属配置が変われば、観察結果も変わります。

本記事では、発熱箇所の切り分けを主軸に、基板と周辺構造をどう確認するか、ノイズが併発した場合にEMIをどう調べるかを整理します。

重要ポイント発熱の調査は、条件を固定する→熱い箇所を測る→損失の候補を絞る→一つずつ変更して再測定する順に進めます。EMIや通信異常が同時に出ても、同じ原因とは決めつけず、ノイズの発生源と伝搬経路を別に確認します。

どこが、どの条件で熱くなるかを先に記録する

送電側か受電側かを分け、コイル、電力変換IC、共振用の部品、基板の局所、電池周辺、筐体表面など、測る位置を決めます。筐体表面の温度だけでは、内部で発熱している部品を特定できません。測温方法と測点をそろえ、測定時刻または動作開始からの経過時間も記録します。

同時に、入力条件、負荷や充電状態、送受電コイルの位置ずれ、間隔、シールドと筐体の組立状態、周囲温度を残してください。コイルの位置や負荷が違う結果を並べても、設計変更の効果は判断しにくくなります。発熱が異常かどうかは、採用部品の定格、製品仕様、適用される安全条件に照らして判断します。

発熱源の候補を測点から絞り込む

コイル周辺が熱いなら、コイル自身の損失だけでなく、近くの導体や製品内部の金属部品が磁界の影響を受けていないかを候補に入れます。受電回路の公式トラブルシュート資料でも、線輪、シールド、周辺金属の構成が熱特性に関わる例が示されています。ただし、特定の受電方式で得られた知見を、別方式の確定原因として扱うことはできません。

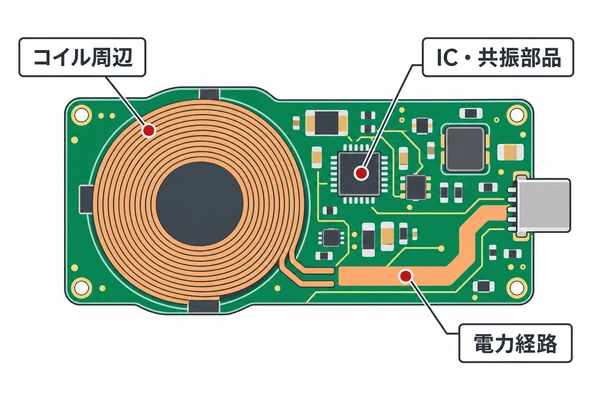

ICや基板の局所が熱い場合は、送電側の駆動回路、受電側の整流・充電回路、共振部品、接続部や電力配線の損失を順に確認します。ある受電ICの技術資料は、電力配線の抵抗やグラウンド接続が熱拡散に関わる点を挙げています。測点と回路図を対応させれば、単に「モジュール全体が熱い」という観察より、次に測るべき場所を決めやすくなります。

基板と最終的な組立構造を照らし合わせる

候補箇所が見えたら、対象ICとコイルの資料に戻り、該当する電力経路、部品接続、熱の逃げ道を確認します。配線全体の設計前チェックはワイヤレス給電の基板レイアウトで扱っています。本記事では、測定結果から疑わしい部分へ戻ることに絞ります。

裸の基板と製品に組み込んだ状態では、コイルとシールド、電池、筐体、金属部品の位置が異なる場合があります。内部金属が磁界に近いと、特定の構成では損失や温度上昇の候補になり得ます。一方で、すべての金属が同じように発熱するわけではありません。製品に元からある金属部品と、充電面に偶然置かれた異物も区別してください。後者の検出や校正はFODの確認事項であり、この温度上昇の診断だけで判定できません。

ノイズが併発したときはEMIの経路を別に調べる

給電中に通信品質の低下や検出信号の乱れも起きるなら、発熱箇所の調査とは別に、ノイズ源、伝搬経路、影響を受ける回路を整理します。給電モジュールの評価事例では、受電回路や充電器側のノイズが基板から放射される場合と、電源・グラウンドの経路を伝わって別の導体から放射される場合が示されています。これは特定のQiモジュールの事例であり、すべての製品に同じ経路があるという意味ではありません。

熱い箇所とノイズが出る条件が一致しても、共通の原因と即断しないでください。EMIは干渉の問題であり、EMCは製品全体が要求される電磁環境で両立して動作するための確認です。フィルタやシールドを追加する前に、影響を受ける信号と電源・ケーブル・筐体を含む経路を確認し、変更後は給電動作と温度も再測定します。

試作では条件を固定して一項目ずつ再測定する

比較試験では、電源と負荷、コイル位置、筐体と電池の組立状態、動作時間、周囲温度、測温点をそろえます。変更したのが配線、シールド、部品、固定方法のどれかを記録し、一度に複数の条件を変えないようにします。ノイズも測る場合は、対象となる通信や検出の状態、測定位置と方法を併記します。

「条件—測点—現象—変更—再測定結果」を残せば、温度だけ改善して給電や通信が悪化していないか確認できます。PCBgogoで基板試作を検討するときも、層構成や製造データとともに変更内容を整理しておくと仕様確認がしやすくなります。基板製造・部品実装の案内はPCBgogoで確認できます。最終的な温度や電磁両立性の合否は、対象製品の仕様と適用条件に従って評価してください。
