重要ポイント無線LAN基板の材料や層数は、Wi-Fiという名称だけで決められません。採用するモジュール・SoCとアンテナのリファレンス設計を起点に、誘電特性、層間距離、連続したGND面、筐体やバッテリーの配置まで照合し、試作後の評価条件も先に決めておくことが重要です。

Wi-Fi小型基板では材料と積層を一緒に確認する

無線LAN基板では、アンテナへ信号を送るRF給電線の特性が、線幅だけでなく銅厚、基板材料の誘電特性、配線層と参照GND面の距離などに左右されます。したがって、材料を決めてから配線を合わせるのではなく、材料と積層構成を含めた条件で線路を設計する必要があります。

積層構成はRF配線のインピーダンスやリターン電流の経路に関わります。一方、アンテナの特性は基板のGND形状だけで決まるものではなく、周辺部品、金属筐体、バッテリー、ディスプレイなど実装後の環境にも影響されます。誘電率や層数だけから通信性能を断定せず、設計全体で確認しましょう。

この記事では、試作前に設計者と基板メーカーの間で確認しておきたい項目を5つに整理します。ここで示す5項目は実務上のチェックリストであり、規格が定める公式手順ではありません。

試作前に確認したい5項目

1. Wi-Fiモジュール・SoCとアンテナのリファレンス設計

まず、採用するWi-FiモジュールまたはSoC、アンテナの型番を特定し、メーカーが示す基準回路、推奨レイアウト、積層条件、RF配線、整合回路を確認します。特にアンテナの給電方法や周囲のクリアランスは部品ごとに条件が異なるため、一般的なWi-Fi設計例をそのまま当てはめるのではなく、採用部品の資料を優先してください。

基準レイアウトから変更する場合は、層数、材料厚、線路幅、配線長、アンテナ位置、近接する筐体部品などの差分を一覧化します。変更点が明確になると、どの条件を再計算・再評価すべきか判断しやすくなります。

2. 材料の誘電特性と使用周波数

材料を比較するときは、Dk（比誘電率）やDf（誘電正接）だけを名称のように扱わず、値の測定周波数や測定方法、材料厚などの条件も確認します。同じ「FR-4」という呼称でも、製品や構成が異なれば電気的特性が同一とは限りません。

使用する帯域が2.4GHz、5GHz、6GHzのどれか、RF経路がどの程度の長さか、どの性能要件を満たす必要があるかを先に整理しましょう。そのうえで、一般的な材料で要件を満たせるか、より低損失の材料を検討する必要があるかを判断します。特定の材料が必須だと一律に決めつけず、リファレンス設計、材料データ、試作評価を根拠に選ぶことが大切です。

3. 層数・誘電体厚・連続GND面

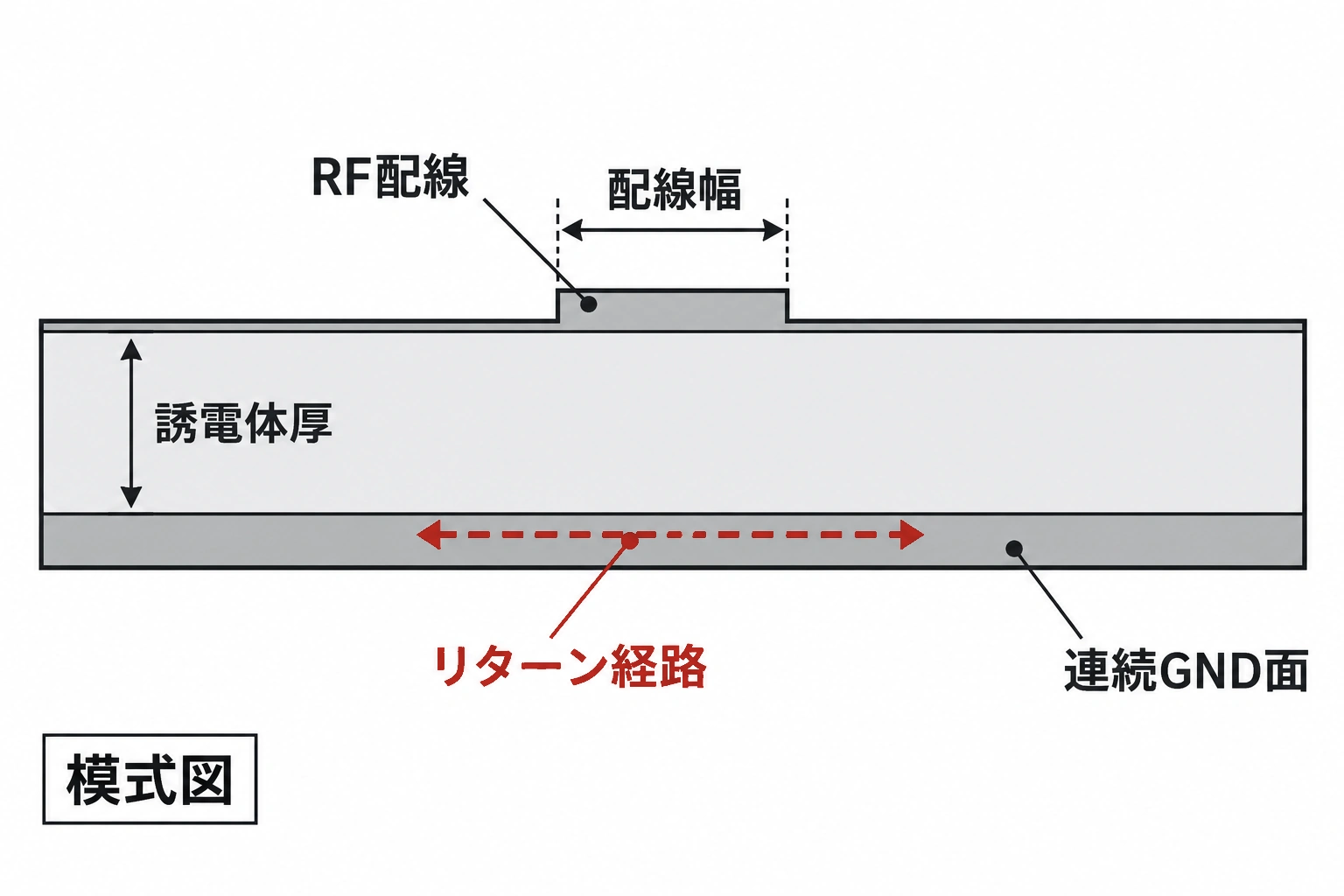

RF給電線に対して、どの層を参照GND面とするか、その間の誘電体厚が設計条件に合っているかを確認します。配線直下のGNDにスリットや大きな欠損があると、リターン経路や線路特性に影響する可能性があるため、RF配線とGND面を一組としてレビューします。

4層構成は選択肢の一つですが、すべてのWi-Fi基板に必須ではありません。2層を含むどの構成が適切かは、採用部品の基準設計、RF線路、電源・デジタル回路の配置、基板サイズなどに応じて検討します。層数だけで良否を判断せず、必要なリターン経路と配線条件を成立させられるかが判断軸です。

4. RF給電線とアンテナ周辺の配置・クリアランス

RF給電線の目標インピーダンス、線幅、長さ、曲がり、ビアの有無、整合部品の位置を、実際に採用するスタックアップと照らし合わせます。基板厚や誘電体厚を変えると線路設計の見直しが必要になる場合があるため、材料・積層を変更した後に以前の配線幅をそのまま使わないようにします。

アンテナのkeep-outやGNDクリアランスは、採用アンテナの仕様に従って設定します。Wi-Fi全般に共通する固定寸法として扱うことはできません。また、裸基板の状態だけでなく、筐体、バッテリー、ディスプレイ、コネクタ、別アンテナなどが近接した実装状態も確認対象に含めます。

5. 基板メーカーとのスタックアップ確認と試作評価

製造に進む前に、材料、層構成、板厚、銅厚、ソルダーレジストなどの前提条件を共有し、RF配線の寸法やインピーダンス設計がその構成で成立するか確認します。製造公差、インピーダンス測定、テストクーポンへの対応可否や条件は、必要性を整理したうえで個別に問い合わせてください。

試作後に何を測るかも事前に決めます。たとえば、伝送線路のインピーダンス確認とアンテナの整合評価は別の評価です。TDRなどで線路を確認することと、VNA等を用いてアンテナの反射特性を確認することを混同せず、測定治具、筐体、バッテリーの配置、測定条件とともに結果を記録します。必要な無線性能の評価方法は、製品要件と評価体制に応じて設計側で定めます。

材料を変更するときは基準設計との差分から判断する

材料、板厚、層数の変更は、RF給電線の特性や損失だけでなく、アンテナ周辺の電磁環境や整合条件にも影響する可能性があります。そのため「同じFR-4だから同等」「低損失材だから必ず改善する」と材料名だけで結論づけるのではなく、変更前後のスタックアップと配線条件を比較します。

代替材料を使う場合は、材料データの測定条件を確認し、実際の層構成に基づいて線路を再検討します。アンテナや筐体条件も変わるなら、その差分を含めて試作評価を計画してください。材料選定は単独のスペック比較ではなく、設計要件、入手性、製造性、コスト、評価結果を合わせて行うものです。

試作依頼前に設計情報をそろえる

基板メーカーへ相談する際は、製造データに加えて、希望する材料・板厚・層構成、RF配線の目標条件、インピーダンス管理の要否、採用するモジュールやアンテナの制約を整理して伝えると、スタックアップ確認を進めやすくなります。まだ仕様が確定していない項目は、確定値のように記載せず、相談事項として分けてください。

PCBgogoでは、プリント基板の試作・製造に向けた相談や見積もりの準備を進められます。Wi-Fi性能評価やアンテナ調整などの設計サービスを前提とせず、必要な製造条件やデータを整理したうえで、基板製造に関する確認事項をご相談ください。

PCBgogoで基板製造について相談する

RF配線やアンテナ周辺の配置は、材料・積層だけでなく実装環境と一体で確認する必要があります。小型機器の設計段階で見落としやすいアンテナ配置の要点は、「Bluetooth小型機器のアンテナレイアウト」も参考にしてください。Wi-Fi専用の条件は採用部品の資料を優先し、個別設計に合わせて判断します。

まとめ

無線LAN基板の材料・積層設計では、特定の材料や層数を先に決めるのではなく、モジュール／SoCとアンテナのリファレンス設計を起点に、誘電特性、層間距離、連続GND面、RF給電線、実装後の周辺環境を順に照合します。試作前にメーカーとの確認事項と試作後の評価方法まで整理しておけば、設計変更時の見落としを減らし、次の判断につなげやすくなります。
