深穴加工は、穴径に対して深さが大きい穴を対象に、工具の到達性、切りくずの排出、切削油の供給、穴の状態をあわせて検討する加工です。穴を深くするだけに見えても、孔の奥では工具を見ながら調整しにくくなります。設計時には、穴径と深さだけでなく、貫通か止まりか、材料、必要な真直度や表面性状まで整理することが大切です。

重要ポイント深穴加工では、工具・切りくず・切削油・要求精度をまとめて考える必要があります。穴径と深さだけで加工可否を決めず、貫通・止まり、材料、検査条件も含めて加工先へ共有しましょう。

深穴加工とは

深穴加工とは、穴径に対して深さの大きい穴を加工する際の、工法と品質管理の考え方です。「どこからを深穴と呼ぶか」に一律の線引きはありません。工具、材料、穴の用途、要求精度によって検討すべき条件が変わるため、特定の深径比だけを加工可否の基準にはできません。

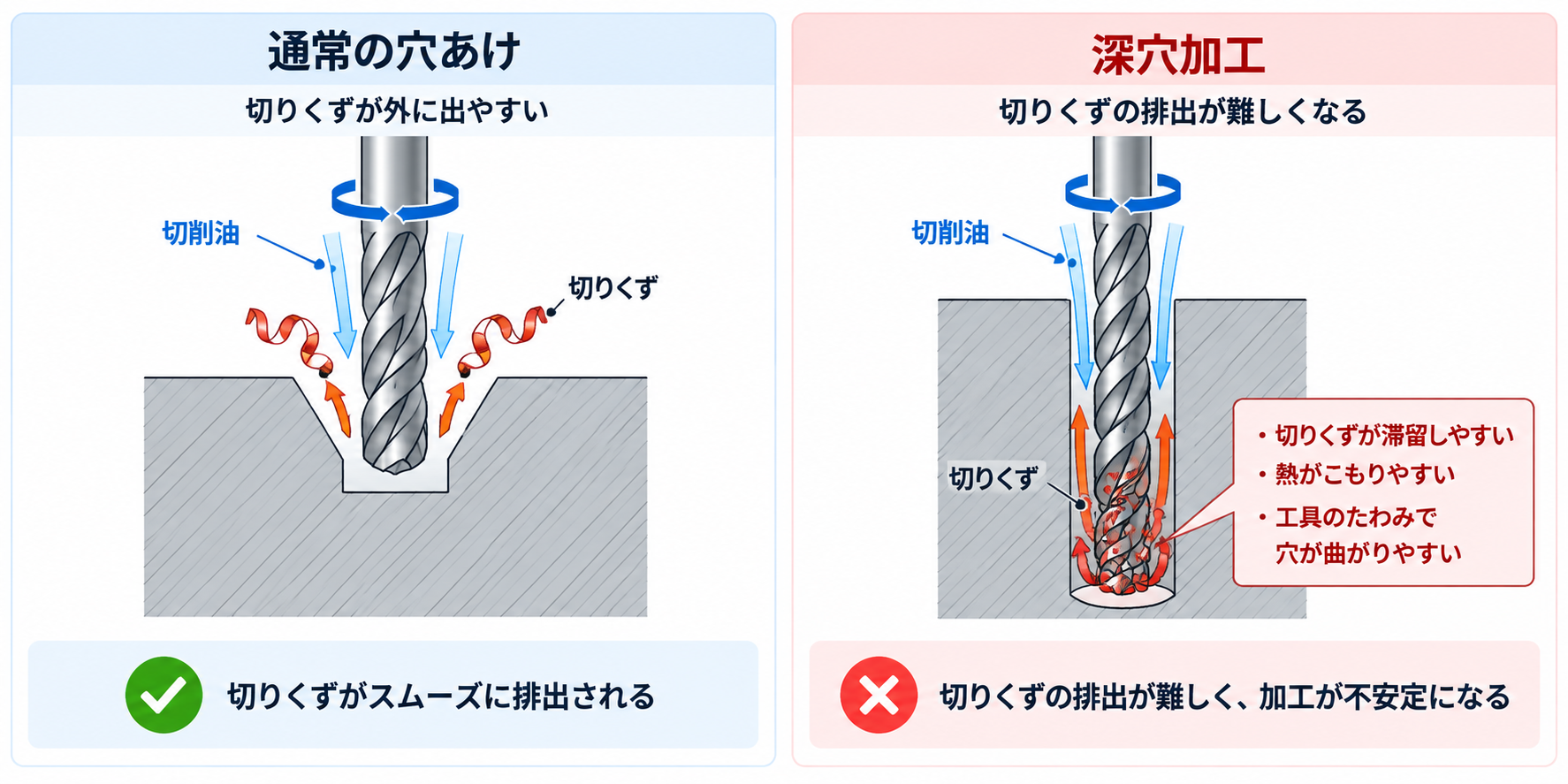

通常の穴あけでも、工具で材料を除去して穴をつくる点は同じです。一方、穴が深くなるほど、切りくずや熱を孔の奥から外へ出しにくくなり、細長い工具の振れやたわみも無視しにくくなります。穴あけの基本的な種類と工程は、「穴あけ加工とは」で解説しています。

なぜ深い穴は加工が難しくなるのか

深穴では、加工点が穴の奥に入るため、切りくずの状態を外側から直接確認しにくくなります。穴が深くなるほど、切りくずを孔の外へ排出する経路が長くなり、工具形状や供給方式に応じた排出の管理が重要になります。切りくずが滞留すると、加工の継続、工具の負荷、穴内面の状態に影響するおそれがあります。

また、切削油は加工点での潤滑・冷却に加え、工法によっては切りくずの排出を助ける役割も担います。深穴では、切削油を工具先端までどのように届けるか、発生した熱や切りくずをどのように管理するかを、材料、工具、穴形状と合わせて確認する必要があります。

さらに、長い工具ほど剛性が下がりやすく、振れやたわみの影響を受けやすくなります。前加工で工具を導入する基準をつくること、ワークを安定して保持すること、必要な品質の評価方法を事前に決めることが、穴曲がりや真直度を考える出発点になります。

深穴加工の主な方法と考え方

深穴に用いられる方法には、ロングドリル／深穴用ドリル、ガンドリル加工、BTA加工などがあります。これらは単なる工具名の違いではなく、工具の案内、切削油の供給、切りくずの排出をどのように成立させるかという考え方が異なります。

表の方法は、穴の深さだけで機械的に選べるものではありません。穴径、材料、貫通穴か止まり穴か、他の加工との位置関係、要求される穴の状態を含めて比較します。たとえば、同じ深さでも入口形状や出口側の制約が異なれば、工具の進入や切りくずの処理条件は変わります。

穴曲がり・真直度を考えるときの確認点

深穴で「精度が必要」と伝えるだけでは、何を評価するのかが明確になりません。穴径、真直度、表面性状、基準面や他の穴に対する位置関係は、それぞれ別の要求です。穴曲がりを抑えたい場合は、許容範囲だけでなく、どの基準からどのように確認するかまで図面で共有すると、加工と検査の前提をそろえやすくなります。

機械製図では、形状や要求事項を図面上で明確に伝えることが基本です。深穴でも、穴の入口・出口、段付きや交差穴、相手部品との接続などを断面図や詳細図で示すと、加工上の注意点を早い段階で確認できます。真直度の値だけを独立して指定するのではなく、その穴が流路、固定、案内、組付けのどの機能に関わるのかも共有しましょう。

図面・見積もり前に共有したい情報

深穴の加工可否や工法を検討するときは、穴の寸法表記だけでは情報が足りない場合があります。2D図面または3D CADデータで穴の全体形状を示し、機能と品質条件をあわせて伝えることが重要です。

• 穴径、深さ、貫通穴か止まり穴か、入口・出口の形状

• 材料、熱処理・表面処理の有無、工程順序に関わる条件

• 穴径、真直度、表面性状、位置関係など、機能に関わる要求と評価方法

• 流路、冷却、固定、組付けなど、深い穴が必要な理由

• 2D図面、断面図、3D CAD、数量、希望納期、検査報告の要否

深穴を含む部品では、穴の寸法だけでなく、材料、数量、要求精度、表面処理、検査条件をあわせて共有することが重要です。PCBgogoへ相談する際も、図面または3D CADデータと加工条件を整理しておくと、見積もり条件の確認を進めやすくなります。

まとめ

深穴加工は、深さだけを基準にするのではなく、工具の剛性、切りくずの排出、切削油の供給、求める穴の状態を一体で確認する加工です。ロングドリル、ガンドリル、BTAの名称だけで決めず、部品の機能、図面、材料、前後工程、検査条件を整理したうえで加工先と相談しましょう。

よくある質問

深穴加工は、どのくらいの深さから必要になりますか？

穴径に対する深さの大きさで検討されることが多いものの、全ての部品に共通する境界値はありません。工具、材料、穴形状、品質要求によって難易度と適した方法が変わるため、穴径と深さを図面で示して確認します。

深穴には、なぜ切削油や切りくずの排出が重要ですか？

加工点が穴の奥にあるため、潤滑・冷却と切りくず排出を十分に考えないと、工具の負荷や穴内面の状態に影響するおそれがあります。具体的な油剤や供給条件は、工法と材料に合わせて判断します。

ガンドリル加工とBTA加工は、どのように使い分けますか？

どちらも深穴向けの代表的な方法ですが、穴径・深さ、材料、要求品質、設備条件、前後工程によって選択が変わります。名称や一般的な適用例だけで決めず、図面の条件を共有して工法を検討しましょう。

深穴加工で穴曲がりが気になる場合、図面で何を確認すべきですか？

穴径だけでなく、真直度、基準面や他の形状に対する位置関係、測定・受入れの考え方を確認します。穴が担う機能と、許容できる状態をあわせて伝えることが重要です。
