重要ポイントウェアラブル基板の材料変更は、材料の一般名称や価格だけで決めず、現行仕様と候補材の差分、製品要求への影響、必要な評価・承認、切替条件を順に確認します。剛性基板とFPCでは見るべき条件が異なるため、実際の構造と使用環境に沿って審査することが重要です。

採用中の材料が入手しにくくなったり、製造拠点や製品仕様が変わったりすると、別の材料へ切り替えられるかを検討する場面があります。しかし、「FR-4相当」「ポリイミド系」といった分類名が同じでも、材料構成や特性、製造条件まで同等とは限りません。

この記事では、ウェアラブル機器向けの剛性基板・FPCを対象に、材料変更の前に押さえたい5項目を整理します。供給リスクを完全になくす方法ではなく、要求と差分を明確にして、変更の影響に応じた評価・承認を進めるための実務ガイドです。

基板材料の変更は代替品探しではなく変更審査

材料の変更理由には、供給終了、納期や割当の変化、製造拠点の変更、材料仕様の改訂、コストや環境要件などがあります。まず、今回の変更が何に起因し、いつまでに何を決める必要があるのかを明確にします。

次に、変更対象を特定します。剛性基板ならラミネートやプリプレグ、FPCならベースフィルムや接着層など、材料のどの部分が変わるのかを確認します。銅箔、カバーレイ、表面処理なども変更される場合は、別の変更点として記録します。

JEITAの品質マネジメント資料でも、材料を含む4M変更では影響評価や関連文書の改訂を確認する考え方が示されています。つまり材料変更は、購買部門だけで完結する品番の置き換えではなく、設計・品質・製造・調達が影響を確認する変更管理として扱います。

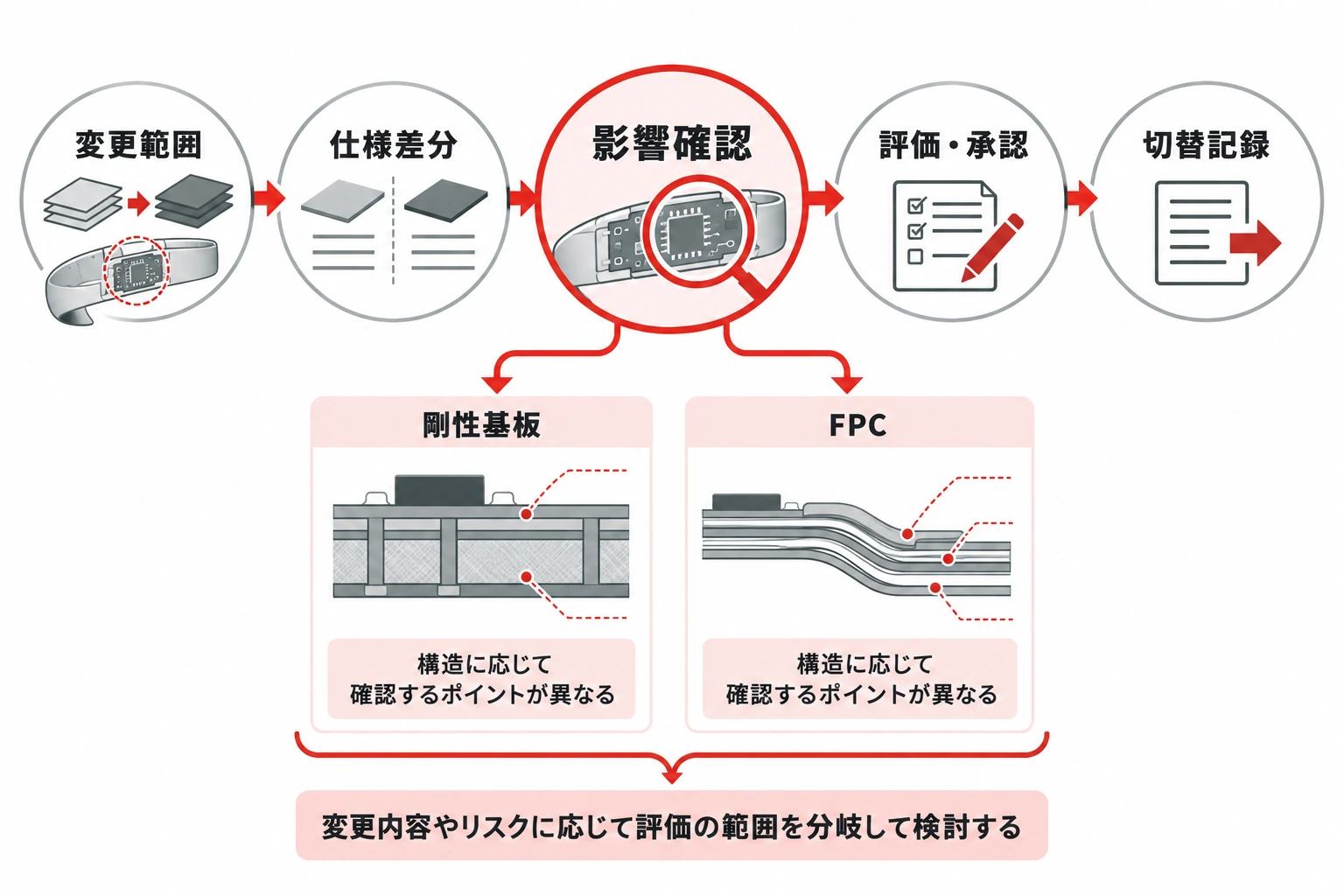

代替材料の影響を確認する5項目

以下の5項目は、材料変更審査を進めるための記事上の整理方法です。全製品に同じ試験を課す規格上の手順ではありません。変更内容と製品要求に応じて、必要な確認範囲を決めてください。

1. 変更対象・適用範囲・現行材料の版を特定する

現行材と候補材について、材料メーカー、製品名、グレード、仕様書の版、製造拠点など、識別に必要な情報をそろえます。基板側は対象品番、リビジョン、スタックアップ、適用ロットも記録します。

材料が基板全体で置き換わるのか、特定層や構成だけ変わるのか、複数品番へ展開するのかも確認します。「FR-4」「PI系」などの大分類だけでは比較対象を特定できません。

2. 製品要求と材料仕様を照合する

基板材料は、用途に関係する特性を材料仕様書で比較します。確認候補には、誘電率・誘電正接、ガラス転移温度や熱膨張、吸湿、剥離強度、寸法安定性、難燃・絶縁に関する要求などがあります。

これらすべてを全製品で一律に評価するわけではありません。高速信号、発熱、薄型化、屈曲、使用環境など、製品の設計要求とつながる項目を選びます。IPC-4101は、剛性・多層基板用のベース材料であるラミネートやプリプレグを扱う規格ですが、規格への適合だけで個別製品の要求を満たすと判断できるわけではありません。

仕様値を比較するときは、測定方法、周波数、温湿度、試験方向、試料厚み、積層構成がそろっているかも見ます。測定条件が違えば、数値だけを並べても同条件での差とは言えない場合があります。

3. 基板設計・加工・組立への影響を確認する

材料の差は、材料特性だけでなく製造や組立にも影響する可能性があります。設計・製造の担当者と、スタックアップ厚、層間接着、インピーダンス、穴あけや積層条件、反り、はんだ付け時の熱履歴など、対象基板に関係する点を確認します。

FPCでは、ベースフィルムと接着剤の構成、銅箔、カバーレイ、曲げ位置や曲げ条件などが確認対象になります。固定された状態で一度曲げる用途と、動作中に繰り返し曲げる用途では要求が異なるため、静的曲げと動的屈曲を同じ条件として扱わないようにします。

ウェアラブル機器の基板構造は製品ごとに異なります。剛性基板、FPC、リジッドフレックス、複数基板の組み合わせなど、実際の構造と筐体・装着条件を基準に判断します。

4. 差分リスクに応じて評価・認証・顧客承認を計画する

仕様書の比較で確認できる点、基板試作や実装評価が必要な点、信頼性試験や認証条件の確認が必要な点を分けます。変更の影響範囲、製品の安全・信頼性要求、顧客との合意内容に応じて、設計レビューや試作評価の範囲を定めます。

試験片、試料数、温湿度、熱サイクル、屈曲回数、合否値などは、製品仕様・材料仕様・顧客要求から設定します。汎用的な数値をそのまま当てはめることはできません。

製品認証や認証材料の使用条件が関係する場合は、候補材の構成・厚み・用途が認証範囲に含まれるか、認証保有者や認証機関に確認します。材料仕様書に記載があること、業界規格の材料要件を満たすこと、顧客承認を得ることは、それぞれ別の確認事項です。

5. 承認・切替・供給記録を維持する

変更審査では、材料情報と評価結果だけでなく、誰が何を承認したか、どの品番・ロットから切り替えるかも残します。たとえば、変更対象、現行仕様、候補材、差分、影響する要求、評価内容、承認者、切替日、旧材在庫の扱いを一つの変更履歴にまとめます。

材料メーカーからPCN（製品・工程変更通知）を受け取る場合は、通知内容の確認責任者と影響評価の手順を決めておきます。通知を受け取っていないことだけを、材料や製造条件に変更がなかった証明として扱わないようにします。

候補材料の事前評価や複数供給元の検討は、供給リスクに備える選択肢です。ただし、複数の供給元があれば性能同等性、即時切替、供給継続が自動的に保証されるわけではありません。

剛性基板とFPCでは材料変更時の確認軸が異なる

ウェアラブル機器では、製品構造によって剛性基板とFPCのどちらを使うか、または両方を組み合わせるかが変わります。下表は一般的な確認観点の例であり、個々の基板に必要な評価を決める代わりにはなりません。

材料分類が同じでも、積層構成、厚み、銅箔、接着剤などが異なれば、設計や加工への影響は変わり得ます。候補材を比較するときは、対象となる材料構成と用途を一組で管理してください。

まとめ：要求・差分・承認をひと続きで管理する

ウェアラブル基板の材料変更では、まず変更対象と現行仕様を特定し、製品要求に関係する材料特性を照合します。そのうえで、設計・加工・組立への影響、必要な試作評価や認証確認、承認と切替記録をつなげて管理します。

代替材は、一般名称や一つの特性値だけでは同等と判断できません。評価項目や承認範囲は基板構造・使用環境・顧客要求に応じて決め、供給上の選択肢と技術的な適合性を分けて確認しましょう。

基板製造やFPCの試作を検討する際は、基板データ、スタックアップ、材料仕様、使用条件、変更箇所を整理しておくと、変更内容の確認を進めやすくなります。PCBgogoの基板製造に関する情報は公式サイトでご確認ください。
