重要ポイント小型高速基板の製造委託先は、同じ仕様・数量・検査条件を提示し、書面で確認できた回答を比べることが基本です。価格だけでなく、データ確認、材料・積層、電気的要求、品質記録、納入条件まで同じ前提で評価します。

製造委託先の候補を比較するとき、ウェブサイトの設備紹介や「対応可能」という表記だけでは、自分の基板をその条件で製造・評価できるかまでは分かりません。とくに高速基板では、材料、層構成、インピーダンス、評価クーポンなどの前提が異なると、見積金額や回答内容をそのまま比べられなくなります。

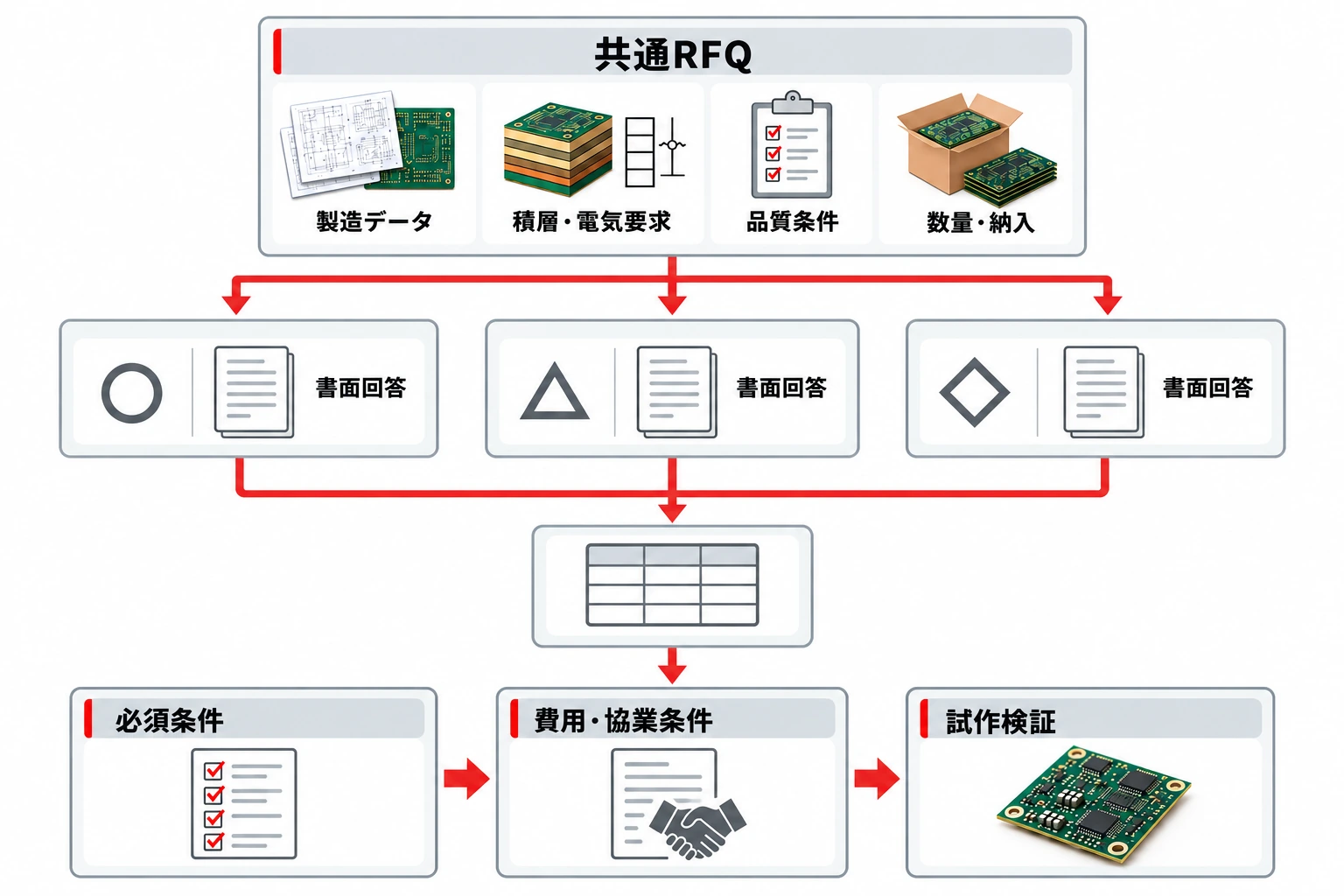

まず見積依頼（RFQ）に必要な共通の仕様パッケージを作り、各社の回答を同じ比較表に記録しましょう。この記事では、国内外の委託先を地域で決めつけず、要求の明確さ、書面回答、試作結果をもとに選定する手順を紹介します。

小型高速基板は板単価だけで比較できない

同じ設計データでも、基板の層数・板厚・銅厚・表面処理、材料や積層構成、数量、受入検査、インピーダンス確認用クーポン（測定用配線パターン）、納入先が違えば、見積の前提も変わります。提示された板単価だけを並べても、含まれる作業や条件がそろっていなければ比較になりません。

評価時は、基板そのものの価格に加えて、設計データの確認・修正、試作の再実施、評価用クーポン、測定・検査記録、輸送・関税、納期変更や不適合時の対応も確認します。これらを一律に費用へ換算する必要はありませんが、見積に含まれるか別途かは明確にしておきます。

比較の第一歩は、候補各社に同じ仕様と数量を提示し、含有範囲・除外事項・未確定条件を分けて回答してもらうことです。条件が異なる提案は、同じ表に並べる前に差分を整理します。

問い合わせ前に共通の仕様パッケージを用意する

見積依頼には、製造側が設計意図と受入条件を読み取れる情報をまとめます。製造データの形式は委託先ごとに対応状況が異なるため、Gerberやドリルデータ、製造図面など必要ファイルをそろえ、ファイル名・版数・更新日を明記します。

IPC-2581は、基板・基板組立品の製造情報をやり取りするためのデータ形式の一例です。設計から製造へのデータ交換に役立つ規格ですが、受け入れ形式や社内運用は委託先ごとに確認し、唯一の提出形式と決めつけないようにします。

仕様パッケージには、次の情報を含めると回答条件をそろえやすくなります。

• Gerber、ドリルデータ、製造図面、readme、版数・更新履歴

• 外形寸法、層数、完成板厚、銅厚、表面処理、レジスト・シルクの指定

• 材料・積層の指定、または代替提案を受ける場合の承認手順

• 制御インピーダンスが必要なネット・層、目標値、公差、基準構造、評価クーポンの要件

• 数量、分納の有無、納入先、希望日、梱包条件

• 受入基準、必要な検査・測定記録、問題発生時の連絡・是正方法

未決定の項目は空欄のままにせず、「委託先の提案を希望」「発注前に協議」などの状態を示します。見積側が置いた仮定と、発注者が求める仕様を混同しないためです。

DFMと設計変更の確認プロセスを比べる

DFM（Design for Manufacturability）は、設計データが製造工程に適合するかを確認する考え方です。委託先を比べる際は、DFMを実施するかどうかだけでなく、いつ問題を通知するか、質問と回答をどう記録するか、承認後にどの版を製造へ渡すかを確認します。

たとえば、データ不備や製造上の懸念を着工前に一覧化し、変更案・影響範囲・承認者を記録できるかを尋ねます。回答速度だけでなく、問題点が具体的か、設計者が判断できる情報がそろっているか、変更履歴が追えるかが比較材料になります。

IPC-2581 Revision Cの説明では、製造側から設計側へDFX情報を双方向に受け渡す機能が紹介されています。ただし、規格の存在だけで各委託先の運用方法が分かるわけではありません。実際にどの形式で質問・回答を管理するか、プロジェクトごとに確認してください。

高速基板では材料・積層・インピーダンスを具体化する

「高速対応」などの一般的な説明だけで、個別設計の要求が満たされるとは限りません。指定材料がある場合は材料名・グレード・代替可否を、積層が重要な場合は誘電体厚さ、銅箔条件、層構成、基準面を含むスタックアップを提示し、見積前提と一致しているかを確認します。

インピーダンス制御を求める場合は、対象ネットと層、目標値、公差、参照する構造、クーポンの位置・形状、測定結果の報告形式を仕様書や書面で合意します。材料や積層の代替提案を受けたときは、インピーダンスだけでなく、損失予算、設計モデル、顧客承認への影響も再確認します。

IPC-6012は剛性基板の適格性・性能を扱う規格で、IPC-6018は高周波（マイクロ波）基板を対象とする規格です。どちらを参照するかは基板の用途・仕様・契約条件によって異なり、「高速」と呼ばれる基板すべてに特定規格が自動適用されるわけではありません。適用する規格、版次、クラス、追加要求を発注資料で明示し、双方で確認します。

品質・検査記録はプロジェクトの受入条件に合わせる

委託先には、プロジェクトで必要となる検査・測定項目と、その結果をどの形式で受け取れるかを確認します。電気的な導通・絶縁確認、寸法・外観、インピーダンス測定、材料ロット情報などは候補になりますが、必要な項目や全数・抜取の扱いは、製品リスクと合意した受入条件に基づいて決めます。

比較時には、検査成績書のサンプル、測定クーポンの仕様、材料・ロットの記録方法、不適合時の隔離・通知・是正の流れを確認します。規格への言及や認証表示があっても、それだけで個別注文の要求が満たされたことにはならないため、対象仕様への適合回答と記録の範囲を確認してください。

IPC-6012Fは剛性プリント基板の適格性・性能に関する仕様として公開されています。標準を発注条件に含める場合は、適用する版次やクラス、顧客固有要求との関係を明確にし、委託先の書面回答と受入記録で確認します。規格本文の内容を確認せず、番号だけを記載して品質を判断するのは避けましょう。

国内外の協業条件は国名でなく契約・運用で比べる

国内外の委託先を比較するときは、所在地から価格・品質・納期を推測せず、見積条件や運用方法を個別に確認します。通貨、見積有効期限、支払条件、輸送・関税の負担、納期の起算点、輸送中の責任、分納や再製作時の扱いを同じ項目で比べます。

技術情報を共有する前に、機密保持や設計データの保管・利用範囲、アクセス権、廃棄方針も確認します。言語、時差、連絡窓口、緊急時のエスカレーション先は、地理的な区分よりも、実際の担当体制と合意した対応手順を評価します。

こうした条件を含む総コストは、同一仕様の見積明細と契約条件をそろえて初めて比較しやすくなります。金額に出ない設計手戻りや輸送余裕を考慮する場合も、根拠のない率を加えず、どのリスクを誰が負うのかを具体的に記録します。

共通の評価表で一次選定し、試作で確かめる

各社からの回答は、要求を満たすかどうかと、協業上の使いやすさを分けて整理します。必須条件に未回答・不適合があれば、価格や印象で補わず、まず追加確認や候補の見直しを行います。

一次選定後は、可能であれば試作や小ロットを通じて、仕様理解、製造データの扱い、検査記録、問題発生時の連絡と是正が合意どおり進むかを確認します。試作結果を記録し、次の発注で見直す項目と継続条件を明確にすると、委託先評価を一度きりの印象で終わらせずに済みます。

まとめ：同じ仕様と証拠で委託先を比較する

小型高速基板の製造委託先は、共通の仕様パッケージを提示し、見積の前提、DFM対応、材料・積層、電気的要求、検査記録、納入・費用条件を同じ枠組みで比べます。国内外という区分やウェブサイト上の一般的な対応表記だけで、品質・価格・納期を決めつけないことが重要です。

適用する規格や受入条件は、製品と契約に合わせて発注資料に明記し、版次・対象範囲を含めて双方で確認します。最終的な判断は、書面回答だけでなく、試作時の記録と問題解決の実績に基づいて更新しましょう。

基板の製造を検討する際は、製造データ、層構成、材料・銅箔条件、インピーダンス要件、数量、納入条件を整理しておくと、委託先への相談を具体化しやすくなります。PCBgogoの基板製造に関する情報は公式サイトでご確認ください。
