重要ポイント基板試作の受入基準は、サンプルが届いてから決めるのではなく、発注前に検査対象・判定根拠・方法・記録を関係者間でそろえておくものです。高速基板でも、必要な検査は用途と設計仕様によって異なります。共通の公差や検査項目をそのまま当てはめず、今回の試作で確認したいリスクから決めましょう。

試作品を受け取った後に「どの図面の版を基準にするか」「インピーダンスの結果はどの条件で判定するか」が曖昧だと、製造側と受入側で合否の解釈がずれることがあります。こうした行き違いを減らすには、基板試作の発注時点で受入基準を検査可能な形にしておくことが大切です。

この記事では、部品を実装していない基板サンプルを対象に、受入基準を決める7つの手順を紹介します。実装後の機能試験や量産監査ではなく、裸基板の初回試作・小ロット品に対する確認範囲に絞って解説します。

高速基板の試作で受入基準を発注前に決める理由

受入基準は、納品後に不具合を探すためだけのチェックリストではありません。設計要求を製造資料へ反映し、どの特性をどの方法で確認するかを事前に合意するための取り決めです。

たとえば、材料や積層構成の指定が製造資料のどこに記載されているか、インピーダンス確認用クーポンを設計に含めるか、測定結果をどの形式で受け取るかは、発注後では変更が難しい場合があります。試作の用途と確認したい性能を先に共有すれば、必要な検査や記録を設計・調達・製造の間で具体化できます。

ここでいう受入は、双方が合意した今回の要求に対してサンプルを確認することです。サンプルの合格だけで、別のロットや長期量産時の品質まで保証されたと判断することはできません。

受入基準に入れる検査項目をどう選ぶ？

検査項目は「高速基板なら一式必要」と考えるのではなく、試作で確認したいリスクと要求仕様から選びます。目視、寸法測定、電気検査、クーポン測定、断面確認では確認できる対象が異なり、互いに代替できるとは限りません。

インピーダンスクーポンの測定は、指定したクーポン構造の特性を確かめる方法です。それだけで実装後のシステム全体の信号品質や、すべての配線経路の性能まで確認できるわけではありません。何を判断するための検査なのかを、項目ごとに明記します。

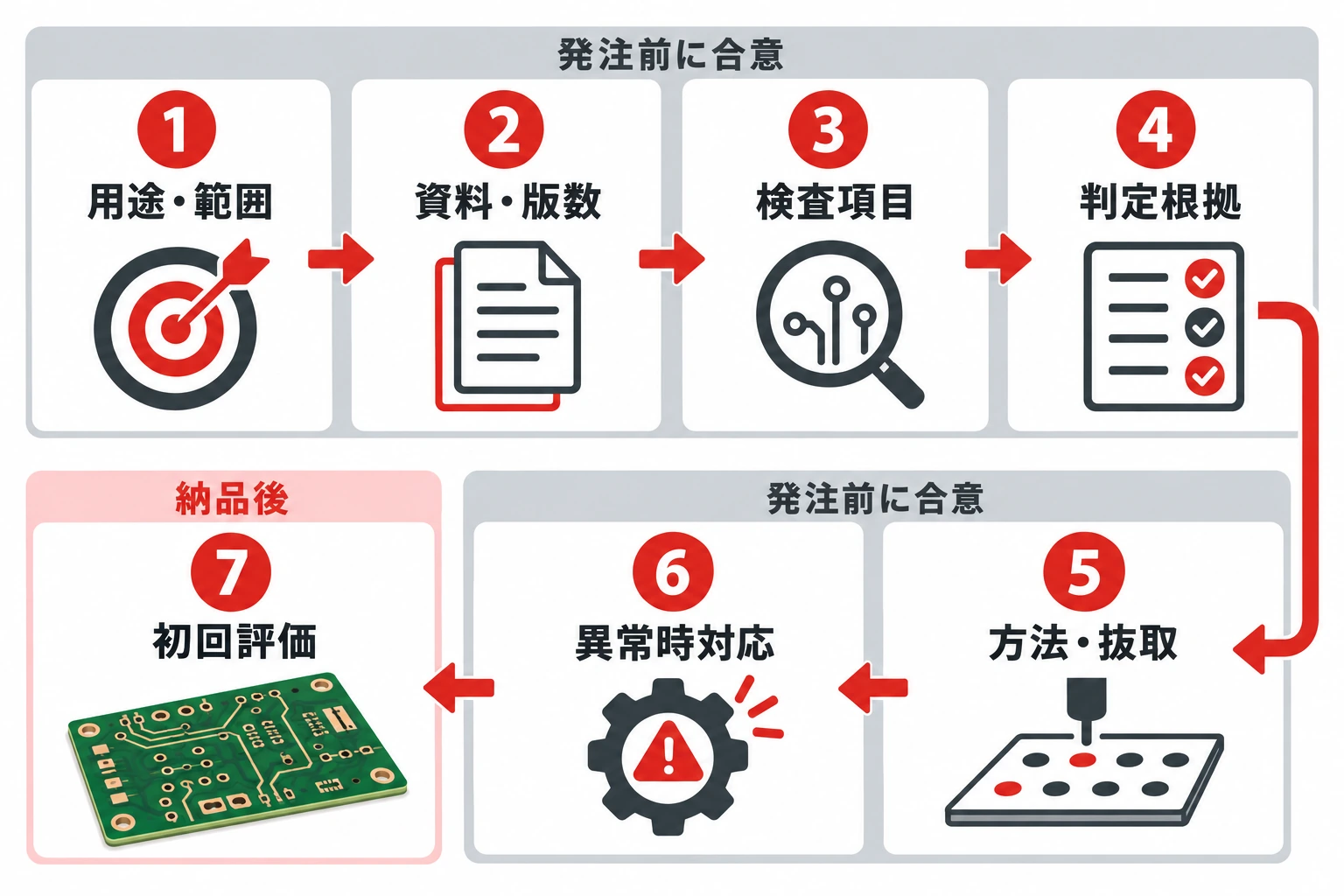

基板サンプルの受入基準を決める7ステップ

ステップ1：試作の用途と受入範囲を決める

まず、サンプルを何に使うかを明確にします。工程確認用、インターフェース検証用、組立前の設計確認用など、用途によって優先する特性が変わるためです。今回の対象が裸基板であること、対象数量、基板番号、設計版、評価段階も合わせて記録します。

ステップ2：製造資料と版数を固定する

製造データ、ドリルデータ、積層図、外形・寸法図、材料指定、技術注記、変更履歴をそろえ、今回の注文に適用する版数を明示します。ファイル間に不一致がある場合は、どちらかを推測で採用せず、発注前に書面で確認します。

ステップ3：確認する特性を必要な範囲に絞る

外観、寸法・構造、電気、材料・積層、高速特性の中から、用途とリスクに関係する項目を選びます。材料構成のように書類で照合する項目と、測定・検査を行う項目を分けておくと、必要な証跡が伝わりやすくなります。

ステップ4：各項目の判定根拠を指定する

判定根拠には、顧客プロジェクト仕様、製造図面、承認済みの変更・逸脱記録、合意したIPC規格などがあります。規格を使う場合は番号・版数・適用分類に加え、注文書や図面で追加要求を指定します。「IPC準拠」の一言だけでは、どの要求を適用するかが特定できません。

ステップ5：検査方法、測定条件、サンプリングを決める

各項目について、検査方法、測定条件、全数確認か抜取検査か、破壊検査で使う試料やクーポン、記録様式、報告時期を決めます。小ロットだから全項目を全数検査する、あるいは一定数だけ抜き取ると一律に決めるのではなく、数量・リスク・適用規格に合わせて関係者間で合意します。

ステップ6：不合格・保留・設計変更時の扱いを決める

要求値を満たさない場合の隔離・連絡先、再測定の条件、再加工・代替案・再製作の承認者を定めます。判定が難しい測定結果をどう扱うか、材料や積層の変更を誰が承認するかも、試作開始前に明らかにしておきます。

ステップ7：初回サンプルで基準の実行性を確認する

受入時には、ロット識別、製造資料の版数、検査結果、測定条件、写真・報告書、承認済みの逸脱を対応付けて保存します。基準に不足があった場合や実施できない項目があった場合は、次回発注に向けて仕様書や検査表を更新します。

IPC規格を参照するときに確認したい版数と適用範囲

IPC-6012Fは、リジッド基板の認定・性能仕様を扱う規格です。公開されている目次には材料、外観、寸法、構造、電気特性、インピーダンス試験、バックドリル穴、サンプルテストクーポン、受入試験などの項目が含まれています。実際の要求値や適用条件は規格本文と注文資料で確認し、目次だけから判定基準を推定しないでください。

IPC-A-600は基板の受入可能性を扱う参照規格で、IPCの改訂表ではRev M（2025年5月）が掲載されています。IPC-6018は高周波（マイクロ波）基板を対象とする性能仕様で、改訂表にRev D（2022年2月）が記載されています。高速デジタル基板がすべて高周波・マイクロ波基板に該当するわけではないため、用途と注文仕様に照らして適用可否を確認します。

IPC規格を指定する場合は、番号だけでなく版数、基板の種類・分類、追加要求を含めて記載します。どの規格を採用するかは製品の用途と顧客要求で決まり、すべての試作に同じ規格やクラスを適用するものではありません。

受入検査表のテンプレート例

以下は、発注前に項目を整理するためのひな形です。数値やサンプリング数は記入例として固定せず、設計図面、プロジェクト仕様、双方で合意した規格・検査方法に基づいて設定してください。

表の「要求値」には単位と判定範囲を記し、「根拠資料」には図面番号や規格の版数を残します。検査方法だけ決めて合否条件を空欄にしたり、数値だけ記して測定条件を省いたりすると再現性のある判定が難しくなるため、両方を対にして記載します。

まとめ：合格条件と検査方法を発注前に合意する

基板試作の受入基準は、今回の試作目的に合わせて検査項目・判定根拠・方法・サンプリング・記録・異常時の扱いを定めるものです。高速基板であっても、すべての案件に同じ検査やIPC分類を適用するのではなく、システム要求と設計資料から必要範囲を決めます。

IPC規格を参照する場合は、対象となる基板や規格の版数、追加要求を注文資料に明記してください。PCBgogoで基板試作を検討する際も、版数をそろえた製造データと受入条件を用意し、必要な検査・記録について発注前に確認することが、認識合わせの出発点になります。
