車載高電圧基板の絶縁設計レビューでは、パターン間の距離だけでなく、どの回路間を絶縁するのか、どの使用条件と要求に基づいて判断するのかを先にそろえる必要があります。電圧だけから一律の距離を決めたり、基板の平面図だけで判定したりすると、部品端子や筐体を含む実際の絶縁経路を見落とす可能性があります。

この記事では、設計レビューで確認したい項目を6つに整理します。特定規格の距離表や合否判定を示すものではなく、適用規格・顧客要求・製品条件をレビューで追跡できる形にするための進め方です。

車載高電圧基板の絶縁設計レビューで最初に揃える情報

レビューを始める前に、対象となる電圧ドメインと絶縁境界を図面上で示します。高電圧回路同士なのか、高電圧回路と低電圧回路なのか、あるいは導電性の筐体・接地部との間なのかによって、確認対象が変わります。

あわせて、通常動作時の電圧だけでなく、設計上考慮する過渡条件、製品の使用環境、実装位置、絶縁の目的、適用する規格・顧客仕様・社内要求を確認します。たとえばISO 6469-3:2021のように、電動車の電気安全を扱う規格には対象となる車両・回路の範囲があります。基板単体の距離要求と車両システム全体の安全要求を同じものとして扱わず、製品に適用される要求を確認してください。

材料、表面処理、コーティング、封止、筐体や固定部品など、絶縁経路に関係する構造も入力情報に含めます。未確定の条件は推測で埋めず、「未確定」として担当者と確認期限を記録してください。

6項目で確認する絶縁設計レビュー

1. 電圧ドメインと絶縁境界を特定する：回路図と基板レイアウトの両方で、評価対象となる導体の組み合わせを明示します。高電圧・低電圧の境界、接地部、シールド、導電性筐体など、どこからどこまでを確認するかを決めます。

2. 設計条件と判断根拠を記録する：通常時・過渡時の電圧条件、使用環境、絶縁の目的、顧客要求などを、適用する規格や社内ルールと対応づけます。規格名だけを記載して終わらず、適用版・対象範囲・判断に使った条件をレビュー記録に残します。

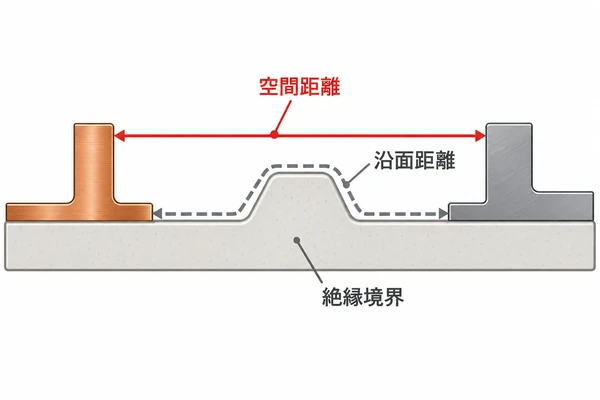

3. 空間距離を空気中の経路で確認する：導体間の最短経路を、基板上の平面距離だけで判断しないようにします。部品リード、端子、ねじ、シールド、筐体などを含め、完成状態で空気中にどの経路ができるか確認します。

4. 沿面距離を絶縁表面に沿って確認する：基板や絶縁部材の表面に沿う経路を確認します。スロットや溝を設ける場合は、形状・加工状態と適用要求を照合します。コーティングや封止も、材料名だけで距離要件の代替と判断せず、適用規格と評価条件に根拠があるかを確認します。




5. 部品・筐体・組立状態を含めて確認する：基板面だけでなく、部品本体と端子、基板端、固定具、筐体、組立公差、位置ずれを含めて見ます。CAD上では離れて見えても、部品の向きや保持構造によって導体間の実際の経路が変わることがあります。

6. 製造データと検証記録を照合する：基板データ、層構成、材料・加工指示、重要寸法、組立条件が設計意図と一致しているか確認します。必要な試験・評価方法、判定基準、担当範囲、結果の保管先も明確にし、後から判断経緯を追えるようにします。

この6項目は設計レビューを進めるための編集上のチェック枠です。特定規格が定める公式な審査手順や、規格適合を保証するチェックリストではありません。

レビューで見落としやすいポイント

• 空間距離と沿面距離を同じ経路として扱う。

• 定格・動作電圧だけで判断し、過渡条件や製品の使用環境、絶縁の目的を確認しない。

• 平面図のパターン間隔だけを見て、部品端子、ねじ、筐体、シールドなどの立体的な経路を見落とす。

• レジスト、コーティング、ポッティング、スロットを、根拠や評価条件なしに必要距離の代わりとして扱う。

• 材料の一般名称だけで絶縁性能を断定し、材料グレードや構造、適用条件を記録しない。

• 設計データと製造データ、組立後の状態を照合せず、設計値だけで完成品の安全性まで判断する。

特に、スロットやコーティングを含む構造は、採用したという事実だけで絶縁性能を判断できません。規格・仕様の適用条件と評価方法を確認し、最終製品の要求を満たすかは製品安全の担当者が判断できる形にします。

製造・評価の関係者と共有する情報

設計側から製造側・評価側へ渡す情報は、図面や製造データだけではありません。絶縁境界図、電圧・過渡条件、適用根拠、材料・積層・表面処理の要求、重要寸法や禁止領域、組立条件、必要な評価項目と判定基準を一緒に共有します。

• どの導体間を評価するかを示した絶縁境界図

• 電圧条件、使用環境、適用規格・顧客要求とその版

• 材料、積層、表面処理、コーティング・封止の仕様と前提

• 部品・筐体・ねじを含む組立図と、重要な位置・寸法の公差

• 必要な検証方法、合否基準、実施担当、記録の保管方法

基板の製造データ確認は、車両・製品全体の電気安全評価や規格適合認証と同じではありません。製造・評価の各担当が確認する範囲と、最終的な安全判断を担う責任者を、プロジェクト内で明確にしてください。

車載高電圧基板の絶縁設計レビューでは、距離の数値を先に当てはめるのではなく、絶縁境界・適用条件・実装状態・判断根拠を一続きで確認することが重要です。未確定の条件を残したまま合否を決めず、設計・製造・評価の担当者が同じ前提と記録を共有できる状態にします。

基板製造を検討する際は、PCBgogoの公式サイトで公開されているサービス範囲をご確認ください。個別の車載規格適合、絶縁設計レビュー、試験・認証の対応を示すものではありません。

PCBgogo - 基板製造のお見積もり製造データと要求仕様を整理したうえで、基板製造のお見積もりをご確認いただけます。基板製造の見積もりを確認する

よくある質問

車載高電圧基板の絶縁距離は、電圧だけで決められますか？

電圧だけでは決められません。対象回路や絶縁の目的、過渡条件、使用環境、適用規格・顧客要求などをそろえたうえで、該当する基準と条件に照らして判断します。固定値を別の製品へそのまま流用しないでください。

空間距離と沿面距離は、どこを確認すればよいですか？

空間距離は導体間の空気中の経路、沿面距離は絶縁表面に沿う経路を確認します。基板パターンだけでなく、部品端子や筐体などを含めた実装状態で対象経路を確認してください。

基板のスロットやコーティングで必要な距離を短縮できますか？

一律には判断できません。適用する規格・仕様、材料や構造、加工状態、評価方法の条件が関係します。採用前に適用根拠と必要な検証を確認し、設計だけで適合を断定しないことが重要です。

製造データの確認だけで、完成品の絶縁安全性を判断できますか？

判断できません。製造データの確認は設計意図との整合を確かめる工程の一つです。完成品の安全性や規格適合は、製品全体の条件と必要な検証結果を踏まえて、責任範囲を持つ担当者が評価する必要があります。
