位置度は、穴や軸などの形体が、基準に対して必要な位置関係を満たしているかを図面で伝えるための幾何公差です。穴径の寸法が合っていても、中心や軸の位置が組付け条件から外れれば、部品が期待どおりに機能しないことがあります。位置度を読むときは、数値だけでなく、対象形体、データム、理論上の位置を対応づけて確認することが重要です。

重要ポイント位置度は、穴や軸の位置を基準に対して管理するための幾何公差です。対象形体・データム・理論寸法をセットで確認し、組付け上必要な位置関係を図面で共有します。

位置度とは

位置度とは、穴、軸、溝などの対象形体が、データムに対して定められた理論上の位置から、どの範囲でずれてよいかを表す幾何公差です。JIS B 0025:1998は、規則正しい形状と不規則な形状の位置を定めるための位置度公差表示方式の原則を扱い、2023年に確認された有効な規格です。

位置度は、全ての寸法を厳しくするための指定ではありません。取付け孔、位置決め孔、軸など、相手部品との組付けや案内に関わる形体について、どの基準に対してどの位置関係が必要かを明確にするために使います。幾何公差全体の種類、データム、公差記入枠の基本は、「幾何公差とは」で確認できます。

位置度は何を管理するのか

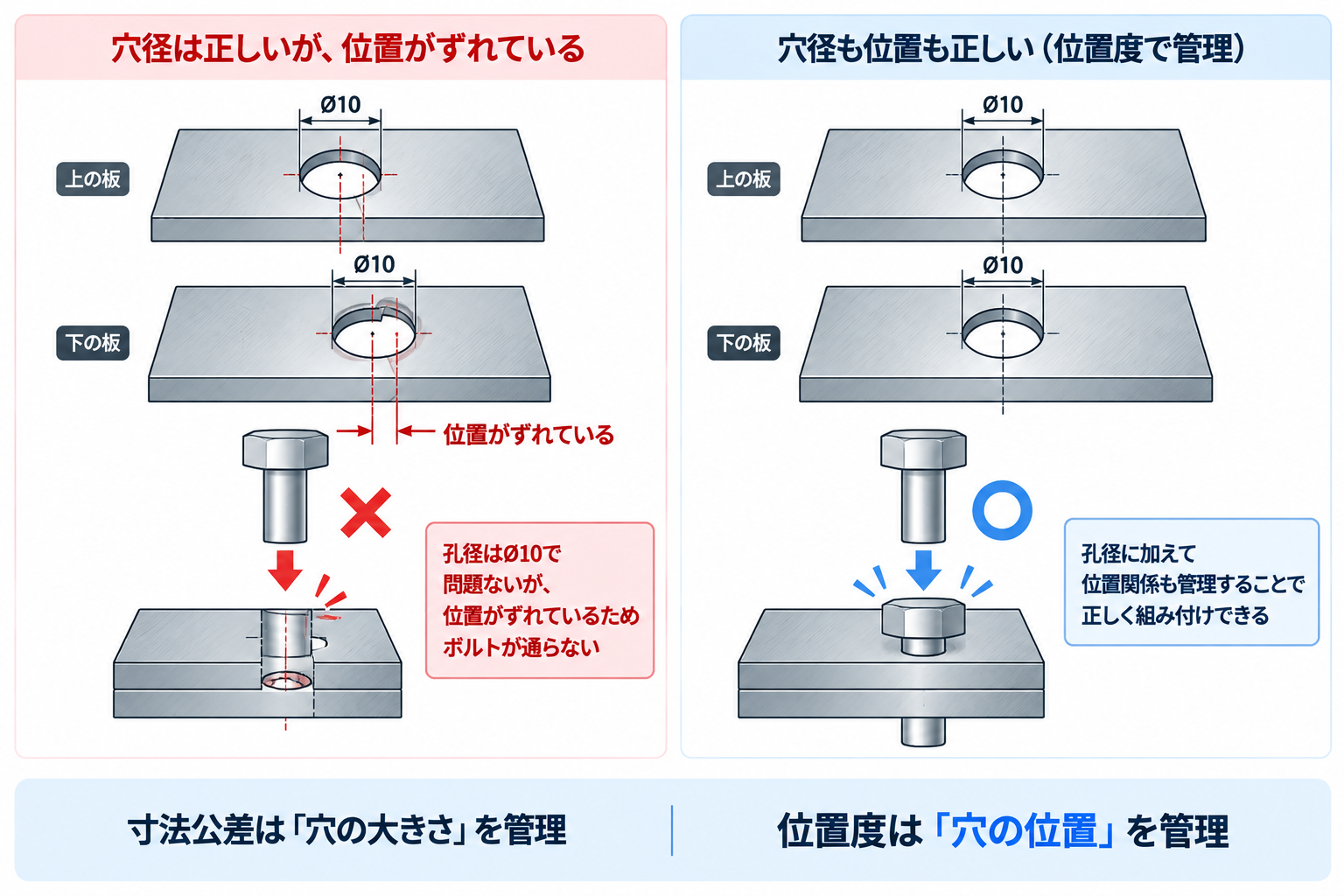

位置度で主に見るのは、穴の中心軸や軸そのもの、中心面などが、指定された基準に対してどこにあるべきかという位置関係です。例えば、穴径が指定範囲に収まっていても、穴の中心が取付け基準からずれていれば、ボルトやピンが通らない、相手部品と位置が合わないといった問題につながるおそれがあります。

一方、穴径は形体の大きさに関する要求です。平面度は一つの面自身の平らさを管理する形状公差であり、位置度とは対象が異なります。取付面と穴の位置関係を考える場合でも、面の平らさと穴の位置は自動的に同時管理されるものではありません。面の要求を確認したい場合は、「平面度とは」を参照してください。

図面で確認するデータム・理論寸法・公差域

位置度の図面は、次の順で読むと整理しやすくなります。まず、どの穴、軸、中心面が対象形体なのかを確認します。次に、どの面・軸・中心面をデータムとして位置や方向の基準にするのかを見ます。データムは単なる記号ではなく、部品を実際に位置決め、固定、組み付けするときの機能上の基準と対応していることが重要です。

理論的に正確な寸法（TED）は、対象形体があるべき理論上の位置を示すために用いられます。ここで示される寸法値を、通常の寸法公差だけで個別に判断するのではなく、位置度の要求とデータム参照を合わせて読みます。最後に、公差記入枠に書かれた位置度と付加記号を確認し、評価する範囲と条件を図面全体から判断します。

寸法公差だけで穴位置を指定する場合との違い

寸法公差では、基準から穴中心までの距離など、個々の寸法の許容範囲を示すことができます。これに対し位置度は、データムと理論寸法を前提に、対象形体がどの位置範囲に入るべきかを管理する考え方です。どちらか一方が常に優れているのではなく、部品の機能と図面で伝えるべき関係によって使い分けます。

複数の穴が相手部品の穴パターンと対応する場合、設計者が確認したいのは、各寸法が個別に収まることだけではなく、穴の中心が組付けに必要な位置関係を満たすことです。このようなとき、対象形体、データム、理論位置を明確にする位置度は、設計・加工・検査の読み違いを減らす助けになります。ただし、位置度を付ければ穴径、姿勢、表面状態まで自動的に満たされるわけではありません。

記号・φ・測定を読むときの注意点

位置度の記号や「φ」の有無は、公差域の解釈に関わる情報です。ただし、記号だけを切り取って一般的な合否や計算方法を決めることはできません。対象形体、データム、理論寸法、図面で指定された規格や注記を合わせて確認します。

測定や受入れの前にも、図面の版、対象形体、データムの設定、評価範囲、検査方法をそろえる必要があります。三次元測定機などの機器名や一つの測定値だけで、全ての図面の位置度を判断することはできません。丸Mのような追加条件がある場合は、解釈や評価に影響するため、適用規格と図面条件を確認してください。本記事では、最大実体公差の計算や測定プログラムは扱いません。

CNC部品で位置度を指定・確認するときの考え方

位置度を指定する前に、どの穴・軸・溝が位置決め、取付け、案内、運動に関わるかを整理します。次に、データムが実際の組付けや固定に使う基準と対応しているかを確認します。機能に関係しない形体まで必要以上に厳しい要求を重ねると、加工・検査の確認項目が増える場合があるため、要求の根拠を明確にすることが大切です。

• 位置関係が重要な穴、軸、溝と、その機能を特定する

• データムが実際の組付け・固定・位置決めの基準と対応しているかを確認する

• 理論寸法、位置度、穴径、他の幾何公差に矛盾や重複がないか見直す

• 相配部品、検査報告、受入れ方法に特別な条件があるかを整理する

• 2D図面、断面図、3D CAD、材料、数量、表面処理をまとめて共有する

位置度を含む図面では、機能に関わる穴・軸とデータムを対応づけ、材料、数量、表面処理、検査条件もあわせて共有することが重要です。PCBgogoへ相談する際も、設計データと要求条件を整理しておくと、見積もり条件の確認を進めやすくなります。

まとめ

位置度は、穴や軸などの形体を、データムに対する理論上の位置関係で管理する幾何公差です。図面では、対象形体、データム、理論寸法、位置度の要求を順に確認します。数値だけを厳しくするのではなく、組付けや位置決めに必要な機能を起点に、加工・検査条件とともに共有しましょう。

よくある質問

位置度と寸法公差は何が違いますか？

寸法公差は長さや直径など、個々の寸法値の許容範囲を示します。位置度は、データムと理論寸法を基準に、穴や軸などの対象形体がどの位置範囲に入るべきかを表します。部品の機能に合わせて、必要な要求を使い分けます。

位置度でデータムが必要なのはなぜですか？

位置は何かを基準にして初めて決まります。データムを示すことで、設計、加工、検査の担当者が、同じ基準から対象形体の位置関係を解釈しやすくなります。

位置度の 「φ」は何を確認すればよいですか？

「φ」は公差域の形状に関わるため、対象形体、データム、理論寸法、図面の注記と合わせて確認します。記号だけで判断せず、適用規格や図面で指定された条件に従いましょう。

丸Mが付いた位置度は、どのように確認すればよいですか？

丸Mは位置度の解釈と評価に関わる追加条件です。一般的な位置度と同じように数値だけで判断せず、対象形体の寸法条件、図面の注記、適用規格を確認してください。具体的な計算や判定方法が必要な場合は、別途、適用規格と加工・検査条件に基づいて確認します。
