平面度は、幾何公差のうち、一つの加工面そのものがどの程度平らに保たれているかを管理する形状公差です。面の大きさや表面粗さが要求を満たしていても、面全体の状態が組付けや密封などの機能に合うとは限りません。図面では、どの面を対象に、なぜ平らさが必要なのかを明確にすることが重要です。

重要ポイント平面度は、一つの面そのものの平らさを管理する形状公差です。表面粗さや平行度とは管理する対象が異なるため、部品の機能と評価対象を確認して指定することが大切です。

平面度とは

平面度は、単一の平面形体に対して、その面がどの程度平らかを評価する考え方です。JIS B 0621:1984は、対象物の形状偏差、姿勢偏差、位置偏差、振れの定義と表示を扱う規格で、2024年に確認された有効な規格です。ISO 12781-1:2011も、単一の完全形体に関する平面度の用語と概念を定義しています。

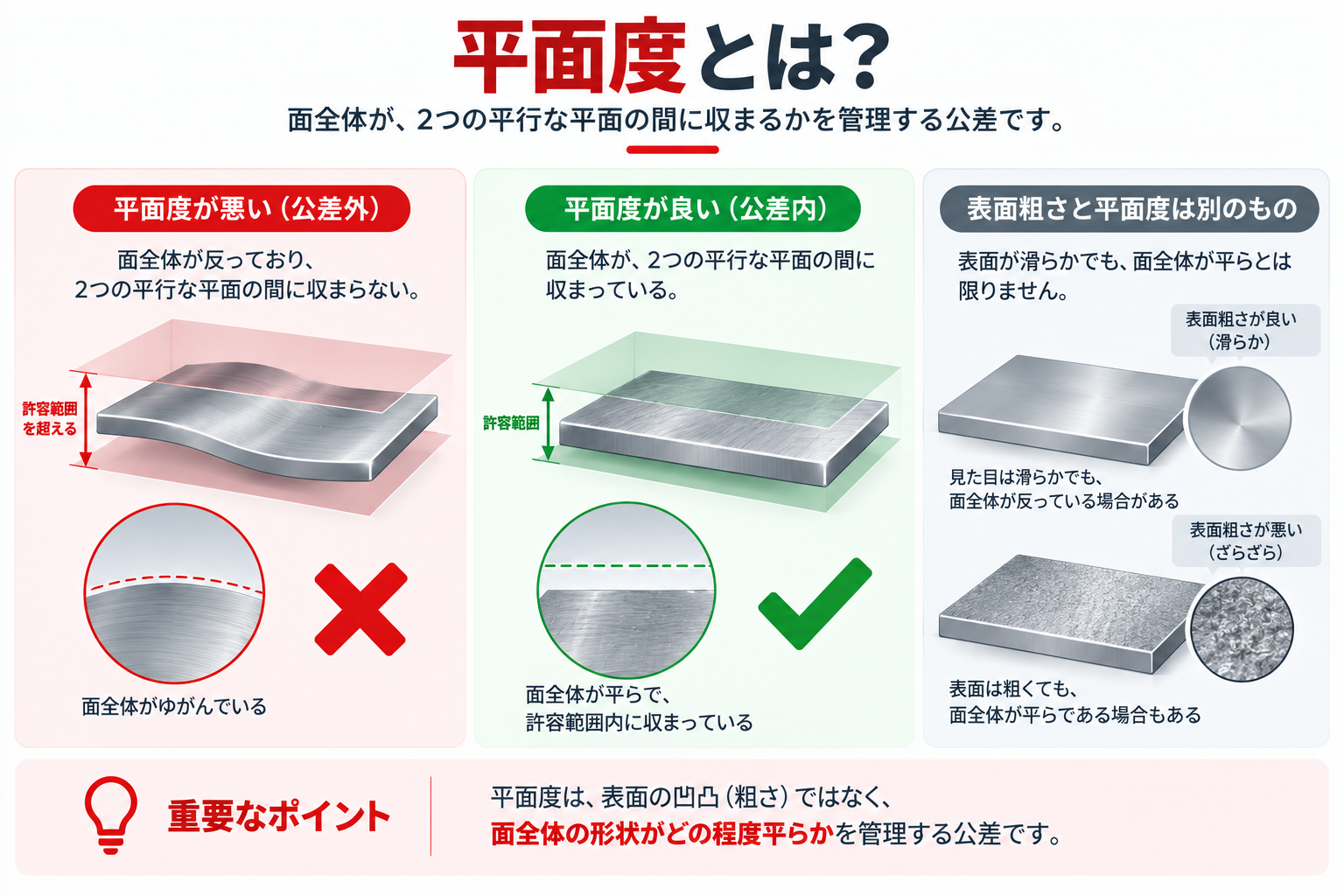

平面度は、面が「完全に凹凸のない状態」であることを求めるものではありません。対象面が二つの平行な平面で囲まれる範囲に収まるかという概念で考えます。図面で指定された条件により、その範囲や評価方法の解釈が決まります。

取付面、密封に関わる面、部品を安定して支える面などでは、面全体の状態が機能に影響する場合があります。ただし、すべての加工面に厳しい平面度が必要なわけではありません。接触、位置決め、組付けの目的から、管理すべき面を選ぶ必要があります。

平面度は何を管理するのか

平面度が管理するのは、指定された一つの面の全体的な平らさです。厚さや幅などの寸法公差は、寸法値の許容範囲を示します。平面度は、同じ面の形状偏差を扱うため、二つを同じものとして読むことはできません。

表面粗さも平面度とは異なります。表面粗さは、表面の微細な状態を表す指標です。一方、平面度は、面全体がどの程度平らかというより大きな範囲の形状を対象にします。表面が滑らかに見えても面全体が平らとは限らず、逆に面全体の平らさが要求内でも、表面粗さの要求を満たすとは限りません。

この違いを分けて考えると、図面で何を伝える必要があるかを整理しやすくなります。寸法、表面粗さ、平面度をすべて付けるかどうかではなく、部品の機能に必要な項目を選びます。

図面で平面度を確認するときの考え方

図面を読むときは、最初に平面度が指示された対象面を特定します。同じ部品に複数の平面があっても、どの面が取付面なのか、どの面が相手部品と接触するのかによって、要求の意味は変わります。

次に、寸法、表面性状、材料、熱処理や表面処理などの条件と矛盾がないかを確認します。加工後の反りや変形を含めて機能を考える必要がある場合は、どの工程後の状態を評価対象にするかも重要です。図面に測定方法、検査報告、受入条件が定められている場合は、その内容をあわせて確認します。

ISO 1101は、工作物の幾何仕様を表す記号言語と解釈規則を扱います。実際の図面と受入判定では、適用する規格、顧客要求、双方の取り決めを優先します。ウェブ上の一般的な説明だけで合否や測定手順を決めることは避けましょう。

平面度と平行度の違い

平面度と平行度は、どちらも面に関する要求として見かけますが、管理する対象が異なります。平面度は一つの面自身を見ます。平行度は、面や軸がデータムに対してどのような姿勢にあるかを見ます。

面そのものが平らであっても、別の基準面に対して平行とは限りません。反対に、基準面との姿勢を管理していても、対象面自身の平らさまで自動的に管理されるわけではありません。どちらが必要かは、部品の機能と組付け時の基準から判断します。

平面度の測定・評価で注意したいこと

平面度の確認には、定盤とダイヤルゲージを使う方法、光学的な方法、非接触測定などがあります。しかし、どの方法が適切かは、工件の大きさ、形状、表面状態、保持状態、測定範囲、図面の評価条件によって異なります。

測定時に工件をどのように置くか、どの範囲を確認するか、どのように測点を取るかで、得られる情報の意味も変わります。そのため、局部的な高低差や一つの量具の読値だけを、あらゆる部品の平面度の合否にそのまま使うことはできません。

検査成績書が必要な場合や、特別な受入条件がある場合は、依頼前に確認しておくことが重要です。測定を依頼する側も、指定面、評価範囲、要求の目的を明確にすることで、加工先との認識を合わせやすくなります。

CNC部品で平面度を指定する前の確認ポイント

平面度を指定する前に、その面が本当にどの機能を担うかを整理します。密封、部品同士の貼り合わせ、位置決め、安定した支持などの条件がある場合は、面全体の状態を管理する意味があります。単に見た目を整えるためだけであれば、別の要求が適している可能性もあります。

• その面が密封、取付け、位置決め、支持のどれに関わるかを確認する

• 面自身の平らさが必要なのか、他の面や軸との姿勢関係が必要なのかを分ける

• 材料、熱処理、表面処理、寸法、装着条件との関係を図面に整理する

• 測定方法、検査報告、受入基準に特別な条件があるかを確認する

• 機能上の根拠がない面まで過度に厳しい要求を重ねていないか見直す

平面度を含む図面では、部品の機能に関わる面と評価条件を明確に共有することが重要です。材料、数量、表面処理、希望納期とあわせて整理しておくと、PCBgogoへの相談や見積もり条件の確認を進めやすくなります。

まとめ

平面度は、一つの面そのものの平らさを管理する形状公差です。寸法公差、表面粗さ、平行度とは対象が異なるため、互いに代用できるものではありません。図面では、対象面の機能、評価条件、他の要求との関係を整理し、必要な平面度を加工先と共有しましょう。
