スマートウォッチ向け基板の薄型化では、基板厚だけを小さくすればよいわけではありません。ディスプレイ、電池、コネクター、FPC、筐体などの高さが限られた空間を分け合い、基板の層構成は信号・電源・GNDの設計や実装、製造条件にも関わります。

検討の出発点は、製品の厚み方向の制約と電気的な要件を整理し、基板厚と層構成を同じ設計条件の中で比較することです。本記事では、スマートウォッチの基板薄型化で確認したい項目と、製造先との仕様確認から試作・組立検証までの進め方を紹介します。特定の層数や板厚を一律の推奨値として示すものではありません。

重要ポイントスマートウォッチの基板薄型化は、基板の厚みだけでなく、層構成・配線要件・部品高さ・筐体内の実装条件を合わせて判断します。基板単体で成立する案でも、組立後の干渉や電気的な制約がないか、最終構造で確認することが重要です。

スマートウォッチの基板を薄型化するとき、厚さだけで決められない理由

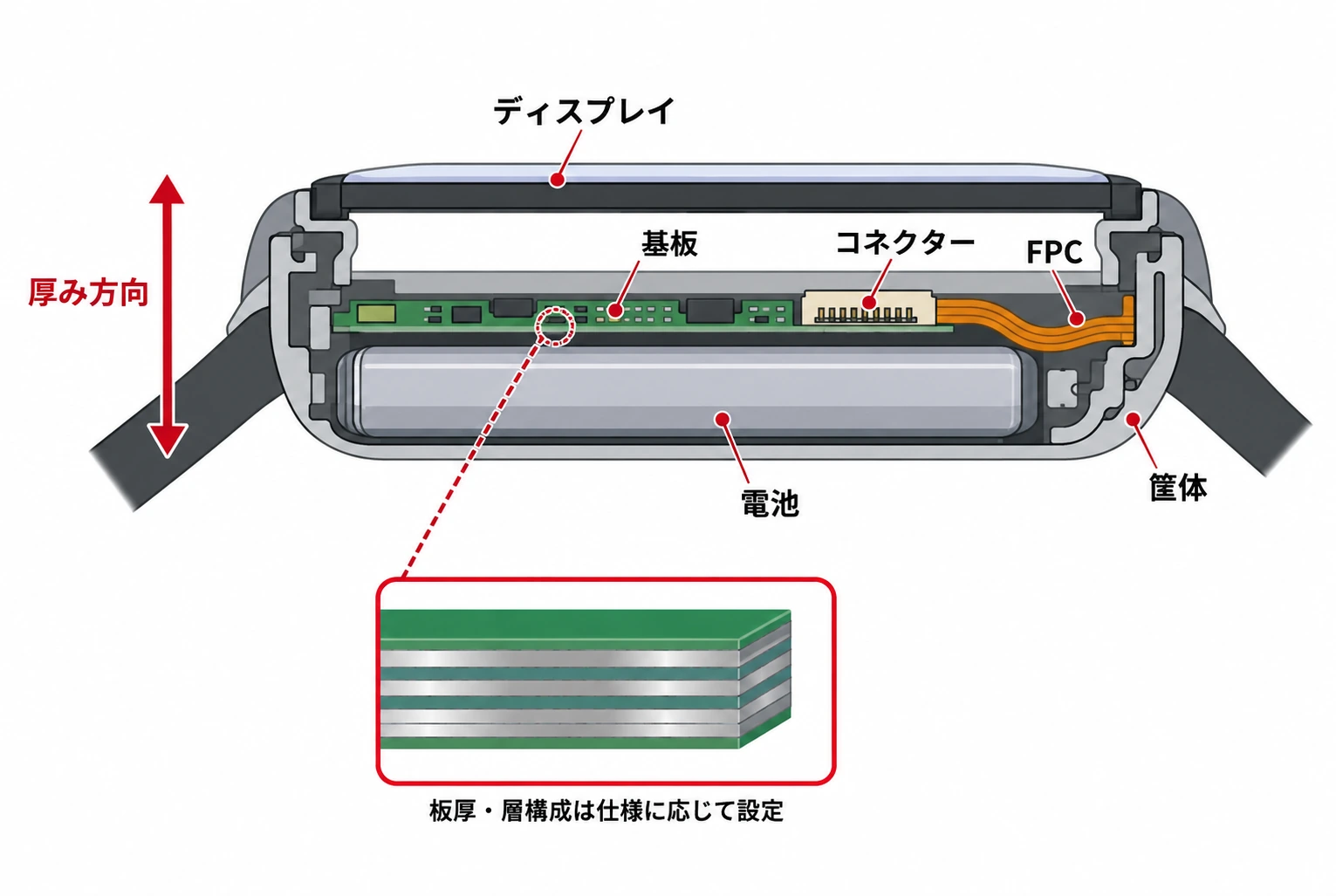

スマートウォッチの内部には、基板のほかにディスプレイ、電池、センサー、コネクター、スピーカーなどの部品が配置されます。製品の外形厚に余裕がない場合、基板を薄くするだけでなく、部品の実装高さ、コネクターの嵌合方向、FPCの取り回し、筐体のリブや固定部まで含めた空間配分が必要です。

例えば、基板厚を抑えても、コネクター本体やはんだ接合部が厚み方向の制約になることがあります。電池やディスプレイとの位置関係によっては、基板を局所的に逃がす設計やFPC接続を検討する場合もあります。ただし、特定の構造が常に薄型化に有利とは限らず、組立性、固定方法、電気的な接続条件を合わせて比較します。

まず製品の断面や3Dデータから、基板が占められる範囲、部品高さ、筐体との隙間、ねじ・支持部などの位置を整理します。そのうえで、基板に求める回路機能や実装条件を照らし合わせると、薄型化の対象と変更できない制約を分けやすくなります。

基板厚と層構成を分けて整理する

基板厚は完成した基板の厚み、層構成は導体層と絶縁層をどのように積み重ねるかを示す設計情報です。両者は関係しますが、同じ意味ではありません。層数を変えずに材料や絶縁層の構成を見直す場合もあれば、回路要件に応じて層数そのものを変更する場合もあります。

完成厚は、コア材やプリプレグなどの絶縁材料、銅層、積層条件などを組み合わせて決まります。実際に指定する板厚と許容差の定義、測定箇所、適用する製造条件は、図面・仕様書と製造先の取り決めで明確にしてください。本記事では一般的な積層理論を網羅するのではなく、スマートウォッチの薄型化との関係に絞って考えます。

基板の総厚を構成する要素

積層を検討するときは、基板の外形と完成厚だけでなく、各層の用途、絶縁層の構成、銅の条件、表面処理や実装上の制約を製造仕様に照らして確認します。スタックアップ案は、必要な回路性能と製造可能な構造の両方を満たす必要があります。具体的な構成や公差を、別の製品で使われた数値からそのまま流用しないでください。

層数を減らす前に電源・GND・信号要件を確認する

層数を減らすと配線に使える層や電源・GNDの構成が変わり、部品配置や信号の引き回しに影響する可能性があります。一方、層数を増やせば自動的に性能や信頼性が高まるわけでもありません。必要な信号の種類と速度、電源供給、GNDの連続性、配線密度、部品配置を整理し、その回路に適した構成を比較します。

高速信号や無線回路を含む場合は、インピーダンスやリターンパスなどの要求を対象部品・インターフェースの仕様に基づいて確認します。無線アンテナの具体的な配置や整合は別の設計論点であり、層構成を薄くするために必要な条件を崩していないかを回路・RF担当者と確認してください。

薄型化と電気性能・機械強度・製造性のバランスを取る

基板を薄くする案を評価するときは、電気性能だけでなく、基板の支持方法や組立時の荷重、基板外形、部品の配置も確認します。薄型化によるたわみや取り扱い上のリスクが問題になるかどうかは、基板の寸法、形状、材料、銅の分布、固定方法、組立工程などによって変わります。板厚だけから強度や寿命を断定することはできません。

製造面では、希望する層構成・完成厚・銅条件・穴やパターンなどの要求が、対象の製造工程で成立するかを早い段階で確認します。薄型化案を設計側だけで確定するのではなく、製造先にスタックアップと図面条件を提示し、設計ルールや公差、工程上の注意点についてDFM確認を依頼すると、試作後の仕様変更を減らしやすくなります。

コネクター・FPC・電池を含めて厚み方向の実装を確認する

スマートウォッチでは、基板上の部品高さと、基板の上・下に配置される部品や構造物の高さを合わせて検討します。コネクターは本体高さだけでなく、相手側部品との嵌合、挿抜方向、実装ランド、はんだ部、組立工具や作業スペースも確認対象です。低背部品を選ぶ場合も、製品条件に必要な保持力や接続条件を満たすかを仕様で確かめます。

FPCを使う設計では、接続部の位置、曲げる場所、固定方法、組立時の動きや応力を区別します。単にFPCへ置き換えれば薄型化できるとは限らず、固定された接続部と繰り返し動く部分では確認すべき条件が異なります。電池やディスプレイとの干渉、FPCの折り返しスペース、組立順序も断面や3Dデータで確認してください。

製造先と仕様をすり合わせ、試作・組立状態で検証する

薄型化案を製造先へ相談するときは、基板外形、希望完成厚と許容差、層構成、銅条件、使用材料、インピーダンス要件、部品実装や筐体との取り合いなど、判断に必要な情報をそろえます。未決定の項目は仮定を明記し、製造先からの確認事項と設計側の要求を分けて管理します。製造可否や対応値は、個別の仕様・工程条件に基づいて確認してください。

試作後は、基板の完成厚や反りなど図面で定めた項目を測定し、コネクターの嵌合、FPC接続、筐体への組み込み、部品との干渉を実際の組立状態で確認します。さらに、電源・信号などの機能確認を行い、設計時の前提と結果を照合します。サンプルの構成や測定方法を記録しておくと、変更案を比較しやすくなります。

まとめ｜スマートウォッチ基板の薄型化で確認したいこと

スマートウォッチ向け基板の薄型化では、完成厚と層構成を区別しながら、電気要件、部品高さ、コネクターやFPC、電池、筐体内の支持・固定条件をまとめて検討します。層数や厚さだけを単独で最適化しても、回路要件や製造・組立条件に合わなければ製品として成立しません。

設計を進める際は、厚み方向の制約と回路要件を整理し、製造先とスタックアップ・公差をすり合わせたうえで、試作基板を最終構造に組み込んで検証します。基板製造を検討する際は、PCBgogo日本語サイトでサービス内容を確認できます。

よくある質問

スマートウォッチの基板は薄いほどよいですか？

必ずしもそうではありません。基板厚を抑えると、製品内の空間配分には有利な場合がありますが、回路要件、基板の支持・固定、組立条件、製造仕様も満たす必要があります。最終製品の構造と要求に合わせて判断します。

基板の厚さは層数だけで決まりますか？

いいえ。層数に加えて、絶縁層やコア材の構成、銅層、積層条件などが関係します。指定する完成厚と公差の定義は、製造先と図面・仕様書で確認してください。

基板の層数を減らすと何に影響しますか？

配線に使える層、電源・GNDの構成、信号の引き回し、部品配置などに影響する可能性があります。必要な信号や電源条件、配線密度を確認せず、層数だけを減らす判断は避けます。

基板厚や層構成は誰と確認すればよいですか？

回路・基板設計の担当者が電気要件と構造条件を整理し、基板製造先とスタックアップや公差、製造ルールを確認します。その後、試作基板を筐体や部品と組み合わせ、組立性と機能を評価します。
