ポータブルスピーカーで底ノイズや再生中の雑音が聞こえても、原因が電源回路とは限りません。電源ラインを通る伝導、共通の帰路で生じる電位変動、スイッチング部からの電磁結合など、複数の経路を切り分ける必要があります。本記事では、電源・アンプ基板の確認順序と、対策を決める際の注意点を整理します。

ポータブルスピーカーで電源ノイズが音声に現れる経路

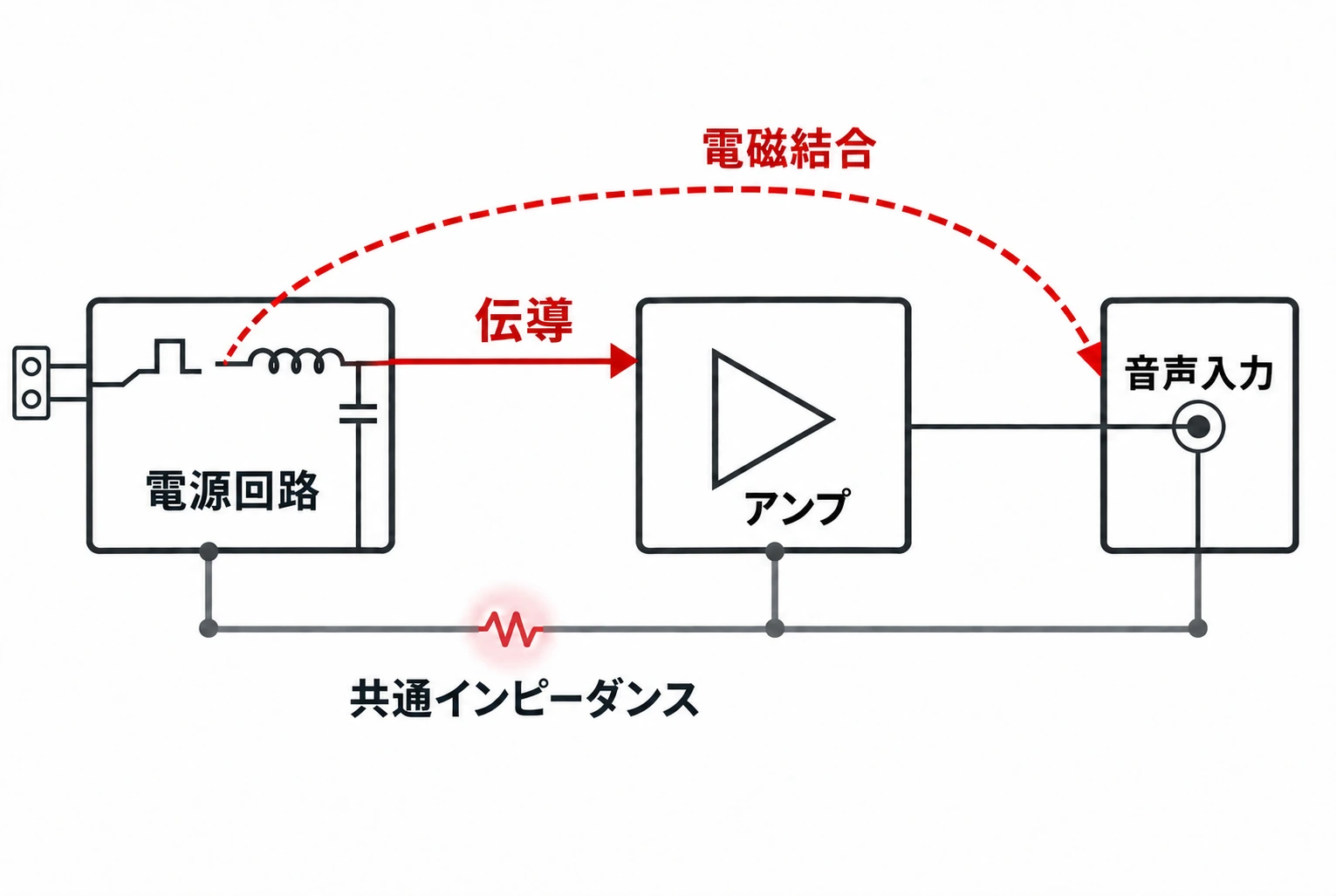

電源ノイズが音声に現れる経路は、大きく三つに分けて考えられます。

• 電源ラインを通る伝導：電源電圧の変動がアンプや前段回路へ伝わる。

• 共通インピーダンス結合：大きな電流が共通の配線や銅箔を流れ、基準電位に変動を生じさせる。

• 電磁結合：スイッチングノード、インダクター、アンプ出力などの変化が、近くの音声入力へ容量性・磁界結合する。

スイッチング電源では、大きなパルス電流が流れる経路と、微小な信号を扱う経路が近接しやすく、配線や部品配置によってノイズの回り込み方が変わります。電源ノイズが可聴音として現れるかどうかは、結合先の回路や動作条件にも左右されるため、「スイッチング周波数の成分があるから必ず聞こえる」とは限りません。

電源回路とアンプの高周波電流ループを確認する

レイアウトでは、まず採用する電源ICとアンプのデータシート・推奨レイアウトを見て、スイッチングノードと高 di/dt の電流ループを特定します。入力コンデンサー、スイッチ素子、インダクターなどを含む電流経路が広がると、寄生インダクタンスや不要な結合が増える可能性があります。部品の配置と帰路を含めてループを小さくするのが、最初に確認したい点です。

デカップリング部品は、単に電源ピンの近くへ置くだけでなく、電流がどこから流れ、どこへ戻るかを確認します。Class-Dアンプを使う場合は、スイッチング出力や電源・グラウンドの扱いが機種ごとに異なるため、他のアンプの配置例をそのまま転用せず、対象ICの資料を優先してください。

音声入力とグラウンドの帰路を分けて考える

低レベルの音声入力やフィードバックなどの敏感な信号線は、スイッチングノード、インダクター、大電流ループから距離を取り、不要な並走や大きな配線ループを避けます。ただし、単純に離隔距離だけを決めることはできません。基板の層構成、信号の帰路、部品配置、筐体やケーブルとの関係を合わせて確認します。

グラウンドも、アナログ用とパワー用を機械的に分割すれば解決するわけではありません。重要なのは、電流がどの経路を流れ、音声回路の基準電位とどこを共有するかを追うことです。連続した基準面を使う場合も、電源・出力電流の帰路が敏感な入力回路の下や近くを通らないか、回路図と基板レイアウトの両方で確認します。

フィルターを追加する前にノイズの条件を切り分ける

フェライトビーズ、RC・LCフィルター、スナバーなどは、特定のノイズ経路に対する選択肢ですが、常に有効とは限りません。部品を追加すると電圧降下、過渡応答、電源安定性、効率などに影響することがあるため、原因と対象回路を確認してから採否を判断します。定数や接続位置は、対象ICの資料と実測に基づいて決めます。

切り分けでは、待機時と再生時、音量、入力信号、電源条件、負荷などを一つずつ変え、ノイズの変化を記録します。症状の変化は原因候補を絞る手掛かりになりますが、それだけで故障箇所を断定できません。測定時はプローブの接地方法や測定帯域も結果に影響するため、条件をそろえて比較します。

機械振動による基板のたわみや接合部への負荷は、電気的なノイズとは別の確認事項です。「ポータブルスピーカー基板の振動対策」では、振動の伝達経路や支持・固定の考え方を解説しています。

電源・アンプ基板のノイズ対策では、フィルターを先に追加するのではなく、電流の帰路と敏感な信号への結合経路を確認することが出発点です。PCBgogoでは、基板製造に関する情報をご案内しています。設計データを製造へ進める際は、部品配置や層構成に加え、対象ICの推奨条件も関係者間で共有しましょう。

まとめ

ポータブルスピーカーの音声ノイズは、電源伝導、共通インピーダンス、電磁結合など複数の経路から生じる可能性があります。電源回路とアンプの電流ループ、音声入力の位置、グラウンドの帰路を確認し、条件を切り分けて評価します。フィルターやグラウンド分割を一律の解決策とせず、採用ICの資料と実測に基づいて判断してください。

よくある質問

スピーカーの電源ノイズはなぜ音声に混入しますか？

電源ラインを通る伝導、共通の帰路で生じる電位変動、スイッチング部からの電磁結合などが考えられます。どの経路が関係するかは回路構成や動作条件を確認して判断します。

アナロググラウンドとパワーグラウンドは分けるべきですか？

一律に分割するのではなく、回路方式とICの推奨レイアウトに沿って電流の帰路を確認します。分割や接続位置を変更すると、かえって帰路が遠回りになる場合があります。

電源ノイズにはフェライトビーズを追加すればよいですか？

フェライトビーズは選択肢の一つですが、ノイズの経路や負荷条件によって効果は変わります。電圧降下や過渡応答なども確認し、回路と実測に基づいて選定してください。
