多層プリント基板の内層回路は、積層後には外部から直接確認しにくく、問題が見つかっても容易に修正できません。だからこそ、品質は完成後の検査だけで判断するのではなく、内層が積層工程へ進む前に確認しておくことが重要です。

本記事では、内層回路を積層工程へ送る前に確認する4つのポイントと、それぞれが完成基板へ与える影響を整理します。設計データを製造へ引き渡す前の確認にもお役立てください。

内層回路とは？積層後に修正しにくい理由

内層回路とは、4層以上の多層プリント基板で表面層と裏面層の間に配置される導体パターンです。信号配線、グランド（GND）層、電源層などの役割を担い、その配置はプリント基板の層構成によって決まります。

内層の回路は、プリプレグなどの絶縁材料とともに積層されます。積層後は回路が基板内部に封じられるため、断線、短絡、位置ずれ、層間の密着不足といった問題を後工程で取り除くことは簡単ではありません。

内層回路の積層前検査はどの工程で行われるのか

内層回路は、コア材の銅箔にパターンを形成した後、積層工程へ進みます。工程全体を詳しく追う必要はありませんが、品質確認の位置を押さえるために、基本の流れだけ把握しておきましょう。

1. 前処理：銅箔表面を整え、回路形成の準備をします。

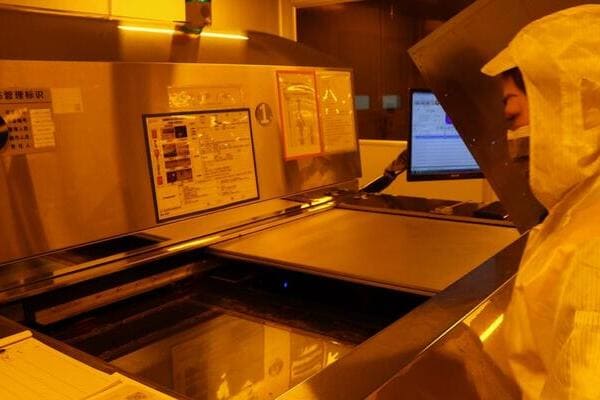

2. イメージング・エッチング：設計データに基づいて回路パターンを形成します。仕様によってはLDIが用いられます。

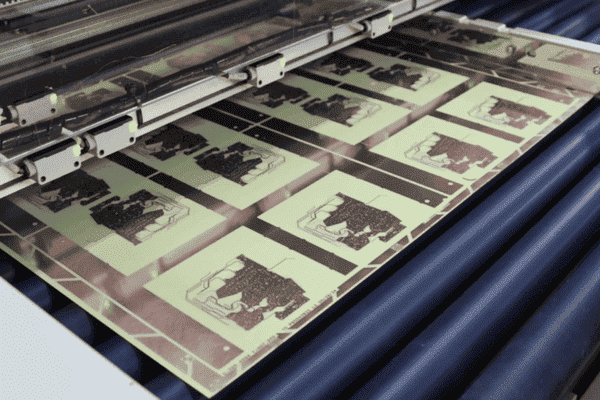

3. AOI検査：断線、短絡、残銅、欠けなど、形成済みパターンの不良を積層前に確認します。

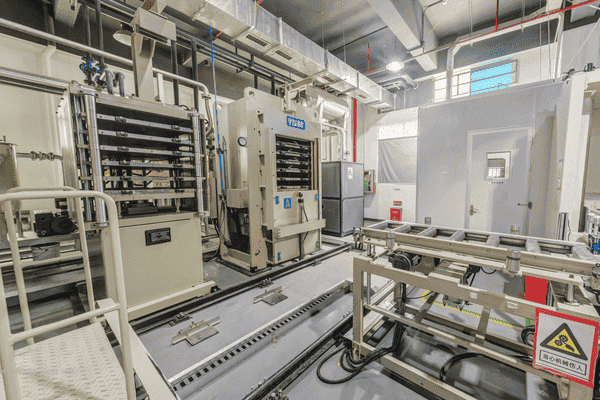

4. 粗化・位置合わせ・積層準備：銅表面をプリプレグと密着しやすい状態に整え、必要な位置関係を確認して積層工程へ進みます。

積層前検査で確認したい4つのポイント

積層前の確認は、単に「回路が描かれているか」を見る作業ではありません。回路の形状、欠陥、位置関係、そして次の材料と接着できる表面状態までを、完成基板への影響と結び付けて確認します。

銅表面の粗化は、銅箔の表面積を増やし、プリプレグとの密着性を高めるための積層前処理です。本記事では処理方法の比較には踏み込みませんが、内層回路の品質を考える際には、回路形状だけでなく表面状態も確認対象になることを押さえておく必要があります。

積層前検査が完成基板に与える影響

4つの確認ポイントは、それぞれ独立しているように見えて、完成基板の品質ではつながっています。例えば、回路形状や位置関係の不備は導通・絶縁や設計条件の再現性に、銅表面とプリプレグの密着状態は層間の結合に関わります。

内層回路の問題は、完成基板の検査で初めて見つけるよりも、積層前に見つける方が対応の選択肢を確保しやすくなります。積層後は、原因の切り分けに加えて、使用した材料や後工程の工数まで含めた損失が発生します。

一方、積層前に内層回路を検査すれば、不良を基板内部に封じ込める前に除外・見直しできます。結果として、廃棄リスクと、後工程での検査・是正に要する負担を抑えやすくなります。

そのため、多層プリント基板では完成後の検査だけでなく、内層回路を積層工程へ送る前の確認が、信頼性をつくる工程の一部になります。

PCBgogoの積層前検査と設計データサポート

PCBgogoでは、内層回路に関して、設計データの製造性確認、回路イメージングとエッチングの管理、AOI検査、内層テストを通じて、積層前の段階で確認すべき課題を早期に把握できるよう支援しています。

内層銅表面の粗化については、ブラウン処理に対応しています。これは積層前に銅表面をプリプレグと密着しやすい状態に整える工程であり、積層前検査で確認する表面状態にも関わる要素の一つです。

多層プリント基板の製造では、層構成、内層の極性、配線条件、穴と内層導体の関係などを、個別ではなく関連する製造条件として確認することが大切です。設計データを事前に確認したい場合は、オンラインガーバービューア（Gerber Viewer）をご利用いただけます。

多層プリント基板の製造をご検討の場合は、層構成や設計データを添えて、プリント基板製造のお見積もりページからご相談ください。
