多セルのリチウムイオン電池パックでは、パック全体の電圧だけでなく、直列接続された各セルの状態を把握し、異常時に充放電経路を制御する保護回路が必要です。基板設計では、セル電圧の計測、電流・温度の検出、保護FETの制御、セルバランスを個別の機能ではなく、一つのシステムとして検討します。

設計の要点セル単位の電圧監視、パック電流・温度の検出、異常時の遮断、セルバランスを一連の機能として設計します。保護ICの機能だけで安全性が決まるわけではなく、検出配線、電流経路、放熱、実機評価まで含めた確認が重要です。

多セル保護回路はセル単位の監視とパック電流検出で成り立つ

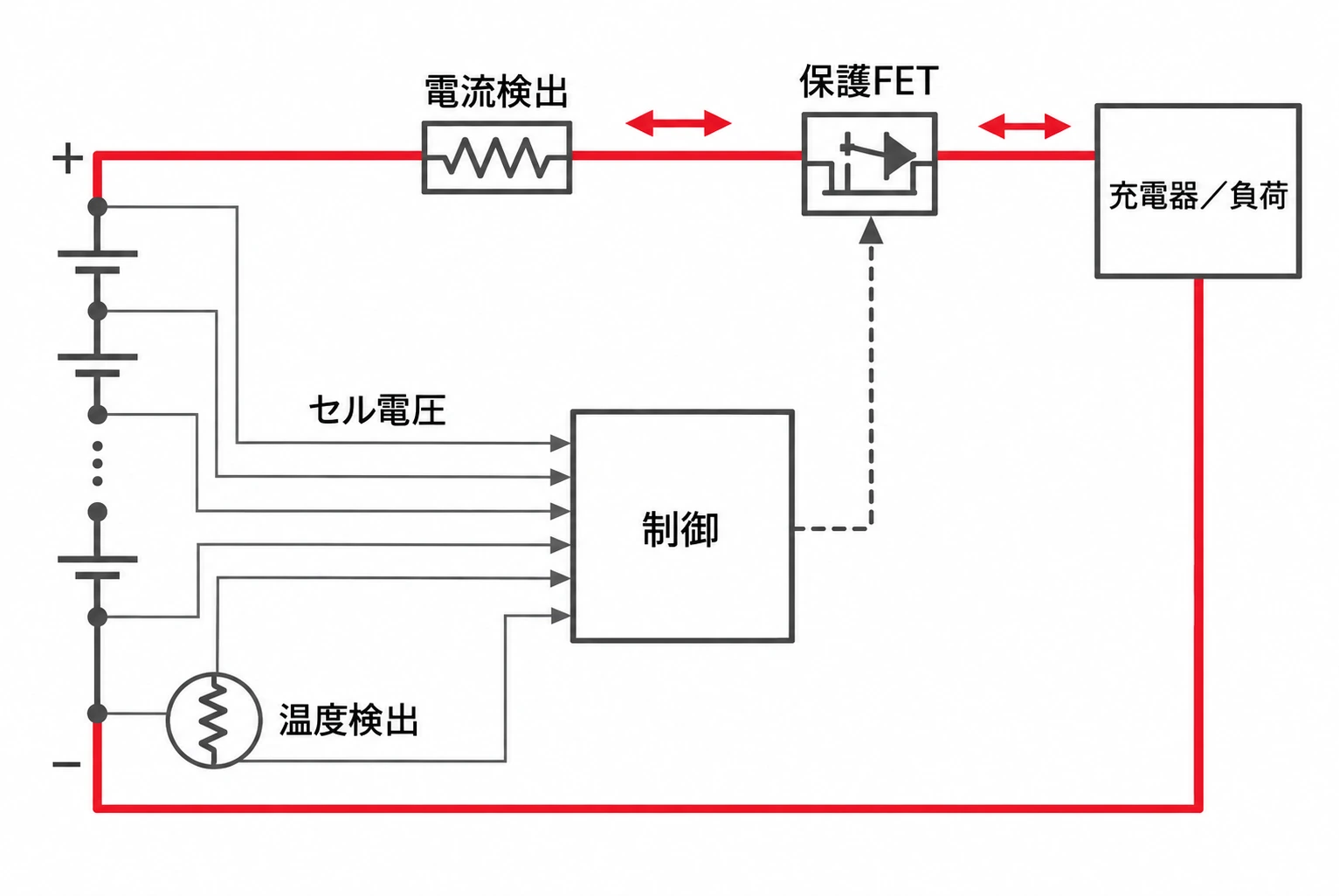

多セルパックの保護回路では、セル監視ICやAFEが各セルの電圧を読み取り、シャント抵抗などを介して充放電電流を検出します。サーミスタを使って温度を監視する構成も一般的です。検出結果が設定条件から外れた場合、制御回路が保護FETを動作させ、充電または放電の経路を遮断する構成を取ります。

過充電、過放電、過電流、短絡、温度異常などに対する保護機能は、採用するICや回路構成によって異なります。したがって「保護ICを載せれば必要な保護がすべて成立する」とは限りません。対象となる電池構成、充電器、負荷、必要な保護動作を整理し、データシートとシステム要件の両方で確認します。

セル電圧入力と保護FETの配線を分けて考える

セル電圧の検出線は、電流を流す主経路ではなく、計測のための信号経路です。セルタップの接続順を誤ると、計測値やICの動作に影響する可能性があるため、回路図と実装後の接続を照合します。検出線はスイッチングノードや大電流配線から距離を取り、必要なフィルタ部品や配線方法は採用ICの推奨回路に合わせます。フィルタ定数を根拠なく変更すると、応答や検出精度に影響することがあります。

一方、保護FETとシャント抵抗は充放電電流が通る経路に含まれるため、導体幅だけでなく、部品の損失、発熱、銅箔への熱拡散、端子やコネクタとの接続を合わせて検討します。シャント抵抗の電圧検出は、負荷電流による電圧降下の影響を受けにくい取り出し方が重要です。計測用配線を大電流経路と共用せず、検出点を明確にします。

保護FETのゲート制御や配置条件は回路方式によって異なります。充電側・放電側のどちらを遮断するか、異常解除後にどう復帰するかも含め、部品の定格と制御ICの仕様を確認して設計します。

セルバランスは電圧差と発熱を合わせて確認する

セルバランスは、直列セル間の電圧差を抑えるための機能です。受動方式では、電圧の高いセルのエネルギーを抵抗などで消費するため、バランス動作中の抵抗・スイッチの損失と周辺温度を考慮します。能動方式はセル間でエネルギーを移す考え方ですが、回路構成や制御が異なるため、ここでは方式の選択肢として区別しておきます。

バランス回路を設計するときは、セル電圧の測定タイミング、バランス電流、部品の温度上昇、隣接部品への熱影響を一緒に見ます。セル仕様や監視ICの制約を確認せず、開始電圧や電流値を一律に決めることはできません。基板上では、発熱部品の周囲に熱がこもらないか、セル電圧検出部へ熱源の影響が及ばないかも確認します。

試作では検出・遮断・異常状態を順に評価する

試作評価では、正常時のセル電圧・電流・温度の読み取りだけでなく、セルタップの接続異常、検出値の変動、保護FETの遮断と復帰、バランス動作時の温度を確認します。実セルで意図的に異常状態を作る前に、セルシミュレータや適切な評価設備を使えるか検討し、電流制限や非常停止を含む安全手順を定めてください。

保護しきい値、遅延時間、温度条件、評価方法はセル、IC、製品用途によって異なります。具体値は本記事の一般論から転用せず、セル仕様書、IC資料、製品のリスク評価に基づいて決定します。また、必要な安全規格や試験は、製品区分と販売地域によって異なるため、量産前に適用範囲を確認します。

多セル電池パックの基板では、セル状態の監視と主電流経路の保護を一緒に成立させることが設計の要点です。PCBgogoでは、基板製造に関する情報をご案内しています。設計データを製造へ進める際は、保護回路だけでなく、実装部品、接続条件、評価工程も含めて確認しましょう。

まとめ

多セルのリチウムイオン電池保護回路では、セル電圧・電流・温度の検出、保護FETによる遮断、セルバランスを一体で検討します。検出線と大電流経路を適切に扱い、発熱や異常時の動作を試作で確かめることが、設計の基本です。具体的なしきい値や安全要件は、採用部品と製品用途に基づいて個別に決めてください。

よくある質問

保護ICを搭載すれば、保護回路の設計は完了しますか？

いいえ。ICの監視・保護機能に加えて、セルタップ配線、保護FET、電流検出、温度監視、異常時の遮断と復帰をシステム全体で確認する必要があります。

セルバランスの開始電圧は一律に決められますか？

一律には決められません。セルの仕様、監視ICの動作条件、バランス方式、発熱条件を確認し、対象製品に合わせて設定します。

試作では何を優先して確認すればよいですか？

まず各セルの電圧検出と電流・温度の読み取りを確認し、その後に保護FETの遮断・復帰、セルタップ異常、バランス動作と部品温度を評価します。試験前に安全な評価手順を整えてください。
