ラミネート工程は柔性基板製造における最重要プロセスであり、分層不良が最も発生しやすい工程として知られています。ある生産データでは、柔性基板（FPC）の分層不良の約60％がラミネート条件の不適切さに起因し、特に圧力ムラが原因で大規模な分層が発生した事例も報告されています。柔性材料は熱や圧力に対する許容範囲が狭く、パラメータ管理の精度が品質を大きく左右します。
柔性基板のラミネート工程はIPC-2223の5.3項、およびIPC-TM-650 2.4.31に基づく温度-圧力-時間の三要素管理が基本となります。以下では、各パラメータが分層に与える影響と、その最適化手法、さらに不良を抑制するための監視体制について解説します。
1. ラミネート工法の核心技術
柔性PCBはPIやPETを基材とするため、剛性PCBと比べて材料特性がパラメータ変動に極めて敏感です。接着剤の硬化温度域は一般的に±10℃程度と狭く、わずかな誤差が分層の原因となります。
1.1 温度管理
ラミネートの温度プロファイルは以下の3段階で構成されます。
予熱：接着剤を軟化させる工程
恒温：樹脂の完全硬化を行う工程
冷却：熱収縮を安定化させる工程
例えば3M 9495LEを使用する場合、最適恒温温度は240℃です。温度が±5℃外れると硬化度が不足し、分層率が大幅に上昇します。実測では240℃恒温で分層率0.2％に対し、230℃では8％まで増加しました。
1.2 圧力管理
圧力は基材厚みに応じて設定します。
基材0.1mm：0.8MPa
基材0.2mm：1.2MPa
圧力の不均一は局所的な接着剤不足や気泡形成を招き、パネル分層の主要因となります。圧力偏差が±0.1MPaを超えると気泡発生率が約18％増加します。
1.3 時間管理
恒温時間は接着剤の完全硬化を満たす必要があります（240℃で30分が基準）。
25分以下：硬化度80％未満
35分以上：樹脂の劣化-脆化
いずれも剥離強度の低下につながり、分層リスクが増大します。

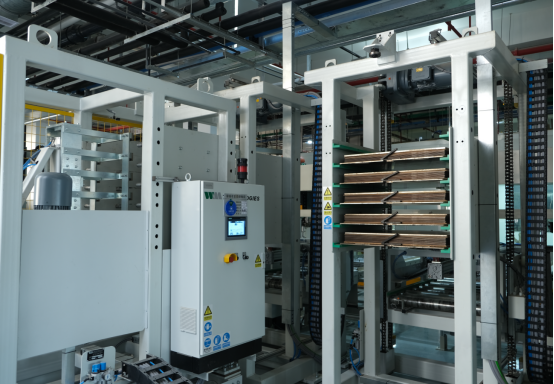

高度な装置では、日本製IHIラミネート機（温度精度±2℃、圧力精度±0.05MPa）や、温度-圧力の実測曲線をリアルタイムで記録する監視システムが採用され、パラメータの再現性が向上しています。
2. 実践的な最適化アプローチ
2.1 ラミネート条件の最適化プロセス
柔性PCBの量産における分層抑制には、以下の3ステップが有効です。
ステップ1：基準条件の設定
接着剤仕様に基づき、温度-圧力-時間を決定します。
例：3M 9495LE
予熱：150℃ / 10分
恒温：240℃ / 30分
冷却：50℃ / 15分
圧力：基材0.1mmで0.8MPa、0.2mmで1.2MPa
これを基にラミネート曲線を生成し、初期条件とします。
ステップ2：小ロット試作による検証
500枚を試作し、100枚ごとに微調整を行います。
分層が出た場合は以下の順で評価します。
温度を実測（熱電対で基材内部を計測）
圧力を±0.1MPa単位で調整
分層率が0.5％以下になる条件を採用します。
ステップ3：量産条件として固定化
合格条件をMESに登録し、以下の偏差を自動監視します。
温度偏差：±3℃
圧力偏差：±0.05MPa
偏差が発生した場合は即時停止し、不良流出を防ぎます。
2.2 ラミネート工程の監視体制
基板品質安定化にはプロセスの「見える化」が不可欠です。
リアルタイム曲線監視
ラミネート中の温度-圧力変化を全て記録し、設定曲線との一致率95％以上を維持します。偏差5％以上のパネルはNGとして自動隔離します。
オンライン品質検査
剥離強度：0.8N/mm以上
気泡検査：直径0.2mm以下、100cm2あたり2個以内
光学検査装置により外観異常を自動判定します。
異常追跡
分層が発生した場合、MESから該当基板のラミネート曲線、装置ログ、操作履歴を参照し、原因部位を特定します。温度センサーの誤差、加圧ユニットの摩耗などを24時間以内に修正し、再検証を行います。
まとめ
柔性PCBのラミネート品質を安定させる鍵は、パラメータの高精度管理と、工程全体を通じた継続的な監視にあります。材料特性に基づく基準条件の設定、試作による最適化、量産工程でのフィードバック制御を組み合わせることで、分層率0.3％以下も十分に実現可能です。
