重要ポイントESP32開発ボードからカスタム基板へ移るときは、ボードをそのまま小さく描き直すのではなく、製品に必要な機能を整理して回路と基板を設計し直します。ESP32のチップ自体を自作する必要はなく、モジュールを使う方法も選べます。型番ごとの仕様を確認し、試作で起動・通信・実使用条件を検証することが大切です。

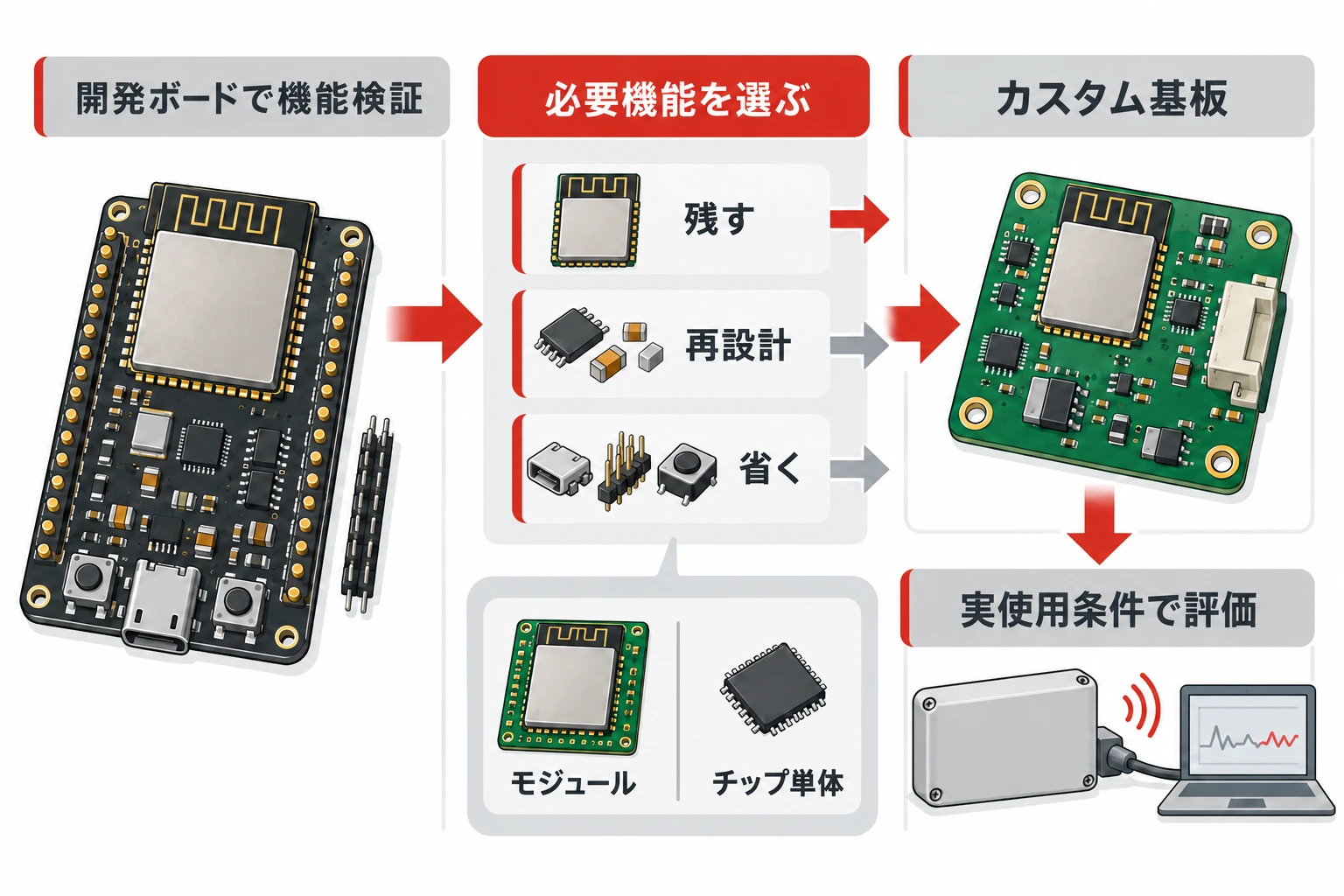

センサーや通信機能を開発ボードで確認した後、製品の寸法・接続方法・筐体に合わせてカスタム基板へ移る段階があります。本記事では、ESP32開発ボードからの移行を6ステップで整理し、回路・アンテナ設計から試作評価までの確認点を解説します。

開発ボードからカスタム基板へ移るタイミング

開発ボードは、端子や接続回路を利用しやすくした評価用基板です。センサー、通信、ファームウェアの動作を先に確認できるため、機能や製品要件が固まる前の評価に適しています。

製品寸法に合わせた小型化、専用コネクタや取付穴への変更、電源・センサー回路の統合など、開発ボードでは解決しにくい制約が明確になったら独自基板化を検討します。要件が未確定なら評価を続け、必ずしも早期に置き換える必要はありません。

判断の軸は「開発ボードを小さくできるか」だけではありません。製品要件が固まり、現行ボードでは解決できない制約が見えた時点で移行を検討するのが実務的です。試作前に、解決したい制約と合否判定条件を一組で決めておくと、基板化の効果を評価しやすくなります。

ESP32開発ボードとカスタム基板の違い

開発ボードには評価・書き込み用の回路やコネクタが搭載されることがあります。たとえばESP32-DevKitC V4にはUSB、USB-UARTブリッジ、ブート／リセットボタン、ピンヘッダーがありますが、構成は製品ごとに異なります。

カスタム基板では、製品機能と開発・保守に必要な機能を選び直します。書き込みやログ取得の手段を省くと、試作後のデバッグや更新が難しくなるため、残す端子・回路を設計初期に決めます。

回路図やレイアウトを参考にする場合も、対象型番・モジュール・用途に照らして確認します。ピンの利用可否や必要部品は製品・リビジョンで異なるため、開発ボードの資料だけで設計条件を決めないようにします。

ESP32開発ボードからカスタム基板へ移行する6ステップ

ステップ1：製品要件と開発ボードでの検証結果を整理する

無線機能、入出力、センサー、電源、使用環境、筐体寸法、外部コネクタを一覧化し、開発ボードで確認済みの機能と未検証の機能を分けます。

さらに、試作後の判定条件を決めます。「通信できた」だけでなく、筐体に組み込んだ状態や想定する設置条件でも評価するかを明確にします。

ステップ2：独自基板化する理由と残す機能を決める

小型化、専用コネクタ、筐体固定、電源回路の統合など、独自基板化で解決する課題に優先順位を付けます。目的が曖昧なまま置き換えると、設計工数に見合う利点を判断しにくくなります。

USB-UART、ブート操作、リセット、LED、テストポイントなどは、製品に残すか、試作専用にするか、外部治具で代替するかを決めます。量産時に省く機能でも、評価・保守用のデバッグ手段は確保します。

ステップ3：ESP32モジュールかチップ単体かを選ぶ

モジュールには無線回路、クロック、メモリなどの一部が含まれる場合があります。搭載部品やアンテナ形式、推奨ランドパターンは型番で異なるため、データシートで確認します。

チップ単体では周辺回路や無線レイアウトの検討範囲が広がります。基板面積、部品構成、設計経験、調達条件を比べて選びます。モジュール採用だけで無線性能や完成品の法規適合が保証されるわけではありません。

ステップ4：回路図と起動・書き込み方法を設計する

電源、リセット／EN、起動設定端子、クロックやフラッシュなどの周辺回路を確認します。条件や端子名は型番で異なるため、採用するSoC／モジュールの設計ガイド、データシート、リファレンス回路を照合します。

USB-UARTを載せるか、UART端子を出すか、量産後の更新をどう行うかも回路図の段階で決め、書き込み・ログ取得・リセットを実行できる構成にします。

ステップ5：基板レイアウトと筐体・製造条件を詰める

無線を使う場合は、アンテナ位置と周辺の銅箔・部品・金属筐体との関係を対象型番の資料で確認します。クリアランスや配線条件は型番・アンテナ形式・筐体で異なるため、共通の数値を一律に適用しないでください。

電源経路、デカップリング、コネクタ、取付穴、テストポイント、外形も確認します。試作時はガーバー、ドリル、層構成など製造資料の版数をそろえ、製造先のデータ仕様に合わせます。

ステップ6：試作基板を起動し、実使用条件で検証する

試作基板では、起動、書き込み、入出力、センサー、通信、消費電流を段階的に確認します。問題は回路、レイアウト、ソフトウェア、筐体・設置条件に切り分け、変更内容と結果を記録します。

無線性能は開発ボードの動作だけで判断せず、アンテナ・基板・筐体・設置方向を含む製品状態で評価します。EMC・無線法規への対応も、製品構成や販売地域に応じて確認します。

初回の基板化で見落としやすいチェック項目

試作発注前に、次の項目を設計資料と実物で確認します。

• 開発ボードと同じ機能を前提にせず、採用するESP32型番・モジュールを確定したか

• 起動設定、リセット、書き込み、ログ取得、デバッグの方法を残したか

• 電源条件と周辺回路を対象型番の資料に照らして確認したか

• アンテナ周辺の配置、筐体、金属部品、設置方向の影響を確認したか

• コネクタ、取付穴、基板外形、テストポイントが実機と合っているか

• 製造データ・積層情報の版数をそろえ、試作後の変更履歴を残せるか

チェックリストは性能保証ではありません。試作の判定条件を定め、未解決のリスクは次の設計・評価へ引き継ぎます。

まとめ：開発ボードで確認した機能を製品要件に合わせて基板へ移す

移行時は、製品要件と検証結果を起点に、独自基板化の目的、モジュール／チップの選択、回路・レイアウト、試作評価へ進みます。開発ボードをそのまま縮小するのではなく、対象型番の資料と製品上の制約に合わせて構成を選びます。

PCBgogoで基板試作を検討する際も、対象型番、設計データの版数、必要な試作条件を整理しておくと、製造に必要な情報を確認しやすくなります。具体的な仕様や対応範囲は、発注前に個別に確認してください。
