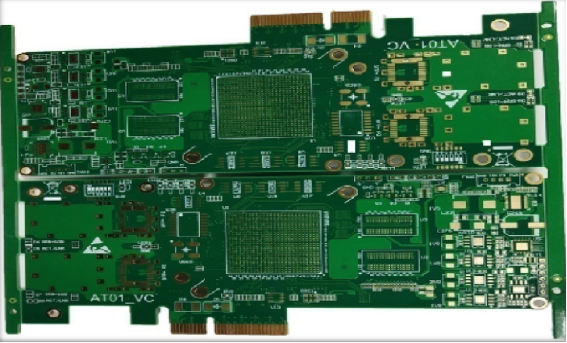

高周波PCB（積層PCB）は、10GHz以上の高周波信号伝送において、材料選定とプロセス管理が性能に直結します。本記事では、高周波PCBの積層設計における材料パラメータ、基材選定、銅箔 - プリプレグ（PP）選定、およびプロセス協調技術について解説し、実務に役立つポイントを紹介します。

1. 高周波PCB積層における材料パラメータの重要性

高周波PCB設計では、基材の誘電率（Dk）、誘電正接（Df）、銅箔粗さ（Ra）、Tgなどのパラメータが信号伝送性能に直結します。特に10GHz以上の信号では、以下の条件が推奨されます：

Dk：安定かつ低め（Dk≤3.8 10GHz）、偏差±0.05以内、周波数1?40GHzでDk変動≤5%

Df：極低（Df≤0.004  10GHz）、Dfを0.001下げるごとに28GHz信号の伝送損失を10mmあたり0.05dB低減

銅箔粗さ Ra：≤0.1μm（高周波ではスキン効果が顕著で、粗さ増加は損失増加の原因）

環境耐性：5G基地局では85℃/85%RH耐性、衛星通信では-55?125℃耐性と放射線耐性

高周波PCBにおける材料選定の不適切は、伝送損失を50%以上増加させる可能性があります。メーカーは「材料パラメータと高周波性能の相関モデル」を活用し、最適材料を選定することが重要です。

2. 高周波PCB積層の基材選定

(1) 高周波用途別基材

5G基地局 - ミリ波（28/39GHz）：Rogers 4350B、Taconic TLX-8

Dk=3.48±0.05  28GHz、Df=0.0037  28GHz、Tg=150℃

28GHz信号100mmの伝送損失は2.8dB（一般FR-4は5.6dB）

高速シリアル通信（PCIe 5.0 32Gbps、DDR5）：生益 S1000-2、松下 R-1515

Dk=3.8±0.05  10GHz、Df=0.004  10GHz、Tg=170℃、Ra=0.08μm

コストを抑えつつ高周波安定性を確保

射頻モジュール（2?5GHz）：Rogers 4003C、生益 S9100

Dk=3.55±0.05  5GHz、Df=0.0027  5GHz、Tg=140℃

低Dfで5GHz信号損失を最小化

衛星通信?高温環境（-55?125℃）：Rogers RT/duroid 5880、ポリイミド基材

Dk=2.2±0.05  18GHz、Df=0.0009  18GHz、耐放射線100krad

超高周波信号に最適、耐環境性に優れる

(2) 基材厚さとインピーダンス設計

微帯線50Ωの場合（Dk=3.8）：

H=0.1mm → W=0.18mm

H=0.15mm → W=0.22mm

H=0.2mm → W=0.26mm

厚さ偏差±0.005mmでインピーダンス偏差±1Ω

多層積層では、高周波信号層に低Df基材、電源層?低速信号層にFR-4を組み合わせ、Tg差≤30℃で剥離防止

3. 高周波PCB積層の銅箔 - プリプレグ（PP）選定

(1) 銅箔

タイプ：VLPまたはRTF、Ra≤0.1μm

厚さ：35μmで28GHzスキン深さ対応、グランドプレーンは70μm

効果：VLP銅箔で伝導損失を30%低減

(2) プリプレグ（PP）

誘電特性：基材に一致（偏差≤±0.1）、Df≤0.004

流動性と厚さ：流動度15?25%、層間隙≤0.05mm、気泡率≤0.1%、総厚偏差≤±5%

4. 高周波PCB積層のプロセス協調

(1) ラミネーション

昇温1?2℃/min、固化180℃±2℃、保温60±5分

圧力30±2kg/cm2、層間空隙≤5μm

超音波測定で厚さ偏差≤±3%

(2) ドリル加工

孔径≤0.2mmはレーザードリル推奨、精度±1μm、Ra≤0.5μm

バックドリルで残孔長≤0.1mm、寄生容量0.2pF→0.1pF

(3) 表面処理

高周波信号パッドは金めっき推奨（金0.1μm、Ni 2μm、接触抵抗≤50mΩ）

地平面 - シールド層はOSP可（厚さ≤0.5μm）

まとめ

高周波PCB積層では、材料選定（基材、銅箔、プリプレグ）とプロセス管理（ラミネーション、ドリル、表面処理）が高周波伝送性能に直結します。適切な設計と精密な製造により、10GHz以上の信号でも最小損失で伝送可能です。
