テンプレート印刷は、SMT（表面実装技術）実装の中でも最も基本的かつ重要な工程の一つです。PCB（プリント基板）に電子部品を正確に実装するためには、はんだペーストを必要な位置に均一に塗布する必要があり、そのために使われるのがステンシルと呼ばれるテンプレートです。

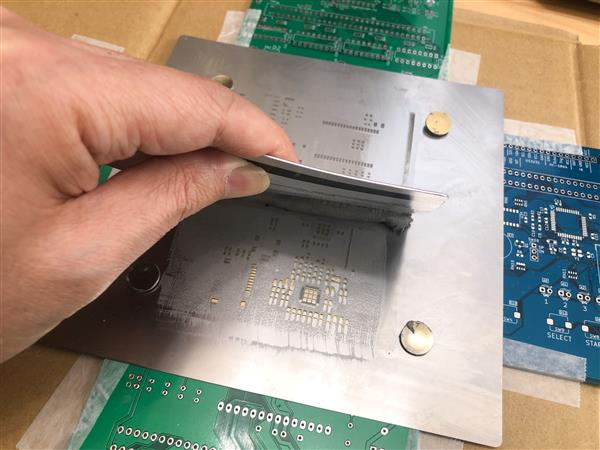

この工程では、ステンレス製のテンプレートにあらかじめ設計された開口部を通して、ペースト状のはんだをPCB上のパッドに転写します。使用されるはんだペーストは、微細なはんだ粒子とフラックスの混合物で、スキージによって一定の角度と圧力でテンプレートに押し付けることで、正確な位置に塗布されます。

このテンプレート印刷の精度は、最終的な実装品質を大きく左右します。印刷位置がずれたり、塗布量が不適切だったりすると、はんだブリッジや接合不良といった不具合の原因となります。実際、SMT実装における不良の約60％が、はんだペースト印刷工程に起因すると言われています。

テンプレート印刷のプロセスは、まずテンプレートの設計から始まります。テンプレートの開口部は、PCB上のはんだパッドのサイズと正確に一致するように設計され、レーザー加工や化学エッチング、または電鋳といった方法で製造されます。テンプレートの厚みは、通常0.1?0.15mm程度で、部品サイズや必要なはんだ量に応じて選定されます。

次に、使用するはんだペーストの選定も非常に重要です。ペーストは、Sn-Ag-Cu合金などをベースとした金属粉末とフラックスを混合したもので、粒径によってタイプ3?5に分類されます。微細部品にはより小さな粒径のタイプ4やタイプ5が適しています。

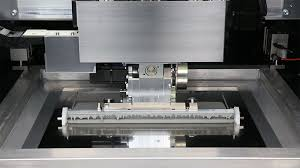

テンプレートをPCBに正確に位置合わせする作業は、現代のステンシルプリンターに搭載されたビジョンアライメントシステムを使用して行われます。わずか0.05mmのズレでも、細かい部品では致命的な不良につながるため、高精度な位置合わせが求められます。

印刷時には、スキージを45～60度の角度でテンプレート上に滑らせ、適切な圧力（通常0.3?0.5kg/cm）でペーストを押し出します。印刷速度は20?70mm/sの範囲で設定され、塗布の均一性を保ちながら生産効率を最大化します。

印刷後は、テンプレートを清掃することで、ペーストの詰まりや次回印刷時の精度低下を防ぎます。多くの自動プリンターには、溶剤を含んだワイピングシステムが内蔵されており、連続生産にも対応可能です。

SMT実装で使用されるテンプレートにはいくつかの種類があり、用途によって選び分けられます。レーザー加工されたステンシルは、開口部のエッジが滑らかでペーストの脱型性が良く、汎用的に使用されています。コストを抑えたい場合には化学エッチングが、超微細な部品に対応する必要がある場合には電鋳ステンシルが適しています。また、厚みの異なる領域を持つ段差ステンシルは、異なるはんだ量が必要な部品を混在させるPCBにおいて効果を発揮します。

テンプレート印刷の品質を左右する要因には、テンプレートの厚みや開口サイズ、スキージの角度や速度、ペーストの粘度と粒径、さらには印刷環境の温度や湿度など、さまざまな要素があります。例えば、テンプレートの開口サイズと厚みの比率は1.5以上が望ましく、印刷環境は22?25℃、湿度は40?60％に保たれるのが理想的です。

テンプレート印刷においてよく見られるトラブルには、ペーストの量が不足する、過剰でブリッジが発生する、印刷がずれる、均一に塗布できないなどがあります。これらの問題は、テンプレートの清掃不足や圧力の設定ミス、スキージの摩耗、アライメント不良などが原因で発生します。定期的な設備の校正やオペレーターの教育が、安定した印刷品質の維持に欠かせません。

電子機器の小型化-高密度化が進む現在、ステンシル印刷技術も進化を続けています。ナノコーティング処理によってペーストの脱型性を高めたテンプレートや、印刷状況をリアルタイムでモニタリングできる自動印刷機など、精度と生産性を両立させるための新技術が続々と登場しています。01005サイズ（0.4×0.2mm）といった超小型チップにも対応可能な技術は、もはや不可欠となっています。

特に自動車、航空宇宙、医療機器など、高い信頼性が求められる分野では、テンプレート印刷の品質が製品全体の信頼性に直結します。SMT実装工程を最適化し、安定した高品質の製品を供給するためには、テンプレート印刷の理解と精密な制御が欠かせません。

テンプレート印刷は、単なる前準備ではなく、SMT実装全体の成否を左右する要の工程です。適切な設備、材料、工程管理を通じて、この重要な工程をマスターすることで、製造品質と歩留まりの向上を実現することが可能になります。

テンプレート印刷は、単なる前準備ではなく、SMT実装全体の成否を左右する要の工程です。適切な設備、材料、工程管理を通じて、この重要な工程をマスターすることで、製造品質と歩留まりの向上を実現することが可能になります。
