浴室用ミラー自動除湿回路の紹介
19
0
May 23.2025, 11:17:41
浴室の鏡に付着する水蒸気を自動的に除去できる回路について紹介します。
本システムは、結露センサー、鏡面加熱ワイヤー、制御回路、および電源回路で構成されています。電源回路は制御回路に電力を供給し、結露センサーは鏡面の湿度を感知して制御回路に信号を送ります。制御回路はその信号に基づいて鏡面加熱ワイヤーを駆動し、鏡面に付着した水蒸気を効率的に除去します。
この回路を用いることで、浴室など湿度の高い環境において鏡に発生する曇りを自動的に除去でき、鏡面の腐食、カビ、サビの発生を未然に防ぐことが可能です。

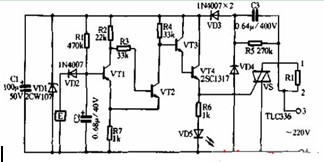

本システムでは、家庭用ビデオデッキ等に用いられる結露センサー「E」を採用しており、水分を検知します。トランジスタVT1およびVT2はシュミット回路を構成し、結露素子の抵抗値変化に応じて安定した2状態のスイッチングを実現します。鏡周囲の湿度が低下すると、結露素子の抵抗が減少し、それに応じた動作が行われます。
