プリント基板設計において、対称スタックアップは性能と信頼性を大きく左右する重要な要素です。では「対称スタックアップ」とは何か、なぜ重要なのかを整理してみましょう。簡単に言えば、対称スタックアップとは多層基板において層をバランス良く配置する設計手法で、基板の中心を境に上下の層が厚み - 材料 - 位置の面で鏡像のように配置されている構造を指します。この方法はPCBの安定性を高め、信号品質や信頼性の確保に直結します。特に高速伝送やインピーダンス制御を必要とする回路において、その効果は顕著です。

PCB設計における対称スタックアップとは

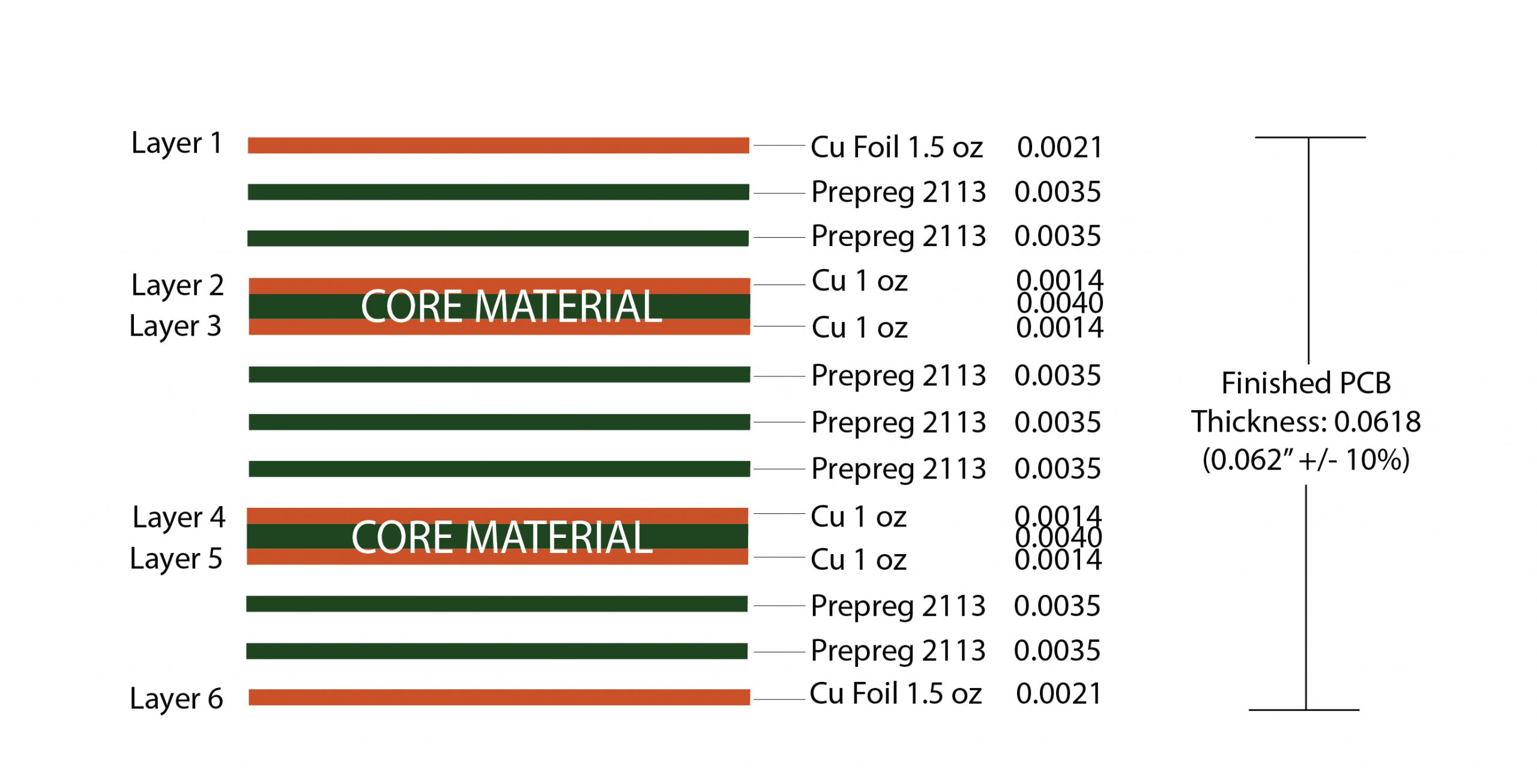

対称スタックアップは単なる見た目の均整ではなく、PCBの性能に直結する実用的な設計です。たとえば8層基板の場合、上位4層と下位4層を材料や銅箔の厚さ、絶縁層の厚みまで揃えて対称に配置します。こうすることで基板全体にかかる応力が均一になり、温度変化や圧力による歪みや反りを防ぐことができます。

もし対称性が保たれていなければ、製造過程や実使用時に基板がねじれたり、信号の伝送にばらつきが生じたり、最悪の場合は早期故障につながります。特に高速データ通信やRF回路のような高精度が求められる分野では、対称スタックアップが信頼性の鍵となります。

信頼性向上における対称スタックアップの効果

対称スタックアップを採用することで、以下のようなメリットが得られます。

 反りや機械的ストレスの低減

  製造中の高温 - 高圧環境下でも層間の膨張収縮が均一になり、反りや割れを防ぎます。

 過酷環境下での耐久性向上

  温度変化や振動の影響を受けにくく、特に自動車用電子機器など長寿命が求められる製品に有効です。

 安定した製造品質

  対称構造は圧力分布が均一になり、層ずれや空隙の発生リスクを抑えます。その結果、歩留まりの向上にもつながります。

こうした利点から、メーカーにとっても設計者にとっても信頼できるPCBを実現するための基本戦略となっています。

高速設計における性能への影響

高速PCB設計では、信号のタイミングと品質が極めて重要です。USB 3.0、PCIe、DDRメモリなどの高速インターフェースは1Gbpsを超える信号速度に対応するため、対称スタックアップが不可欠となります。

 信号伝播のバランス確保

  対称構造により層間の誘電環境が揃い、信号の遅延差（スキュー）が抑えられます。

 クロストークの最小化

  グラウンド層と電源層を鏡像配置することでシールド効果が働き、EMIやクロストークを低減できます。

 電源分配の最適化

  電源層とグラウンド層を近接配置する対称スタックアップは低インダクタンスの経路を形成し、高周波でも安定した電源品質を提供します。

インピーダンス制御と対称スタックアップ

インピーダンス制御は高速回路やRF回路設計における最重要課題のひとつです。対称スタックアップは、安定したインピーダンス環境を提供する有効な方法です。

 絶縁層の厚みが均一に保たれることで、50Ω単端や100Ω差動などの目標値を確実に維持できます。

 鏡像配置により走行する信号線の周囲電磁環境が安定し、設計シミュレーションの精度も向上します。

 製造段階においても再現性が高く、量産時のバラつきを最小限に抑えられます。

実用的な設計のヒント

対称スタックアップをうまく取り入れるためには、いくつかのポイントがあります。

 *偶数層構成を基本とする（4層、6層、8層が望ましい）

 *設計初期段階から製造業者と連携し、材料や層厚の公差を確認する

 *シミュレーションツールを活用し、信号 - 熱 - 応力の挙動を事前検証する

 *銅の分布を均等に保ち、加熱不均一による反りを防ぐ

課題と限界

もちろん対称スタックアップにも注意点があります。設計の自由度が制限される、材料コストが増える、また小型基板では物理的に対称構造を維持できない場合もあります。しかしながら、性能と信頼性を重視する用途では、そのメリットがコストを上回るケースが多くあります。

まとめ：対称スタックアップはPCB設計の戦略的選択

対称スタックアップは単なる設計美学ではなく、PCBの性能と信頼性を飛躍的に高める戦略的アプローチです。高速信号の伝送品質を守り、安定したインピーダンス制御を可能にし、製造工程での歩留まり向上にも貢献します。

高速通信、RFモジュール、産業用制御機器など、どの分野においても対称スタックアップを取り入れることは設計者にとって有力な武器となります。適切な材料選定と製造パートナーとの協力を通じて、この手法の持つ可能性を最大限に引き出すことができるでしょう。
