パソコンのメモリモジュールやグラフィックカードなどの電子機器には、金色に見える導電端子が並んでいます。PCB金端子（Gold Finger、エッジコネクタ）は、基板と外部機器を接続する重要なインターフェースであり、その品質は装置全体の信頼性や信号伝送性能に直結します。

しかし、製造工程、実装、使用中の抜き差しなどにより、金手指は損傷を受けやすい部位でもあります。代表的な不具合には、表面の傷、はんだ汚染、めっき摩耗、さらには端子の欠損などがあります。
本記事では、PCB金端子の代表的な損傷タイプと、それぞれに対応した3つの修復方法について、具体的な作業手順とともに解説します。

1. PCB金手指によく見られる損傷の種類

1.1 傷や摩耗による金手指の劣化

組立作業、コネクタへの挿抜、フローはんだ工程などの影響で、金手指表面が傷ついたり摩耗したりすることがあります。このような損傷は、接触不良や信号伝送の不安定化を引き起こします。

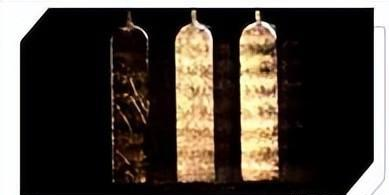

1.2 はんだ汚染による不具合

フローはんだ、リフローはんだ、手はんだ作業の際に、金手指表面にはんだやフラックスが付着することがあります。これにより、挿抜性の低下や接触抵抗の増加が発生します。

1.3 めっき層の摩耗や剥離

頻繁な使用や不適切な取り扱いによって、金めっき層が剥離し、下地銅が露出するケースもあります。この状態では接点としての機能が著しく低下します。

金手指の修復や再めっき処理を行うことで、PCBの寿命を延ばし、基板交換に伴うコストを抑えることが可能です。

2. PCB金手指の代表的な修復方法

方法1：エッジ接点修復 電解めっき法

電解めっき法は、軽度の傷やめっき摩耗が発生した金手指に適した修復方法です。再めっきを行うことで、導電性と耐摩耗性を回復させます。
ただし、端子が完全に断裂している場合や欠損している場合には適していません。

作業手順
まず、損傷した接点を確認し、めっき厚や表面状態をチェックします。深い傷やピンホールがないことを確認します。
次に、接点表面にはんだを流し、はんだ除去液で拭き取り、汚染物を完全に除去します。
その後、水またはエアスプレーで洗浄し、残留物がない状態にします。
テープで基板を固定し、電線を修復対象の接点エッジにはんだ付けします。
接点表面に導電塗料を塗布し、めっきの下地を形成します。
最後に、電解めっきプローブを用いて均一に金属を析出させ、修復を完了させます。

方法2：エッジ接点修復 樹脂滴下法

樹脂滴下法は、損傷または欠損した金手指を新しい接点に置き換える方法です。エポキシ樹脂を使用して新しい端子をPCBに固定します。
中程度の損傷に適しており、少量基板の迅速な修復に向いています。

作業手順
まず、破損した金手指を取り除き、ソルダーレジストも除去します。
次に、欠損部に適合する新しい金手指を準備します。
必要な寸法に合わせて新しい端子を切断します。
テープを使用して正確な位置に固定します。
既存の面取り角度と合うように端子の角度を調整します。
最後にエポキシ樹脂を滴下し、完全に硬化させて修復を完了します。

方法3：エッジ接点修復 フィルム貼付法

フィルム貼付法は、金手指が大きく損傷または欠損している場合に適した高精度な修復方法です。
粘着層付きの新しい接点フィルムを使用し、高温ではんだ付けしてPCBに固定します。高速信号や高周波PCBにも対応可能です。

作業手順
まず、古い接点とソルダーレジストを完全に除去し、表面を平滑に整えます。
次に、サイズやめっき仕様が一致する新しい接点を選定します。
接点裏面のドライフィルム保護層を除去します。
必要な寸法に合わせて接点を切断します。
高温耐熱テープを使用して正しい位置に固定します。
はんだごてで加熱し、接点を基板に固定します。
突出部分をやすりで整え、既存の面取り形状と合わせます。
最後に、接続状態と外観を確認し、修復完了とします。

3. PCB金手指修復時の注意点

修復前には必ず表面の汚れや残留はんだを除去し、良好な密着性を確保することが重要です。
修復後は、再度の傷や過度な抜き差しを避けるよう注意が必要です。
また、高温は基板材料やめっき層を損傷する可能性があるため、はんだ付けや硬化工程では温度管理を徹底してください。
修復後には、導通確認やインピーダンス測定を行い、信号品質に問題がないことを必ず確認します。

4. まとめ

PCB金手指は、基板間および外部機器との接続において非常に重要な役割を果たします。
電解めっき法、樹脂滴下法、フィルム貼付法を適切に使い分けることで、さまざまな金手指損傷を効果的に修復できます。
実際の作業では、損傷の程度、使用環境、信号要件を考慮し、最適な修復方法を選定することが重要です。

PCBGOGOは、PCB金手指の修復および設計最適化に関する専門サービスを提供しています。
損傷した金手指への対応、挿抜寿命の向上、高速高周波PCBにおける信号完全性の確保、さらには量産時の歩留まり改善まで、トータルでサポートいたします。
