電子機器が「高密度化-過酷環境対応-環境規制強化」へと進化する中で、金端子も新たな技術的挑戦に直面しています。例えば、5G基地局では金端子間隔0.2mm以下、新エネルギー車では180℃以上の高温耐性、欧州RoHS指令ではシアン化物使用の制限など、従来の製造技術では対応が難しい要件が増えています。こうした背景のもと、金端子技術は微細化-高耐久化-環境配慮を軸に進化し、次世代のエレクトロニクス産業に求められる性能を実現していきます。

現在の技術的ボトルネック

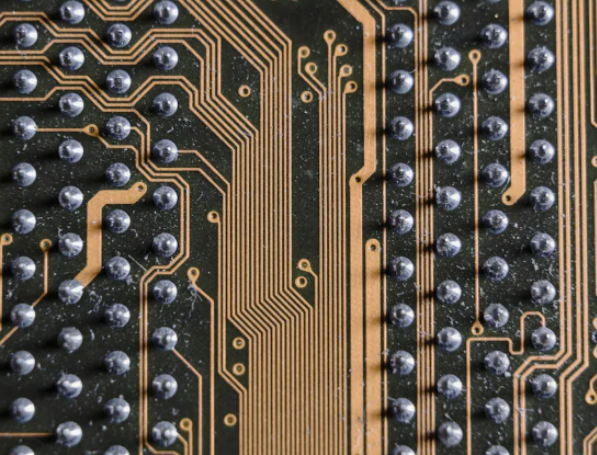

まず大きな課題は「微細化と高密度化」です。5GやChipletパッケージでは金端子幅0.3mm以下、間隔0.2mm以下が要求されますが、従来の化学金めっきでは膜厚のばらつき（±15%）が大きく、0.03μm未満の部分的な薄膜が接触不良を引き起こします。また、狭ピッチ端子は前処理工程での洗浄が難しく、密着力が低下し、100回程度の挿抜でめっき剥離が発生する事例もあります。

次に「極限環境への対応」です。EVのIGBTモジュール端子は200℃環境下で使用されますが、従来の硬質金めっきは高温で結晶粒が粗大化し、硬度が半減して耐摩耗性が60%以上低下します。さらに、宇宙機器の高放射線環境や深海機器の高圧環境でも、純金めっき層の抵抗率上昇やクラック発生が信頼性低下の要因となっています。

また、「環境規制とコスト」も深刻です。従来のシアン化物めっきは高い毒性を持ち、廃液処理コストが膨大です。さらに金価格の高騰により、厚い硬質金めっきを採用するとPCB全体コストの20%前後を占める場合もあります。

最後に「多機能化の不足」です。将来の金端子には導電性だけでなく、放熱性や電磁シールド性も求められます。しかし、従来の単一金めっきでは性能が限定的で、追加構造が必要となり設計が複雑化しています。

未来の発展トレンド

こうした課題に対し、今後の金端子技術は「高精度微細加工」「極限環境対応」「グリーンプロセス」「多機能集成」の方向に進化していきます。

高精度微細化技術

ナノレベルの原子層堆積（ALD）による均一な金めっき層形成が注目されています。膜厚を0.01-0.05μmの範囲で制御し、狭ピッチ端子でも均一性を確保できます。また、フェムト秒レーザー加工により±0.001mmの精度で金端子を形成し、エッジ粗さを大幅に低減することで、短絡リスクをほぼ解消できます。

極限環境への適応

高温環境に対しては、白金を添加した金合金めっきが有効です。200℃環境でも硬度150HV以上を維持し、寿命を2倍に延長可能です。宇宙用途ではルテニウムを添加した耐放射線めっきが研究されており、従来比で3倍の信頼性向上が期待されています。深海用には密封ゴムと金属シェルを組み合わせた三層構造により、10MPaの高圧下でもめっき層クラックを防止できます。

グリーン-低コスト技術

シアンを使用しない亜硫酸塩系金めっきが普及しつつあり、廃液処理コストを大幅に削減できます。また、廃PCBからの金回収技術も進展しており、原材料コストを40%以上抑制できます。さらに、金に代わる材料として銀めっき＋グラフェン保護膜の採用が進み、導電性を維持しつつコストを1/10に低減可能です。

多機能集成

「金＋グラフェン」の複合めっきは高い導電性と放熱性を同時に実現し、EVやサーバーの高出力端子で接触温度を大幅に低減します。また、金めっきの下層に磁性合金を配置することでシールド効果を強化し、5GやRFモジュールのEMI耐性を高めます。さらに、端子内部に温度-圧力センサーを内蔵し、リアルタイムで状態監視と故障予兆を行う「スマート金端子」も実用化が進んでいます。

まとめ

今後、PCB金端子は「材料革新」「加工精度向上」「環境対応」「多機能化」という4つの方向性で進化し、5G、新エネルギー車、航空宇宙などの最先端分野における信頼性確保に貢献します。また、環境規制対応やリサイクル技術の進展により、グリーンで持続可能な電子製造の中核技術として発展していくことが期待されます。
