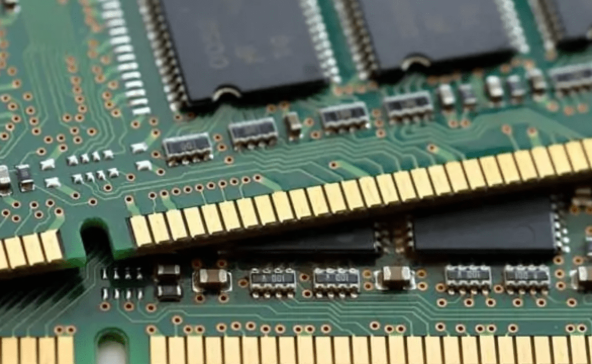

プリント基板（PCB）の金端子斜角（Bevel）は、端子先端に施される傾斜加工であり、挿抜ガイド、コネクタ保護、応力分散といった役割を担う重要な設計要素です。この斜角の有無や精度は、コネクタの挿抜操作性（挿抜力の安定性）、対向コネクタの寿命（金属端子の摩耗防止）、および金端子自体の信頼性（基材のクラック防止）に直結します。ノートPC用メモリスロット、産業用制御カード、車載OBDコネクタなど、幅広い分野で採用されており、その設計規格と機能価値を理解することは、PCB全体の性能を確保するうえで不可欠です。

金端子斜角の主な機能価値

まず斜角の最大の機能は「挿抜ガイド」です。直角端子では微小な位置ずれでも「引っかかり」が発生しやすく、特にピッチ0.635mm以下の微細コネクタでは誤挿入や破損のリスクが高まります。斜角加工を施すことで、許容される位置ずれは±0.05mmから±0.15mmに拡大し、挿抜力の変動も±2N以内に抑制可能です。例えばノートPC用DDR5メモリに45°の斜角を採用した結果、挿抜時の「引っかかり」発生率は8%から0.5%に低減しました。

次に「コネクタと金端子の保護」です。直角端子は先端が鋭利で、相手側のコンタクトに擦傷を与えやすく、数百回の挿抜で摩耗が進行します。一方、斜角設計では端部が緩やかな傾斜面となるため、摩耗量は従来の約1/3に抑制され、応力分散効果によりめっき剥離の発生も大幅に低減します。

さらに「応力分布の最適化」も重要です。金端子の基材との接合部は応力集中が起きやすい領域ですが、斜角があることで力の伝達経路が延び、基材のクラック発生率は3%以上から0.2%以下に抑制されます。特に車載OBDコネクタのような振動環境下では、この効果が顕著に現れます。

金端子斜角の設計規格

斜角の角度は一般に30°、45°、60°が用いられます。

• 30°斜角は産業用制御カードのような大型端子に適し、長寿命かつ耐久性を重視する用途で有効です。

• 45°斜角はノートPCメモリやスマートフォン充電端子など幅広い用途で採用される標準的な仕様です。

• 60°斜角は微細端子やスペース制約のある設計に適しており、半導体パッケージの金端子でも多用されます。

設計公差は角度±2°、長さ±0.05mm以内に収める必要があり、これを超えると挿抜不良やガイド効果の喪失につながります。斜角長さは端子幅とのバランスで決定し、基材厚みに応じた切削深度を確保することも必須です。

また、斜角面の粗さはRa0.3μm以下とし、過渡部にはR0.05?0.1mm程度の微小な面取りを施すことで、コネクタへの損傷を防止します。

他要素との協調設計

斜角設計はめっき工程との整合が不可欠です。切削による厚み不足を補うため、斜角部のめっき厚は平面部より20%以上厚めに設定するのが望ましいとされています。

また、ピッチが0.635mm以下の微細端子では、隣接する斜角の干渉を避けるため「交互配置設計」を導入することが推奨されます。これにより歩留まりが85%から99%以上に改善した事例も報告されています。

さらに、基材特性との適合も重要です。FR-4のような硬質基材では比較的長い斜角が可能ですが、ポリイミドなどのフレキシブル基板では短めに設定して反りを抑える必要があります。アルミベースのメタル基板では、加工時に低速切削と絶縁処理を組み合わせることが必須です。

金端子の斜角は単なる「端子先端の形状」ではなく、挿抜の操作性、コネクタ寿命、そして基板信頼性を大きく左右する設計要素です。角度-長さ-表面品質-めっきとの協調など、総合的に最適化された設計を行うことが、PCB全体の品質保証と長期安定稼働につながります。
