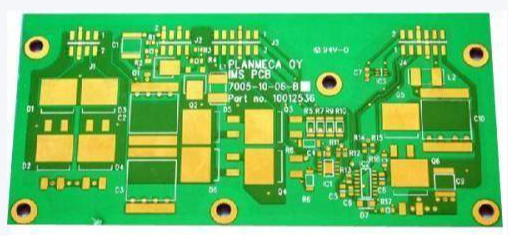

有機はんだ付け保存剤（OSP）は、そのコスト効率と環境への配慮から、プリント基板（PCB）の表面処理として広く利用されています。しかし、OSPコーティングPCBは環境要因に敏感で、保管や取り扱いが不適切だと短期間で品質が劣化してしまいます。では、どうすればOSPの保存期間を最大限に延ばし、基板の性能を長く保てるのでしょうか。答えは、湿度管理 - 温度管理 - 正しい梱包 - 適切な取り扱いを徹底することにあります。本記事では、OSPコーティングPCBを保護し、長期間安定した状態で維持するための実践的な方法を解説します。

なぜOSPの保存期間がPCBの寿命に重要なのか

OSPは、PCBの銅表面に薄い有機層を形成し、酸化を防ぎながら組立工程でのはんだ付け性を確保する処理です。金メッキや浸銀と比べ、OSPは湿度や温度に影響を受けやすく、コーティングが劣化すると下地の銅が酸化してしまいます。その結果、はんだ付け不良や製品故障のリスクが高まります。

理想的な条件であれば、OSPコーティングPCBの保存期間は3?6か月程度ですが、管理が不十分だと大幅に短縮されます。逆に、湿度 - 温度管理や梱包を徹底すれば、保存期間を延ばし、不良や廃棄を防ぐことができます。

OSP保存期間に影響を与える要因

OSPコーティングPCBの寿命に影響を及ぼす主な要因は以下の通りです。

* 湿度：相対湿度が70％を超えると、OSP層に水分が浸透し、銅の酸化を引き起こします。

* 温度：30℃以上の環境ではOSP層の劣化が急速に進みます。

* 汚染物：手指の油分、埃、腐食性ガスなどはコーティングを傷めます。

* 梱包：不十分な梱包は湿気や物理的損傷のリスクを高めます。

これらを理解した上で、正しい保管 - 取り扱いを行うことが、保存期間延長の第一歩です。

OSPコーティングPCBの保存期間を延ばすベストプラクティス

 1. 湿度管理を徹底する

湿気はOSPにとって最大の敵です。理想的な保管湿度は40?60％。除湿機や空調設備を使い、密封袋にシリカゲルなどの乾燥剤を入れて湿度を抑えることが推奨されます。また、湿度計で環境を定期的にモニタリングすることも重要です。

2. 適切な温度で保管する

高温はOSP層を劣化させ、低温すぎても基板材料に悪影響を与える可能性があります。最適な保管温度は18?22℃、上限は25℃程度とされています。空調設備のある部屋や断熱容器を利用し、直射日光や熱源を避けましょう。

3. 梱包で環境リスクを遮断する

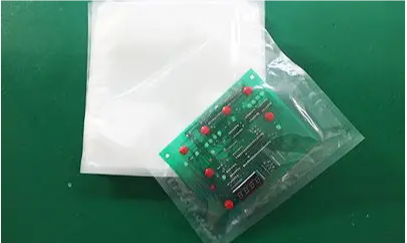

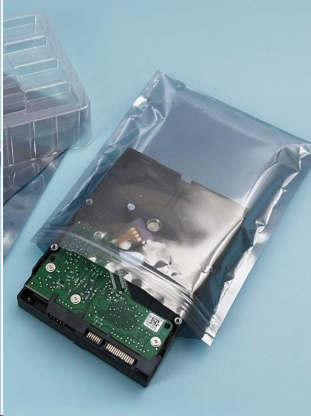

真空パックされた防湿袋や静電気防止袋にPCBを入れるのが理想的です。袋の中には乾燥剤を入れ、外部の湿気から基板を守ります。さらに、製造日や保存条件を明記して管理し、輸送中は気泡緩衝材で物理的損傷を防ぐことも有効です。

4. 清潔で慎重な取り扱い

素手で触れると油分や指紋がOSP層を劣化させます。必ず清潔な手袋を着用し、基板は端を持って扱いましょう。また、防静電リストストラップを用いて静電気による損傷も防止することが推奨されます。

5. クリーンで制御された環境に保管

埃や腐食性ガスはOSPの劣化を早めます。清浄な保管庫や密閉容器を使用し、硫黄化合物などの腐食性ガスが存在する場所を避けましょう。

6. 定期的な点検と監視

定期的に基板をチェックし、OSP層の変色（透明から黄色や茶色への変化）や酸化の兆候がないか確認します。梱包の破損や湿気の侵入も見逃さないようにしましょう。

保存期間を最大化する追加の工夫

*組立前のベーキング：長期間保存した基板は、105?120℃で2?4時間低温加熱し、水分を飛ばすことで再びはんだ付け性を改善できます。

*先入れ先出し管理（FIFO）：古い基板から順に使用し、保存期間切れを防ぐ。

* 保管時間の最小化：最良の対策は、可能な限り早めに使用することです。

よくあるミスと注意点

* 湿度や温度を管理していない場所に保管する

* 防湿袋や乾燥剤を使わずに保管する

* 手袋を使わずに素手で取り扱う

こうしたミスはOSPの寿命を大幅に縮めてしまいます。

まとめ：OSPコーティングPCBを長く守るために

OSPコーティングPCBの保存期間は、保管環境と取り扱い方法次第で大きく変わります。湿度と温度をコントロールし、適切な梱包と清潔な取り扱いを徹底することで、基板の寿命を大幅に延ばすことが可能です。これらのベストプラクティスを実践することにより、組立工程の信頼性を確保し、コスト削減にもつながります。
