現代の電子機器は、より小型で高性能な設計が求められており、それを支える技術の一つが多層プリント基板です。本記事では、多層基板の構造、利点、および主要な応用分野について詳しく解説します。
多層基板の理解：特徴、利点、および主要な応用分野

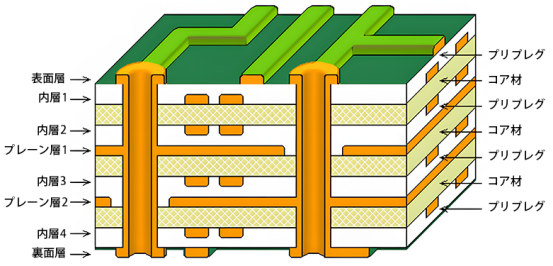

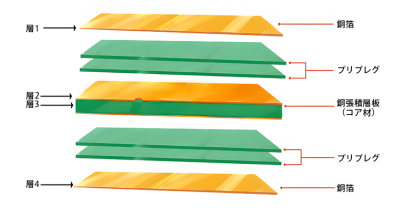

多層基板は、3層以上の導電性材料を絶縁層で挟み込んだ構造を持ちます。単層や二層基板とは異なり、多層基板は複雑な回路を処理でき、高速信号、コンパクトな設計、電磁干渉（EMI）の低減を実現します。
多層基板の主な利点
1. スペース効率
多層基板は、複雑な回路を小さな面積に収めることが可能です。複数の層を積み重ねることで、大型の単層基板の必要性を減らし、スマートフォン、タブレット、医療用インプラントなどのコンパクトなデバイスに最適です。
2. 性能向上
層状構造により、接続が短く直線的になり、信号伝送が改善され、遅延や損失のリスクが低減されます。これにより、高周波回路や高度なコンピューティングシステムに適しています。
3. 耐久性と信頼性
頑丈な構造を持つ多層基板は、単層の代替品よりも耐久性が高く、機械的ストレスや環境要因に強いため、特に産業用や航空宇宙用途での長期的な信頼性を確保します。
4. 電磁干渉（EMI）の低減
多層基板の設計には、専用のグラウンドおよび電源プレーンが含まれており、電磁干渉を最小限に抑えます。これにより、信号伝送がクリーンになり、医療機器や通信システムなどの敏感なデバイスでの回路安定性が向上します。
5. 設計の柔軟性
現代の多層基板は、柔軟な層で設計でき、曲げたり、独特な形状に適合させることが可能です。これは、ウェアラブル技術、自動車用電子機器、その他の最先端アプリケーションで特に有用です。
6. 単一基板での高機能性
複数の層を統合することで、多層基板は複雑な回路や機能を単一の基板に収めることができます。これにより、追加のコンポーネントやコネクタの必要性が減少し、アセンブリが簡素化され、システム効率が向上します。
7. 長期的なコスト効率
初期の製造コストは高いものの、多層基板は複雑な機能を単一の基板に統合できるため、追加のハードウェア、コネクタ、アセンブリ工程の必要性が減少します。これにより、長期的には大幅なコスト削減が実現します。
8. 広範な応用範囲
多層基板は多用途で、民生用電子機器、自動車、航空宇宙、医療機器、通信など、さまざまな業界のニーズに合わせて調整できます。その適応性により、最先端のイノベーションにとって不可欠な選択肢となっています。
まとめ
多層基板は、コンパクトな基板設計、高性能、耐久性、そしてコスト効率の面で優れた特性を持ち、幅広い分野で活用されています。特に、高度なエレクトロニクス製品が求められる現代において、多層基板の採用はますます重要になっています。最適な基板選びを行い、次世代の技術革新を支えていきましょう。
