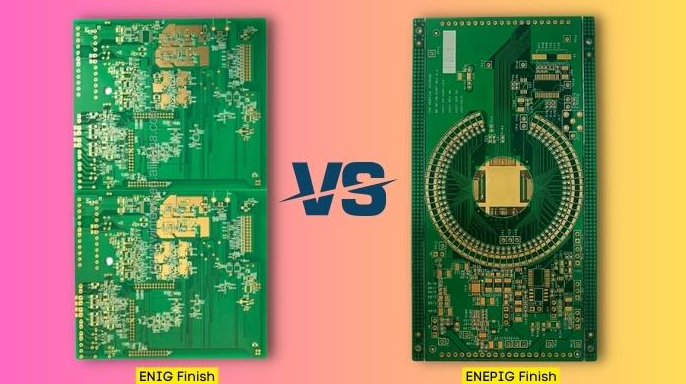

プリント基板（PCB）の表面処理を選択する際、エンジニアやメーカーが最も重視するのは「信頼性」です。現在広く利用されている代表的な処理方法が、化学ニッケル - 浸金処理（ENIG）と化学ニッケル - 化学パラジウム - 金処理（ENEPIG）です。では、どちらがより高い信頼性を発揮するのでしょうか。
一見すると、ENEPIGはパラジウム層を追加することで耐食性を高め、「ブラックパッド」と呼ばれる欠陥を大幅に減らすため、信頼性の面で優位に立つと考えられます。一方、ENIGもコスト効率に優れ、多くのアプリケーションで広く採用されています。本記事では、両者の特徴や性能を比較し、信頼性データ、故障分析、コスト、耐食性などを踏まえて最適な選択肢を探ります。
ENIGとENEPIGとは？PCB表面処理の基本
PCB表面処理は、露出した銅配線を酸化から保護し、はんだ付け性を維持し、長期的な性能を保証するための重要なプロセスです。

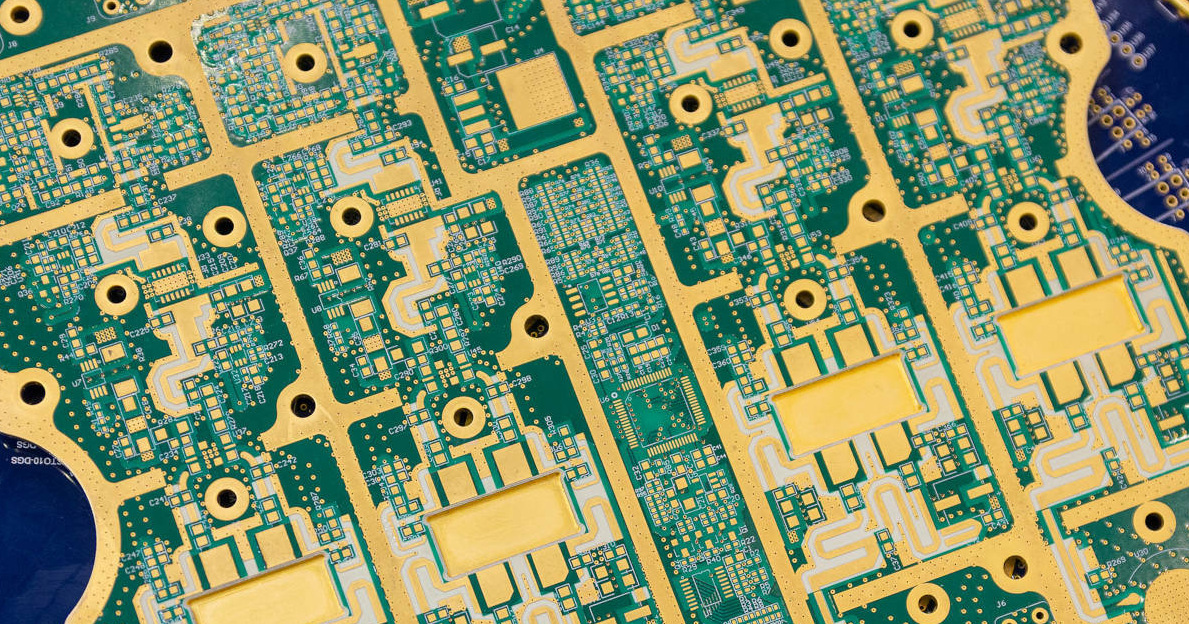

ENIG（Electroless Nickel Immersion Gold）は、銅の上に3?6μmのニッケル層を化学的に析出させ、その上に0.05?0.1μmほどの金を浸漬によって被覆する二層構造の表面処理です。ニッケルが銅の拡散を防ぎ、金が腐食から守ることで、安定したはんだ付け性を実現します。
ENEPIG（Electroless Nickel Electroless Palladium Immersion Gold）は、このENIGにさらにパラジウム層（0.05?0.1μm）を加えた三層構造です。この追加層により耐食性が大幅に向上し、ワイヤボンディング性能も改善されるため、より高い信頼性が求められる用途に選ばれています。
ENIGとENEPIGの主な違い
両者の大きな違いはパラジウム層の有無です。この一層の違いが、信頼性や耐久性に大きな差を生みます。
ENIGはコストと性能のバランスに優れ、スマートフォンやノートPC、家電製品など幅広い消費者向け電子機器に使用されています。一方でENEPIGは、航空宇宙、自動車、医療機器など、故障が許されない分野で多く採用されています。
どちらのプロセスも化学めっきによって均一に形成されるため、微細パターンを持つPCBでも安定した被覆が可能です。ただし、ENEPIGは工程が一つ増える分、コストと製造時間が上がる点が課題となります。
信頼性比較：ENEPIGの優位性

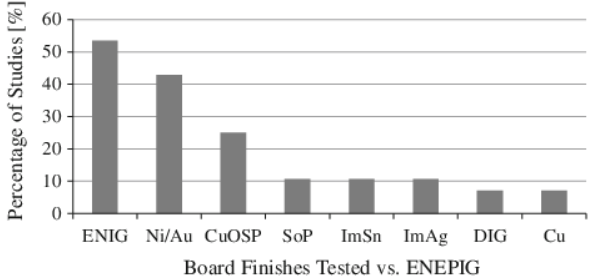

PCBの信頼性は特に過酷な環境や長期使用において重要です。ここではENEPIGとENIGの信頼性を比較します。
ENEPIGはパラジウム層の効果により、複数回のリフローサイクルにも耐え、10回以上の加熱サイクルでも性能低下がほとんど見られないと報告されています。さらにブラックパッドの発生率を約90％低減できることが業界テストで確認されています。加えて金線やアルミ線でのワイヤボンディング強度が高く、先端半導体パッケージにも適しています。
一方、ENIGは一般的な用途には十分な信頼性を持ちますが、ブラックパッドのリスクが避けられません。特に製造管理が不十分な場合、1?5％の故障率が発生する可能性があります。また、リフロー回数が5?6回を超えると劣化が始まり、再組立てや修理に弱いという弱点があります。
耐食性の違い
耐食性は製品寿命に直結する要素です。ENIGは金層によってニッケルや銅を保護しますが、層が非常に薄いため高湿度環境では劣化しやすく、長期保管には弱い傾向があります。
対してENEPIGはパラジウム層が酸化に強いバリアとして働き、金層が損傷してもニッケルを守ります。85℃/85%RHで1000時間の加速試験においても性能劣化がほとんどなく、過酷環境下での安定性が確認されています。自動車電子機器や産業用機器など、腐食性の強い環境ではENEPIGが圧倒的に有利です。
コストと性能のバランス
ENIGはシンプルな二層プロセスのためコストが低く、ENEPIGより10?20％安価です。そのため大量生産向きの消費者製品には非常に適しています。
一方、ENEPIGはパラジウム層の追加によりコストが15?30％高くなりますが、長期的に見れば故障率の低減やリワーク削減によるコストメリットが得られます。信頼性が最優先される分野では投資価値が十分にあるといえるでしょう。
使い分けの指針
ENIGはスマートフォン、ノートPC、家電など、コストを重視し環境条件が比較的穏やかな製品に最適です。
ENEPIGは、航空宇宙や医療、自動車などの高信頼性分野で強みを発揮します。BGAやCSPといった複雑なパッケージや、長期保管が必要な基板にも適しています。
結論：信頼性で優れるのはENEPIG
ENIGとENEPIGを比較すると、信頼性の面ではENEPIGが明確に優位です。ブラックパッドの発生リスクを低減し、耐食性にも優れるため、重要なアプリケーションで安心して採用できます。ENIGも依然としてコスト効率の高い有力な選択肢ですが、極限環境や高信頼性が求められる用途ではENEPIGがベストソリューションといえるでしょう。
