洗えるスマートウェア基板の設計は、ウェアラブルテクノロジー業界における画期的な革新です。フィットネストラッカー、医療用ウェアラブル機器、ファッショナブルなスマートテキスタイルなど、あらゆる分野で活用されます。耐久性があり、洗濯に強いプリント基板（PCB）を実現することは極めて重要です。本ガイドでは、洗えるPCBの設計原則、スマートテキスタイルPCBのクリーニング、衣類用耐久PCB材料、そしてウェアラブルPCBコンフォーマルコーティングの要点について詳しく解説します。日常の着用や洗濯に耐えながら最高の性能を維持できるよう、必要な知識を整理していきます。

洗えるPCBがスマートウェアに重要な理由

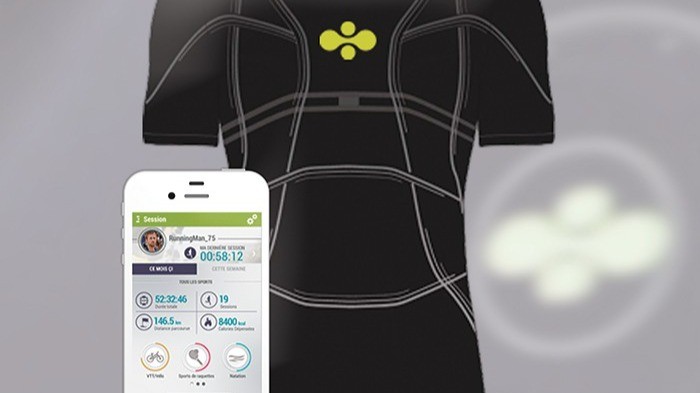

スマートウェアは、生地に電子デバイスを組み込み、心拍数モニタリング、温度制御、LEDディスプレイなどの機能を実現します。最大の課題は、これらの電子機器を洗濯から守ることです。従来のPCBは硬く湿気に弱いため、頻繁に洗浄する衣類には適していません。洗えるPCBは、柔軟性 - 耐久性 - 防水性 - 洗剤耐性を兼ね備えることで、この問題を解決します。

適切な設計原則と材料選択に従うことで、数十回の洗濯後でも性能を維持できるPCBを開発できます。本ガイドでは、材料選びから保護コーティングまでを包括的に解説し、信頼性の高いスマートウェア設計をサポートします。

 洗えるPCB設計ガイドの基本原則

 1. 柔軟性を最優先に設計

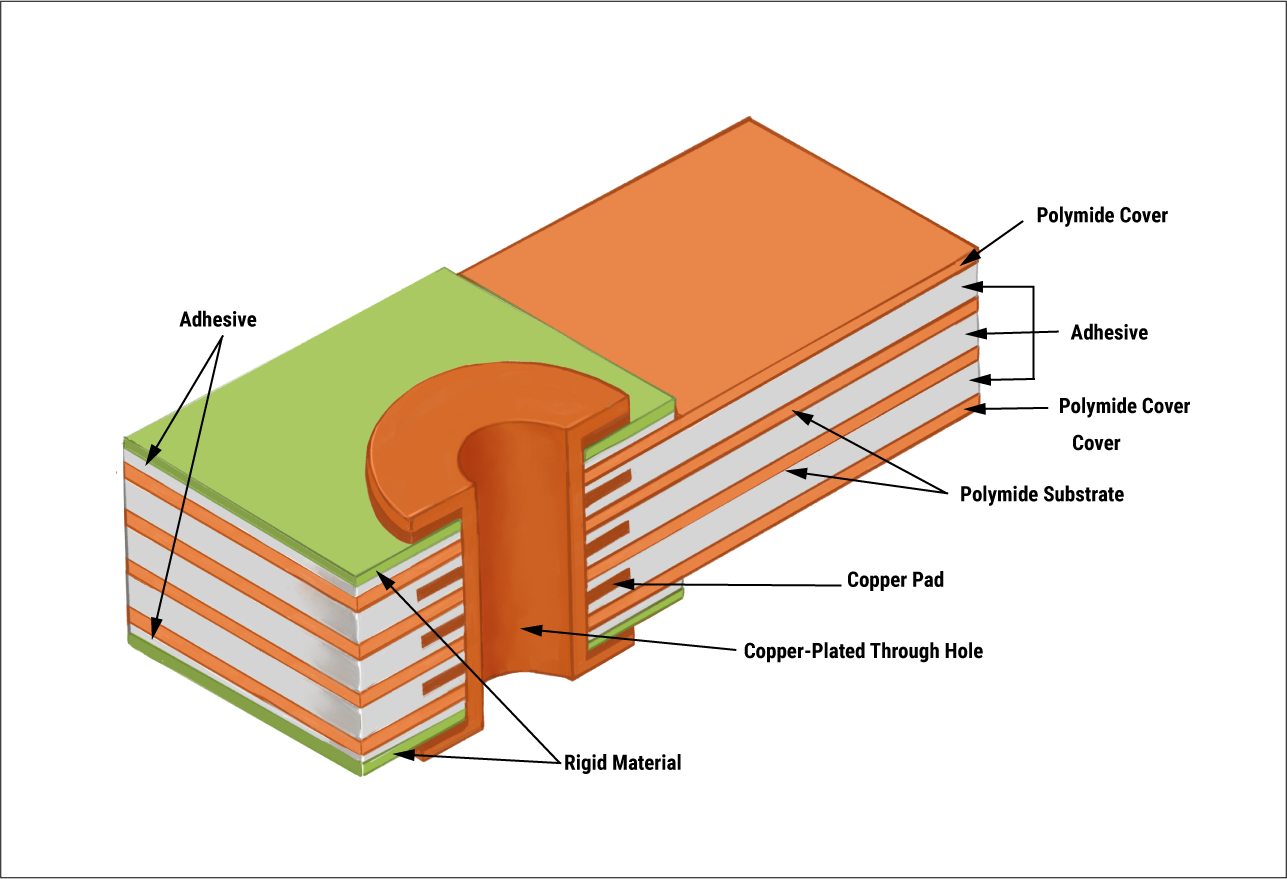

スマートウェアは布と一体化して動作するため、基板も曲げや伸縮に対応する必要があります。剛性基板は応力で亀裂が入りやすいため、フレキシブルPCBやリジッドフレックスPCBを選択します。ポリイミド基材を使用したフレキシブルPCBは衣類に追従し、繰り返しの曲げにも耐えることができます。

配線設計では、走行幅を0.2mm以上にして応力集中を避け、直角ではなく曲線配線を採用することで耐久性を高めます。

 2. 部品サイズと重量を最小化

衣類に組み込むため、軽量化と小型化は必須です。0402や0201サイズのSMD部品を使用し、薄型コネクタを採用することで、快適性を維持します。PCB全体の重量は5g以下に抑えることが望ましいです。

 3. 低消費電力を意識

スマートウェアは小型バッテリーやエナジーハーベスティングに依存します。低消費電力マイコンを採用し、信号配線を短く設計することで効率を高めます。これにより電池寿命が延び、発熱による劣化を防ぐことができます。

 スマートウェア向け耐久PCB材料の選定

 1. 柔軟で耐久性の高い基材を選び

ポリイミドは耐熱性 - 耐湿性に優れ、フレキシブルPCBに最適です。洗濯や高温に耐え、50回以上の洗濯でも性能を維持します。さらにPET基材も検討可能ですが、耐熱性は劣ります。

 2. 信頼性を高める導電材料を使用

銅配線は一般的ですが、水分に長時間さらされると腐食します。金メッキや銀メッキを施すことで耐食性を向上できます。銀導電インクは布上に直接印刷でき、60回の洗濯後も90％の導電性を保持することが可能です。

3. 封止による保護を実施

シリコン樹脂やエポキシ樹脂で封止し、水分浸入を防止します。IP67以上の保護等級を確保することで、洗濯中の完全防水を実現します。

 ウェアラブルPCBのコンフォーマルコーティング

 1. 主な種類と特徴

 シリコン系コーティング：柔軟性と耐湿性に優れ、55℃～200℃に対応します。

 ポリウレタン系コーティング：洗剤や化学物質に強く、過酷な洗濯条件に適しています。

 アクリル系コーティング：簡単に塗布 - 修正が可能ですが、柔軟性はやや劣ります。

 パラキシリレン系コーティング：最高の防水 - 耐薬品性能を持ちますが、コストが高いです。

一般的には、シリコンまたはポリウレタンコーティングが最もバランスの取れた選択となります。

 2. 塗布方法

スプレー塗布を基本とし、コネクタ部にはマスキングを施します。塗布後は60℃で2時間加熱硬化させ、最適な強度を確保します。

 3. 耐洗浄試験

40℃の洗濯条件で30回以上の試験を行い、電気特性が±5％以内に収まるか確認します。

 スマートテキスタイルPCBのクリーニング方法

1. 洗濯指示を遵守します：30℃～40℃の温水で中性洗剤を使用し、優しいモードで洗濯します。漂白剤や柔軟剤は避けます。

2. 繊細なデザインは手洗いします：温水と少量の洗剤で軽く攪拌し、十分にすすぎます。

3. 機械的ストレスを避けます：ネットに入れて摩擦を減らし、乾燥は自然乾燥を推奨します。

 洗えるPCBのテストと検証

 防水試験：30分の水浸漬後、抵抗変化が1％未満か確認します。

 機械ストレス試験：90度で1,000回曲げ、配線破損がないか確認します。

 洗濯耐久試験：50回洗濯後、信号劣化が5％以内であることを検証します。

 設計における課題と解決策

1. 湿気による腐食：金メッキ配線を採用し、封止を徹底します。

2. 部品の剥離：強化はんだや接着剤を使用します。

3. 信号減衰：接地層を設け、洗濯後の損失を0.5dB以下に抑えます。

 洗えるスマートウェアPCBの未来

伸縮性導電インクや生分解性基材の登場により、衣類との一体化が進んでいます。さらにワイヤレス充電技術の進化により、電池搭載の負担を軽減できます。今後はウェアラブル電子機器の国際規格が整備され、設計の標準化が進むと期待されます。

 まとめ

洗えるスマートウェアPCBの設計は、柔軟性 - 保護 - 徹底したテストが鍵となります。適切な材料とコーティングを選び、正しいクリーニング方法を組み合わせることで、日常使用と洗濯に耐える信頼性の高いスマートウェアを実現できます。これにより、耐久性と快適性を兼ね備えた次世代ウェアラブルを提供することが可能になります。
